Les raccords conduits standard sont les pièces qui relient ou orientent les sections d’un réseau de conduits : coudes, réductions, tés, manchettes et brides. Leur spécification s’appuie sur le Devis directeur national (sections 23 31 13.01 et 23 31 13.02), sur la norme CSA F326:23 et sur les pratiques SMACNA. Voici comment les choisir, les commander et savoir quand passer au sur mesure.
En bref:
- Notez la classe DDN : basse pression jusqu’à 500 Pa (23 31 13.01) ou haute pression jusqu’à 2 500 Pa (23 31 13.02).
- Pour une installation intérieure sèche, le galvanisé G60 suffit généralement ; choisissez le G90 en milieu humide et l’inox à l’extérieur ou en ambiance corrosive.
- Précisez les dimensions, l’orientation, l’assemblage, l’étanchéité, le matériau, le calibre et les tolérances afin d’éviter les reprises à la livraison.
- Passez au sur mesure si la géométrie ou l’accès sort du catalogue ; transmettez un fichier coté, les tolérances utiles et le contexte de pose.
Table des matières
- Quels types de raccords retrouve-t-on sur un chantier ?
- Quelles normes encadrent ces pièces, et quelle classe de pression choisir ?
- Quel matériau et quelle finition selon l’environnement ?
- Que joindre au bon de commande pour obtenir la bonne pièce du premier coup ?
- Quand faut-il passer au sur mesure, et que transmettre à l’atelier ?
- Ce que l’atelier voit revenir : erreurs courantes et bonnes habitudes
- Faites fabriquer vos raccords sur mesure dans le Grand Montréal
- Questions fréquentes
- Sources
Quels types de raccords retrouve-t-on sur un chantier ?
Chaque pièce répond à un besoin précis de changement de direction, de section ou de branchement.
- Coudes à angle adapté : à emboîture, ils s’enfilent sur le conduit voisin; sertis, ils s’assemblent bord à bord. Le 45° ménage le débit quand l’espace le permet.
- Manchette droite : elle prolonge ou raccorde deux tronçons de même diamètre, par exemple après une coupe sur place.
- Réductions concentriques ou excentriques : la première garde l’axe commun; l’autre aligne un côté, pratique pour rester au ras d’un plafond.
- Tés et piquages : ils créent une dérivation depuis un conduit principal vers une bouche ou une branche secondaire.
- Brides : elles raccordent des sections rectangulaires et facilitent le démontage pour l’accès.
L’assemblage compte autant que la forme. Une soudure donne un ensemble rigide mais exige une finition anticorrosion, un sertissage va vite sur le chantier, et le joint d’étanchéité règle les fuites aux jonctions. Sur un réseau accessible, on préfère souvent les brides; dans un faux plafond serré, les emboîtures serties gagnent du temps.
Quelles normes encadrent ces pièces, et quelle classe de pression choisir ?
Le Devis directeur national (DDN) classe les conduits d’air métalliques en deux sections : la 23 31 13.01 pour la basse pression, jusqu’à 500 Pa, et la 23 31 13.02 pour la haute pression, jusqu’à 2500 Pa. Il couvre aussi les accessoires et les raccords, comme le précise la table des matières du DDN du CNRC.
Le DDN fixe deux classes de conduits métalliques : basse pression jusqu’à 500 Pa (23 31 13.01) et haute pression jusqu’à 2500 Pa (23 31 13.02). Citer la bonne section sur le bon de commande évite toute ambiguïté sur la classe attendue.
- DDN / NMS : base du cahier des charges pour conduits et accessoires.
- CSA F326:23 : cette norme de 2023 encadre la performance et l’installation des systèmes de ventilation résidentielle, composants et accessoires compris.
- SMACNA : référence de construction métallique, elle recommande des pièces conformes aux spécifications de pression et de matériau.
- RLRQ et RBQ : des obligations d’inspection et d’entretien annuels existent au Québec, et la RBQ publie des cahiers explicatifs sur les changements du Code de construction. Notre article sur les normes d’installation à Montréal détaille les exigences locales.

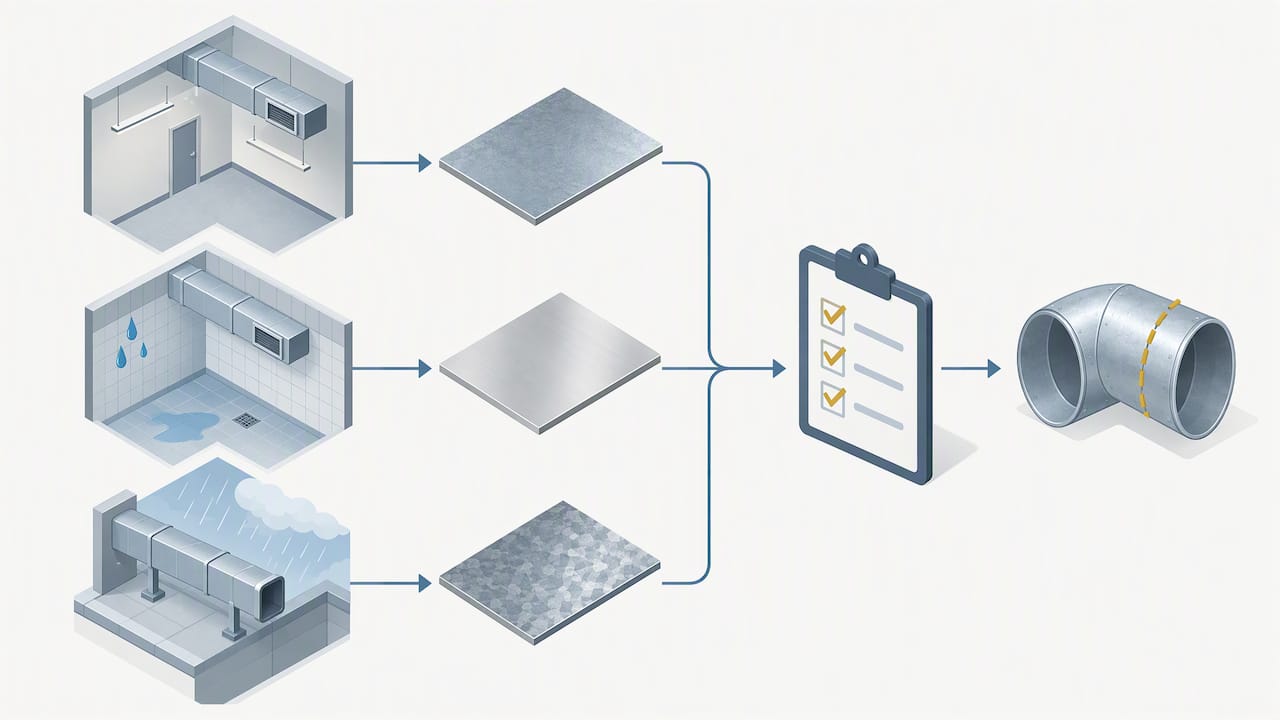

Quel matériau et quelle finition selon l’environnement ?
L’acier galvanisé G60 ou G90 convient à la grande majorité des installations intérieures. L’acier inoxydable s’impose en milieu corrosif ou en extérieur; cette logique suit les recommandations SMACNA relayées par le CNRC.
- Intérieur sec : galvanisé G60, suffisant et économique.
- Milieu humide : G90, ou inox si l’humidité est constante.
- Extérieur ou ambiance corrosive : inox, ou galvanisé avec peinture anticorrosion.
- Calibre : plus l’épaisseur augmente, plus la pièce résiste à la déformation sous pression.
- Joints : l’EPDM ou un scellant assure l’étanchéité aux jonctions.
Écrivez toujours le matériau, le calibre et la finition sur la commande : une pièce « standard » sans autre précision part souvent en galvanisé minimal.
Conseil de pro : indiquez le milieu d’installation (sec, humide, extérieur) à côté du matériau; l’atelier peut alors vous signaler une finition inadaptée avant la découpe.
Que joindre au bon de commande pour obtenir la bonne pièce du premier coup ?
Copiez cette liste sur chaque commande de raccords :
- Dimensions : diamètre intérieur utile, ou hauteur × largeur pour le rectangulaire, et nombre d’exemplaires.
- Emboîture et orientation : longueur d’emboîture, sens de raccordement, angle pour les coudes.
- Classe de pression : jusqu’à 500 Pa ou jusqu’à 2500 Pa, avec la section du DDN visée.
- Étanchéité : niveau exigé et type de joint (EPDM, scellant).
- Méthode d’assemblage : soudure ou sertissage, selon l’accès sur le chantier.
- Matériau et calibre : G60, G90 ou inox, épaisseur précisée.
- Tolérances dimensionnelles : indiquez les cotes critiques et celles qui ont du jeu.
- Finition et traitement anticorrosion : brut, peint ou traité.
- Contrôle à la livraison : dossier de conformité ou vérification dimensionnelle attendue.
- Validation du devis : envoi du plan en DXF ou DWG, demande d’échantillon si la série est importante, délai de fabrication confirmé par écrit.
Ces dix points évitent la majorité des allers-retours. Pour la tenue mécanique des tronçons après la pose, consultez aussi notre guide sur les supports de conduits.
Quand faut-il passer au sur mesure, et que transmettre à l’atelier ?
Le standard ne suffit plus quand la géométrie sort du catalogue : décalage complexe, accès restreint, section atypique, ou exigence structurelle ou esthétique particulière. Dans ces cas, une pièce fabriquée à vos cotes coûte moins cher qu’une adaptation forcée sur place.
- Fichiers : DXF, DWG ou STEP, avec cotes critiques repérées.
- Matière : nature et épaisseur du métal.
- Tolérances : celles qui comptent vraiment, pas un « précis » général.
- Assemblage : points de soudure, trous et fixations à prévoir.
- Contexte de pose : accès, contraintes de levage, autres corps de métier.
Un fabricant local contrôle la qualité de près, ajuste la pièce selon le chantier et coordonne avec l’équipe de pose. Nous réalisons la découpe laser, le pliage et le roulage, puis le soudage dans un même atelier; notre article sur le pliage et le roulage des tôles montre ce que ces procédés permettent.
Ce que l’atelier voit revenir : erreurs courantes et bonnes habitudes
Dans une perspective d’atelier, les reprises viennent presque toujours du même endroit : un plan sans joint ni finition indiqués, une tolérance irréaliste demandée sur une pièce pliée, ou un dessin sans priorité claire entre fonction et apparence. La parade est simple. Validez un échantillon avant la série, dites ce qui prime (étanchéité, encombrement ou esthétique) et parlez à l’équipe de pose avant de figer les cotes. Enfin, inscrivez les références normatives sur la commande : DDN, CSA, SMACNA. Une pièce bien décrite est une pièce bien livrée.
— Ash
Faites fabriquer vos raccords sur mesure dans le Grand Montréal
Quand le catalogue ne suffit pas, nous fabriquons vos pièces dans notre atelier de Lachine et nous les installons dans le Grand Montréal.
- Découpe laser CNC à partir de vos fichiers DXF ou DWG
- Pliage et roulage selon la géométrie demandée
- Soudage de l’acier, de l’inox, de l’aluminium et du cuivre
Envoyez vos plans et vos spécifications pour un devis personnalisé, ou écrivez-nous par notre page de contact pour une discussion technique.
Questions fréquentes
Quelle est la différence entre un raccord basse et haute pression ?
La différence tient à la pression de service que la pièce doit supporter. Le DDN place la basse pression jusqu’à 500 Pa et la haute pression jusqu’à 2500 Pa. Indiquez la classe sur la commande pour que le calibre et l’assemblage soient adaptés.
Galvanisé ou inox : comment choisir ?
Le galvanisé G60 ou G90 répond à la plupart des installations intérieures. L’inox se justifie en milieu corrosif, humide en continu ou en extérieur. Précisez le milieu d’installation et l’atelier validera le choix.
Que fournir à l’atelier pour un raccord sur mesure ?
Un fichier DXF, DWG ou STEP, les cotes critiques, le matériau et son épaisseur, les tolérances utiles et le mode d’assemblage. Ajoutez le contexte de pose. Plus le dossier est complet, moins il y a de reprises.
Faut-il citer les normes sur le bon de commande ?
Oui, c’est une bonne pratique : DDN pour la classe de pression, CSA F326:23 pour les systèmes résidentiels, SMACNA pour la construction. Elles fixent un langage commun entre le fabricant et vous.
