La perte de charge, notée ΔP et exprimée en pascals (Pa), correspond à la différence de pression entre deux points d’un réseau de distribution d’air. Elle résulte de la somme des pertes linéaires, liées au frottement sur la longueur du conduit, et des pertes singulières, provoquées par les coudes, réductions et raccords. Ces dernières augmentant avec le carré de la vitesse, maîtriser la vitesse d’air reste le levier le plus direct, avec un repère pratique à ne pas dépasser dans les tronçons sensibles au bruit : 4,57 m/s.
En bref:
- La perte totale additionne les frottements le long des conduits et les perturbations aux raccords ; les sections rectangulaires exigent un diamètre équivalent.
- Dans l’exemple, un débit de 500 l/s dans un conduit de 400 mm sur 10 m produit environ 10 à 12 Pa, coude compris.
- Dans les tronçons sensibles au bruit, le repère est de 4,57 m/s ; à géométrie constante, doubler la vitesse quadruple environ les pertes singulières.
- Pour les raccords, mieux vaut consulter une base de coefficients mesurés, comme celle de l’ASHRAE, qui couvre plus de deux cents configurations.
- Des coudes à grand rayon et des transitions progressives réduisent les pertes ; vérifiez aussi l’étanchéité et ajoutez une marge avant de choisir le ventilateur.
Table des matières
- Définitions et distinction entre pertes linéaires et singulières
- Formules et méthodes de calcul des pertes linéaires et singulières
- Exemple de calcul pour un tronçon droit suivi d’un coude à 90°
- Facteurs qui font varier les pertes de charge
- Bonnes pratiques de conception et de fabrication pour réduire les pertes
- Comment la fabrication sur mesure réduit les pertes à l’atelier
- Pertes de charge, efficacité énergétique et résilience des réseaux
- Faire fabriquer et installer vos conduits sur mesure
- Questions fréquentes
- Sources
Définitions et distinction entre pertes linéaires et singulières
La perte de charge totale d’un réseau se décompose toujours en deux familles de phénomènes physiques distincts, qu’il faut calculer séparément avant de les additionner.
Les pertes linéaires proviennent du frottement de l’air contre les parois internes du conduit. Elles sont proportionnelles à la longueur du tronçon et dépendent fortement de la rugosité du matériau : un conduit en tôle galvanisée lisse génère moins de frottement qu’un conduit flexible à parois ondulées. Les pertes singulières, elles, surviennent à chaque point de perturbation de l’écoulement, qu’il s’agisse d’un coude, d’une réduction de section, d’un té ou d’un registre. Selon une synthèse technique sur le dimensionnement des réseaux, la composante linéaire dépend de la longueur et de la rugosité, tandis que les singulières croissent avec le carré de la vitesse.
Pour les conduits rectangulaires, il faut ramener la section à un diamètre équivalent afin d’appliquer les mêmes abaques que pour les conduits circulaires. La formule de Huebscher sert à cette conversion :
- Le diamètre équivalent dépend des deux dimensions a et b du rectangle, selon une relation qui pondère leur produit et leur somme.
- Un rectangle très allongé (a très différent de b) génère un diamètre équivalent plus petit qu’un rectangle proche du carré, à section égale.
- Cette conversion est indispensable avant toute lecture d’abaque conçue pour les conduits ronds.
Formules et méthodes de calcul des pertes linéaires et singulières
Le calcul des pertes linéaires repose sur une expression dérivée de l’équation de Darcy-Weisbach, qui relie la perte de pression par mètre de conduit à la vitesse de l’air, au diamètre et à un coefficient de frottement. En pratique, les concepteurs expriment souvent ce résultat directement en pascals par mètre (Pa/m), une unité qui facilite le dimensionnement rapide d’un réseau complet.
Pour les pertes singulières, la formule de référence est plus simple :
ΔP = ζ × (½ × ρ × V²)
où ζ représente le coefficient de perte propre au type de raccord, ρ la masse volumique de l’air et V la vitesse. Le coefficient ζ varie énormément selon la géométrie : un coude à angle vif perd beaucoup plus qu’un coude à grand rayon, et une réduction brusque pèse plus lourd qu’une transition progressive.
Plusieurs méthodes permettent d’estimer le coefficient de frottement utilisé dans le calcul linéaire :
- L’équation de Colebrook reste la référence théorique, mais elle exige une résolution itérative peu pratique à la main.
- L’approximation d’Altshul-Tsal donne un résultat explicite proche de Colebrook, plus simple à intégrer dans une feuille de calcul.
- Des approximations simplifiées, acceptables pour un premier dimensionnement, suffisent souvent en phase d’avant-projet.
En conception courante, on combine ces formules selon le degré de précision requis : une synthèse technique sur le calcul des réseaux détaille ces méthodes et leurs usages respectifs. Pour les raccords singuliers, mieux vaut consulter directement une banque de coefficients éprouvés plutôt que d’approximer, car un ζ mal estimé fausse tout le dimensionnement du ventilateur. C’est précisément le rôle de l’ASHRAE Duct Fitting Database, qui catalogue les coefficients mesurés pour plus de deux cents types de raccords.
Exemple de calcul pour un tronçon droit suivi d’un coude à 90°
Voici un exemple chiffré reproductible pour un tronçon simple, en air sec à 20 degrés Celsius :
- Données d’entrée : débit Q de 500 litres par seconde, diamètre D de 400 millimètres, longueur L de 10 mètres, masse volumique ρ de l’air fixée à 1,2 kilogramme par mètre cube.
- Calcul de la vitesse : avec ces valeurs, la vitesse moyenne dans le conduit se situe autour de 4 mètres par seconde, en dessous du repère de 4,57 m/s retenu pour les tronçons sensibles au bruit.
- Perte linéique : à cette vitesse et pour ce diamètre, les abaques standards donnent une perte de l’ordre de 0,8 à 1 Pa par mètre pour un conduit en tôle galvanisée, soit environ 8 à 10 Pa sur les 10 mètres du tronçon.
- Perte singulière du coude : un coude à 90 degrés à rayon large affiche un coefficient ζ typique proche de 0,22 ; la pression dynamique (½ × ρ × V²) à cette vitesse avoisine 9,6 Pa, ce qui donne une perte singulière proche de 2 Pa.
- Total et marge : la somme des deux composantes avoisine 10 à 12 Pa pour ce tronçon. En pratique, il est courant d’ajouter une marge de sécurité au total du réseau avant de sélectionner le ventilateur, pour absorber les écarts de fabrication et l’encrassement progressif.
Cet exemple illustre une méthode, pas une valeur universelle : chaque tronçon et chaque raccord doivent être recalculés avec leurs propres dimensions et coefficients.
Facteurs qui font varier les pertes de charge
Deux variables dominent tous les calculs : la vitesse et le diamètre. Comme la perte singulière croît avec le carré de la vitesse, doubler la vitesse de l’air quadruple approximativement la perte à ce point du réseau, pour une géométrie identique. Réduire le diamètre d’un conduit tout en gardant le même débit augmente mécaniquement la vitesse, donc les pertes, dans une proportion bien plus marquée qu’on ne l’imagine en première approche.
La rugosité du matériau joue aussi un rôle direct sur la composante linéaire :
- L’acier galvanisé lisse offre une rugosité faible, favorable aux faibles pertes par mètre.
- Les conduits flexibles à parois ondulées présentent une rugosité nettement plus élevée, ce qui se traduit par des pertes linéiques supérieures à diamètre et vitesse égaux.
- Un conduit en PVC lisse se situe dans une plage de rugosité comparable à l’acier galvanisé, mais son usage reste limité à certaines applications spécifiques.
Pour les systèmes conçus à basse vitesse, le guide de dimensionnement de Ressources naturelles Canada retient 4,57 mètres par seconde comme repère de vérification acoustique, une valeur qui sert aussi de garde-fou pratique contre des pertes excessives dans les tronçons terminaux.
Bonnes pratiques de conception et de fabrication pour réduire les pertes
Certains choix de conception réduisent durablement les pertes de charge, sans compromis sur le débit livré. Privilégier une section circulaire ou ovale plutôt que rectangulaire limite les zones de turbulence interne, et des transitions progressives entre deux diamètres coûtent beaucoup moins cher en pression qu’une réduction brusque. Pour les coudes, un rayon large reste systématiquement préférable à un angle vif : la différence de coefficient ζ entre les deux configurations peut représenter un facteur de trois ou quatre sur la perte singulière générée.
Conseil de pro : vérifiez toujours l’étanchéité des joints et raccords avant la mise en service : une fuite d’air non détectée fausse à la fois le débit livré et l’ensemble des calculs de pression du réseau.
Sur le plan de la fabrication, plusieurs points méritent une attention particulière, en cohérence avec les pratiques de construction reconnues par l’ASHRAE Handbook :
- La finition interne des conduits, obtenue par une découpe et un pliage précis, limite les irrégularités qui augmentent la rugosité effective.
- Les tolérances d’atelier serrées évitent les jeux aux raccords, source fréquente de pertes non prévues au calcul.
- Un contrôle d’étanchéité systématique avant installation réduit les reprises sur site, souvent coûteuses et parfois génératrices de pertes supplémentaires.
Sur le chantier, une vérification de la vitesse réelle, un essai acoustique aux points sensibles et un contrôle d’étanchéité final permettent de confirmer que le réseau installé correspond bien au dimensionnement théorique.
Comment la fabrication sur mesure réduit les pertes à l’atelier
La précision obtenue en atelier influence directement les pertes réelles d’un réseau installé. Une découpe au laser maîtrisée limite les irrégularités de bord qui augmentent la rugosité interne, tandis qu’un pliage et roulage précis garantit des sections conformes aux dimensions calculées, sans écart qui viendrait fausser la vitesse réelle par rapport à la vitesse théorique. L’assemblage et le soudage contrôlés des joints assurent l’étanchéité nécessaire pour éviter les pertes de charge parasites liées aux fuites.

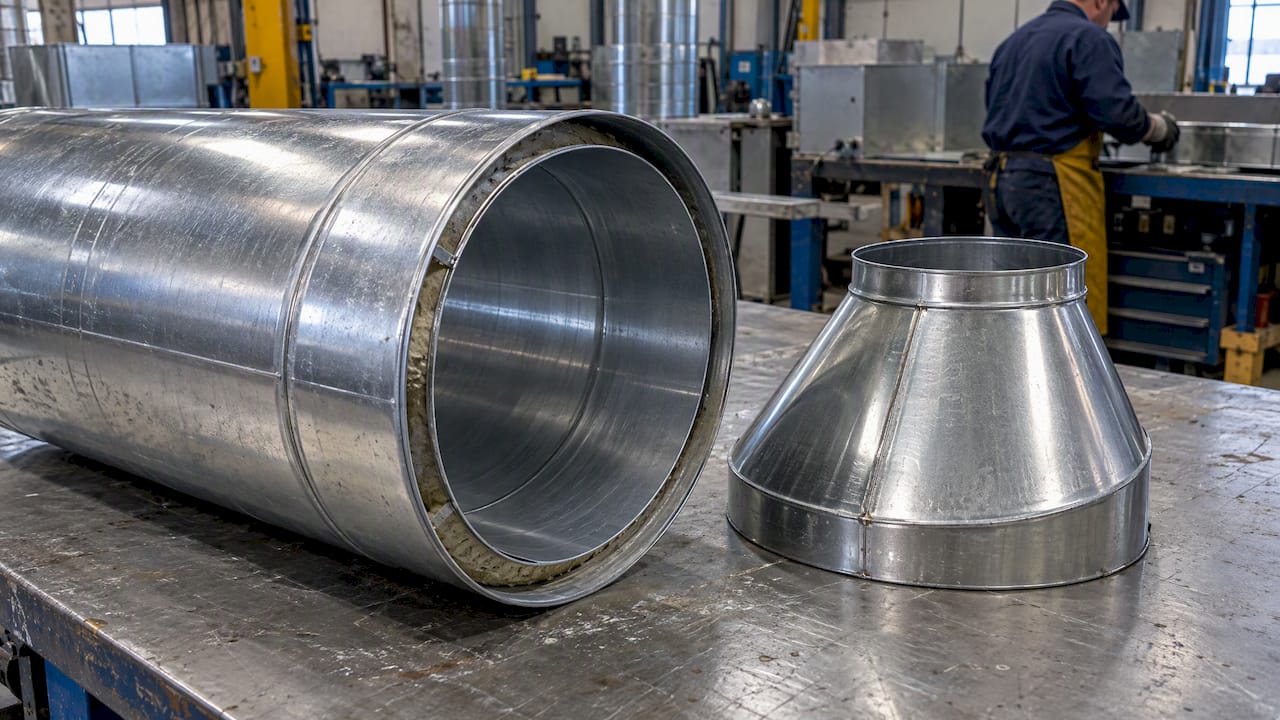

Ces capacités d’atelier s’appliquent notamment à la fabrication de conduits double paroi sur mesure, où la régularité des parois internes compte directement dans le calcul des pertes linéaires, ainsi qu’à des raccords façonnés pour obtenir des coefficients de perte plus favorables que des pièces standards.
Pertes de charge, efficacité énergétique et résilience des réseaux
Un réseau mal dimensionné sur le plan des pertes de charge force le ventilateur à travailler davantage, ce qui pèse sur la consommation énergétique et accélère l’usure mécanique. Au-delà du calcul ponctuel, la tendance qui mérite d’être intégrée dès la conception est celle de la résilience : Engineers Canada encourage une approche qui tient compte de la performance à long terme, pas seulement du débit nominal au jour de la mise en service.
Concrètement, cela signifie qu’un test acoustique et une vérification d’étanchéité devraient faire partie de la réception d’un réseau, au même titre que le calcul théorique des pertes.
— Ash
Faire fabriquer et installer vos conduits sur mesure
Un réseau qui respecte ses pertes de charge théoriques commence par des pièces fabriquées aux bonnes tolérances. Nous réalisons la découpe laser CNC, le pliage et roulage de tôles, le soudage et le roulage de profils pour des conduits et raccords métalliques sur mesure, fabriqués dans notre atelier et installés localement.
Notre approche s’adapte à chaque projet, qu’il s’agisse d’un tronçon isolé à reprendre ou d’un réseau complet à concevoir :
- La découpe laser garantit des sections conformes aux dimensions calculées.
- Le pliage et roulage produit des raccords aux finitions internes régulières.
- Le soudage assure l’étanchéité des assemblages sur chantier.
Pour discuter de vos besoins de fabrication ou obtenir un devis pour votre projet, contactez notre équipe via notre page contact.
Questions fréquentes
Quelle est l’unité utilisée pour exprimer une perte de charge ?
La perte de charge s’exprime en pascals (Pa), soit la différence de pression entre deux points d’un conduit. Dans les calculs de dimensionnement, on l’exprime souvent en pascals par mètre (Pa/m) pour la composante linéaire.
Pourquoi les pertes singulières augmentent-elles autant avec la vitesse ?
Les pertes singulières dépendent du carré de la vitesse dans la formule ΔP = ζ × (½ × ρ × V²), donc une faible hausse de vitesse se traduit par une hausse bien plus marquée de la perte à ce point du réseau. C’est pourquoi la maîtrise de la vitesse d’air reste le levier le plus efficace pour limiter les pertes globales d’un réseau.
Quelle vitesse ne pas dépasser pour éviter le bruit dans un conduit ?
Le guide de dimensionnement de Ressources naturelles Canada retient 4,57 mètres par seconde (900 pieds par minute) comme repère pour les systèmes basse vitesse. Au-delà de cette valeur dans les tronçons sensibles, le risque de nuisance acoustique augmente sensiblement.
Où trouver des coefficients fiables pour les raccords et coudes ?
L’ASHRAE Duct Fitting Database reste la référence pour obtenir des coefficients de perte mesurés sur plus de deux cents types de raccords. Une application mobile dérivée permet aussi des estimations rapides directement sur le terrain.
Comment la fabrication sur mesure influence-t-elle les pertes de charge ?
Des pièces découpées et pliées avec précision présentent moins d’irrégularités internes, ce qui réduit la rugosité effective et les pertes linéaires associées. Un assemblage soudé et étanche évite également les fuites qui faussent le débit réel par rapport au débit calculé.
