Pour la majorité des conduits rigides, privilégiez des étriers ou des suspentes rigides espacés selon le diamètre, conformes aux références du Code national du bâtiment et aux pratiques SMACNA. Pour les sections plates ou les parcours peu accessibles, une sangle large convient souvent mieux. Dans tous les cas, choisissez un matériau résistant à la corrosion et laissez un accès suffisant pour l’entretien futur.
En bref:
- Pour les conduits ronds ou spiralés, choisissez des étriers métalliques; les sangles larges répartissent mieux la charge sur les profils plats ou rectangulaires.
- L’acier galvanisé convient généralement à l’intérieur, mais séparez-le de l’aluminium par une rondelle isolante; l’inox résiste mieux aux milieux humides ou corrosifs.
- Aucun espacement maximal unique ne vaut pour tous les conduits : le poids, le diamètre et l’isolant comptent; vérifiez les recommandations SMACNA ou les plans d’ingénierie.
- Aux joints de dilatation et aux traversées de cloisons, prévoyez des supports dédiés de part et d’autre; demandez à un ingénieur de valider les charges dynamiques.
- Adaptez l’ancrage au support, notamment avec une cheville chimique dans le béton préfabriqué, puis vérifiez que le conduit ne subit ni jeu excessif ni pincement.
Table des matières
- Types de supports et usages recommandés
- Matériaux, corrosion et compatibilité des assemblages
- Espacement et points d’appui : repères pratiques et références normatives
- Méthodes de fixation : étapes pratiques sur chantier
- Checklist de sélection : critères à vérifier avant d’acheter ou d’approuver un support
- Preuves d’expérience : solutions sur mesure et exemples Manara Corp
- Perspective pro : conformité, performance et maintenabilité
- Fabrication et installation sur mesure avec Manara Corp
- Questions fréquentes
- Sources
Types de supports et usages recommandés
Chaque profil de conduit appelle un support différent, et le choix dépend autant du diamètre que de l’espace disponible sur le chantier.
- Les étriers métalliques conviennent aux conduits ronds et spiralés, car ils enserrent fermement la circonférence sans écraser la paroi.
- Les colliers filetés offrent un réglage fin de la hauteur, pratique pour aligner plusieurs tronçons sur une même ligne.
- Les sangles larges répartissent la charge sur les conduits plats ou rectangulaires, où un point d’appui ponctuel risquerait de déformer la tôle.
- Les suspentes rigides s’imposent pour les traversées de grande portée ou les zones soumises à des vibrations mécaniques.
- Les supports de plancher ou de plafond stabilisent les descentes verticales et les raccordements près des unités mécaniques.
Dans les espaces restreints, un support démontable facilite l’accès pour l’inspection sans démonter toute la section, un détail que les guides provinciaux considèrent comme une exigence de conception plutôt qu’un confort optionnel.
Matériaux, corrosion et compatibilité des assemblages

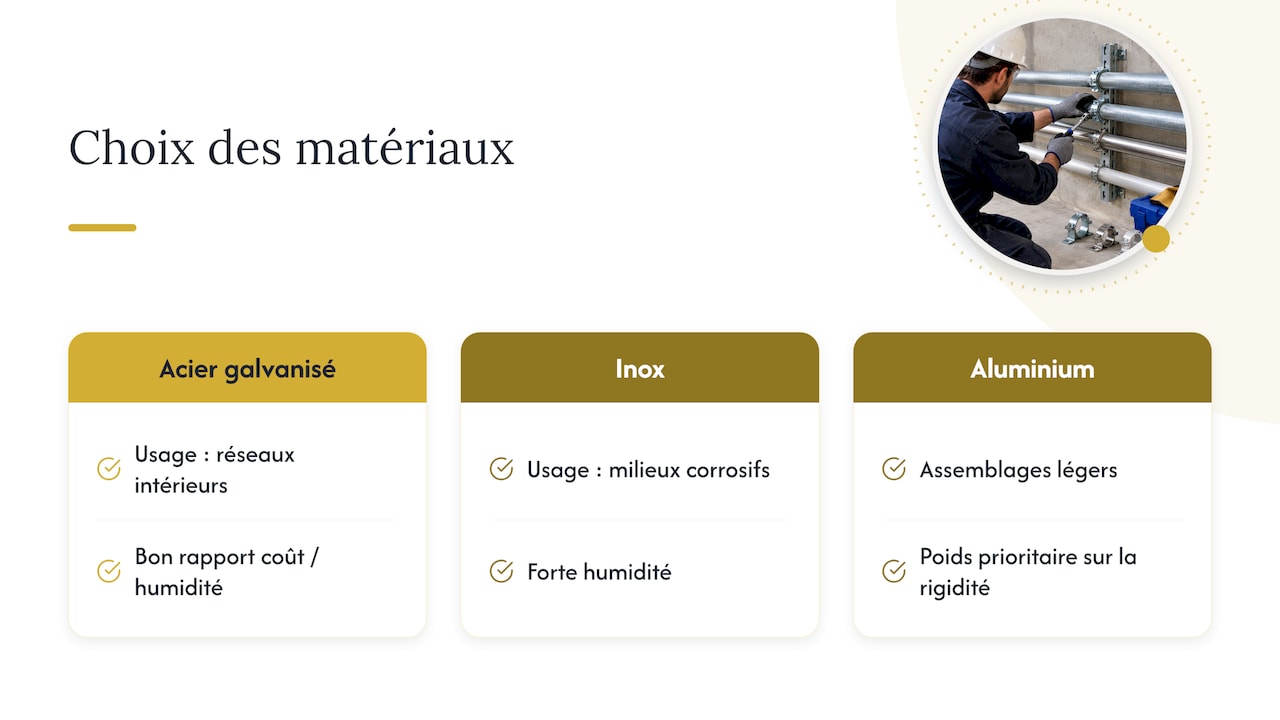

L’acier galvanisé reste le choix par défaut pour la majorité des réseaux intérieurs, grâce à son bon rapport entre coût et résistance à l’humidité ambiante. L’inox s’impose dans les environnements corrosifs ou à forte humidité, tandis que l’aluminium convient aux assemblages légers où le poids total du support compte davantage que sa rigidité.
La corrosion galvanique survient quand deux métaux différents se touchent directement en présence d’humidité, ce qui accélère la dégradation du métal le moins noble. Les notes techniques du Conseil national de recherches Canada rappellent d’intégrer la prévention de cette corrosion dès la conception, notamment par des intercalaires isolants ou des revêtements protecteurs entre métaux incompatibles. Notre article sur la prévention de la corrosion galvanique détaille ces mesures pour les assemblages mixtes.
Le choix du matériau influence aussi la tenue au feu des supports dans les traversées de cloisons coupe-feu, un point que les mêmes guides canadiens associent directement à la sélection des matériaux.
Conseil de pro : Séparez toujours l’acier galvanisé de l’aluminium par une rondelle isolante ou un ruban diélectrique, même pour une fixation temporaire.
Espacement et points d’appui : repères pratiques et références normatives
L’espacement entre supports dépend du diamètre du conduit, de son matériau et de son contenu, isolé ou non.
Plusieurs facteurs modifient l’espacement :
- Un conduit isolé ou doublé d’une gaine supplémentaire pèse davantage et demande des points d’appui plus rapprochés.
- Un joint de dilatation sur un parcours vertical ou extérieur exige un support dédié de part et d’autre du joint.
- Une traversée de cloison ou de plancher impose souvent un support indépendant immédiatement avant et après le passage.
La performance d’un réseau de ventilation dépend autant de l’étanchéité des joints que de sa géométrie, selon le guide de conception de Ressources naturelles Canada, ce qui signifie qu’un support mal positionné peut forcer un joint et compromettre l’étanchéité globale du réseau. Les archives techniques du Conseil national de recherches Canada renvoient aux classes de performance SMACNA pour le scellement, une référence à consulter avant de fixer l’espacement final. Pour une traversée en zone sismique ou un parcours soumis à des vibrations importantes, un ingénieur doit valider la charge dynamique avant l’installation.
Méthodes de fixation : étapes pratiques sur chantier
Une installation fiable suit une séquence logique, du repérage jusqu’au contrôle final.
- Repérez l’emplacement de chaque support en tenant compte des obstacles, des joints de dilatation et des points d’accès futurs.
- Percez le substrat avec une mèche adaptée au matériau, béton, acier ou bois, en respectant la profondeur recommandée par le fabricant de la fixation.
- Scellez la fixation avec l’ancrage approprié : cheville chimique pour le béton, boulon autoperceur pour l’acier, vis à bois pour les structures en bois.
- Posez le support et réglez son niveau avant de serrer définitivement, pour éviter toute contrainte transmise au conduit.
- Vérifiez l’absence de jeu excessif et vous assurez que le conduit repose sans pincement ni déformation.
Sur un substrat en béton préfabriqué, une cheville expansive standard suffit rarement à long terme, une cheville chimique tient mieux dans le temps.
Conseil de pro : Après le serrage final, faites toujours vibrer légèrement le conduit à la main pour détecter un point de contrainte avant de recouvrir la section avec l’isolant.
Checklist de sélection : critères à vérifier avant d’acheter ou d’approuver un support
Avant de commander ou d’approuver un lot de supports pour un chantier, quelques vérifications évitent des retours coûteux.
- Confirmez que la capacité de charge annoncée couvre le poids réel du conduit isolé, gaine comprise.
- Vérifiez la compatibilité du diamètre et du profil, rond, rectangulaire ou spiralé, avec le modèle choisi.
- Validez le traitement anticorrosion adapté à l’environnement d’installation, intérieur, extérieur ou industriel.
- Assurez-vous de la disponibilité locale des pièces de remplacement et des délais de livraison avant de fixer l’échéancier.
- Prévoyez les accessoires nécessaires aux joints de dilatation et aux traversées particulières du projet.
Preuves d’expérience : solutions sur mesure et exemples Manara Corp
Quand un support standard ne correspond pas à la géométrie d’un chantier, nous fabriquons la pièce sur mesure plutôt que d’imposer une solution approximative. Notre atelier de Lachine combine découpe laser, pliage et soudage pour produire des supports adaptés à une charge, un diamètre ou une traversée précise.
- Nous découpons et plions des étriers et brides sur mesure quand les dimensions standards ne conviennent pas.
- Nous soudons des supports renforcés pour les traversées complexes ou les charges concentrées.
- Nous installons localement chaque pièce fabriquée, sans sous-traitance à distance.
Pour un projet qui sort des gabarits habituels, un devis basé sur vos plans permet souvent d’éviter plusieurs allers-retours de commande.
Perspective pro : conformité, performance et maintenabilité
Un support bien choisi protège autant l’étanchéité du réseau que sa durabilité mécanique. Trop de chantiers traitent le support comme un détail secondaire, alors qu’un point d’appui mal placé force un joint et dégrade la performance énergétique du système. L’accessibilité pour l’entretien n’est pas un luxe : elle conditionne la durée de vie du réseau. Et sur toute intervention en hauteur, les règles de protection contre les chutes de la CNESST s’appliquent sans exception, dès que le travailleur dépasse le seuil réglementaire.
