Un métal exposé aux saisons québécoises s’allonge à la chaleur et se raccourcit au froid, et l’écart se calcule : ΔL = α × L × ΔT. Sur une main courante en acier de 6 m soumise à 80 °C d’écart entre une nuit d’hiver et un après-midi d’été ensoleillé, la variation théorique atteint environ 5,8 mm. Avec de l’aluminium, elle dépasse 11 mm. Ce n’est pas spectaculaire, mais c’est assez pour fendre une soudure mal pensée, faire grincer un ancrage ou fissurer un scellant si l’ouvrage est bloqué aux deux bouts.
Ce guide explique le phénomène, donne les coefficients des métaux courants, déroule des calculs complets et décrit ce que l’on fait concrètement en atelier et sur le chantier pour que les garde-corps, escaliers et clôtures traversent les hivers de Montréal sans dommage.
En bref
- La dilatation thermique est l’allongement d’un solide qui chauffe et son retrait quand il refroidit; elle dépend du matériau, de l’écart de température et de la liberté de mouvement de la pièce.
- Valeurs indicatives : acier ≈ 12 µm/(m·°C), acier inoxydable ≈ 17,3, aluminium ≈ 23. À longueur égale, l’aluminium bouge près de deux fois plus que l’acier.
- Le vrai problème n’est pas le mouvement, c’est le mouvement empêché : c’est lui qui crée des contraintes, des fissures et des déformations.
- Les solutions sont simples et se décident à la conception : trous oblongs, fixations coulissantes, joints de scellant, longueurs de sections raisonnables.
Table des matières
- Ce qu’est la dilatation thermique, et de quoi elle dépend
- Les coefficients des métaux courants
- Comment calculer l’allongement d’une pièce
- Quand le mouvement est empêché
- Les dispositions qui absorbent le mouvement
- Garde-corps, escaliers, clôtures : ce que cela change concrètement
- Choisir son métal en fonction du mouvement
- Notre point de vue d’atelier
- Faire fabriquer un ouvrage qui tient aux saisons
- Questions fréquentes
- Sources
Ce qu’est la dilatation thermique, et de quoi elle dépend
La dilatation thermique est l’allongement des solides qu’on chauffe et leur contraction au refroidissement. Le Conseil national de recherches du Canada la décrit ainsi dans son Digest de la construction n° 56 : le coefficient linéaire de dilatation est l’augmentation de longueur par unité de longueur et par degré de hausse de température.
Trois facteurs gouvernent l’amplitude réelle du mouvement :
- Le coefficient du matériau. Chaque métal a le sien, et il varie légèrement selon la nuance.
- L’écart de température. Ce n’est pas l’écart de l’air qui compte, mais celui de la pièce elle-même.
- Le degré de retenue. Une pièce libre se déforme sans contrainte; une pièce coincée accumule des efforts.
Un guide de conception néo-zélandais ajoute d’autres variables : la couleur, l’ensoleillement, l’isolation, la température de pose, les dimensions et le mode de fixation. Dans la pratique, cela veut dire qu’un garde-corps noir plein sud sur un balcon de Verdun ne vit pas la même chose qu’un garde-corps clair à l’ombre d’un mur.
Le soleil et la couleur comptent
Un matériau de couleur sombre chauffe davantage au soleil qu’un matériau clair identique, et il se dilate donc plus, selon la même source. Un article de la revue de la toiture canadienne Dilatation des métaux fait le même constat : les teintes foncées absorbent davantage la chaleur solaire et accroissent les variations dimensionnelles. Au Québec, une surface noire en plein soleil de juillet peut donc dépasser nettement la température de l’air. Pour comprendre à quel point l’exposition et la couleur de surface modifient la température d’un objet extérieur, on peut regarder l’impact de la canicule sur des panneaux solaires : le principe est le même, une surface exposée chauffe plus que l’air ambiant.

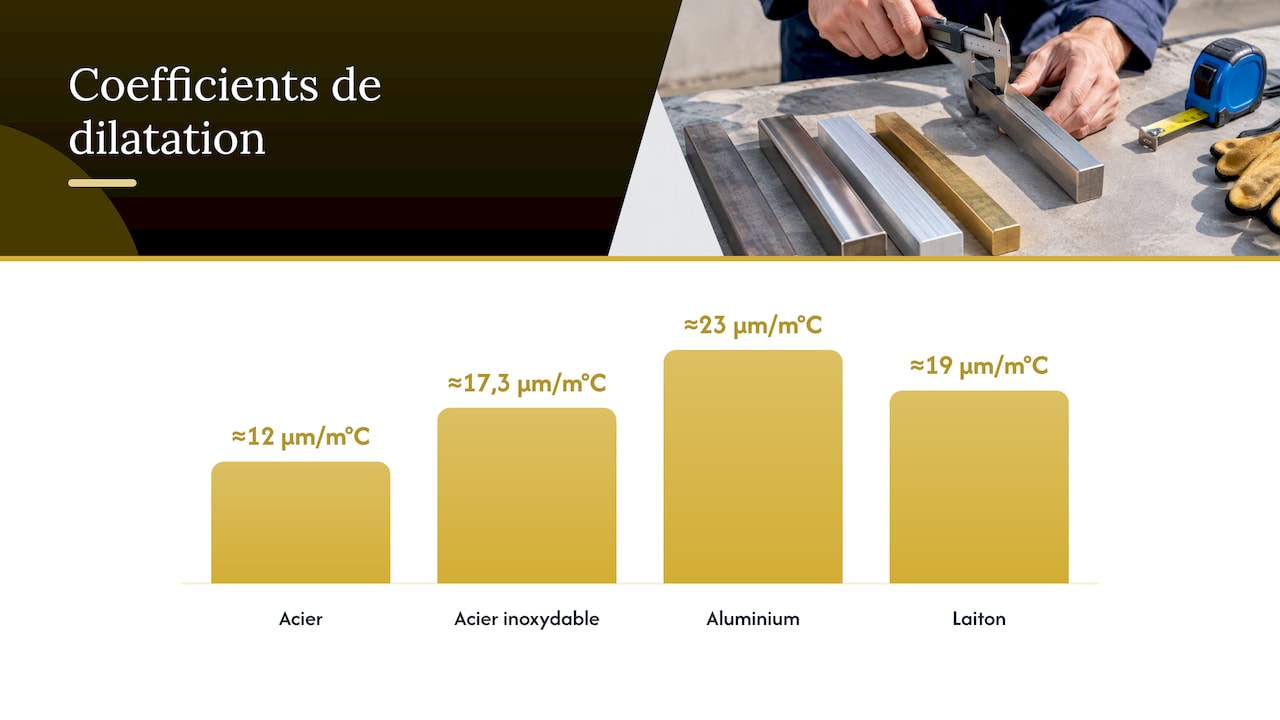

Les coefficients des métaux courants
Les valeurs ci-dessous sont indicatives. Le guide d’auto-apprentissage Soudage et assemblage-soudage donne des ordres de grandeur proches, et la valeur exacte dépend de la nuance et de la plage de température : on vérifie toujours la fiche du matériau retenu.
| Métal | Coefficient α (µm/(m·°C)) | Variation pour 1 m et 50 °C d’écart |
|---|---|---|
| Acier | ≈ 12 | ≈ 0,60 mm |
| Acier inoxydable | ≈ 17,3 | ≈ 0,87 mm |
| Aluminium | ≈ 23 | ≈ 1,15 mm |
| Laiton | ≈ 19 | ≈ 0,95 mm |
La NRCA, association américaine de la toiture, publie les mêmes coefficients en unités impériales (acier 6,7×10⁻⁶/°F, inox 9,6×10⁻⁶/°F, aluminium 12,9×10⁻⁶/°F, laiton 10,4×10⁻⁶/°F). Les deux jeux de chiffres sont cohérents entre eux.
Un point souvent oublié : l’acier inoxydable se dilate environ 45 % plus que l’acier au carbone. Une clôture ou un garde-corps en inox ne se comporte donc pas comme son équivalent en acier peint, même si l’apparence est similaire.
Comment calculer l’allongement d’une pièce
Pour une pièce libre de se déplacer, la formule est la suivante, telle qu’on l’enseigne dans un manuel de physique universitaire :
ΔL = α × L × ΔT
- ΔL : variation de longueur
- α : coefficient de dilatation linéaire
- L : longueur initiale
- ΔT : température finale moins température initiale
Un ΔL positif signifie une dilatation, un ΔL négatif une contraction. Sur une grande plage de température, on utilise une valeur moyenne de α, puisque le coefficient varie un peu avec la température.
Exemple 1 : main courante de 6 m
Hypothèse de travail pour l’exemple : une pièce qui passe de −30 °C (nuit de grand froid) à +50 °C (surface chauffée par le soleil d’été), soit ΔT = 80 °C. Ce sont des valeurs d’illustration, pas des températures de calcul du Code.
| Matériau | Calcul | Résultat |
|---|---|---|
| Acier | 12×10⁻⁶ × 6 000 mm × 80 | ≈ 5,8 mm |
| Acier inoxydable | 17,3×10⁻⁶ × 6 000 mm × 80 | ≈ 8,3 mm |
| Aluminium | 23×10⁻⁶ × 6 000 mm × 80 | ≈ 11,0 mm |
Exemple 2 : clôture de 20 m
Avec la même hypothèse de ΔT = 80 °C, une lisse continue en acier de 20 m varierait théoriquement de 19,2 mm. En aluminium, ce serait 36,8 mm. Aucune fixation ne peut ignorer de tels chiffres : c’est pourquoi une clôture se conçoit par sections, avec des jeux entre elles, plutôt qu’en une seule pièce continue.
Ce que le calcul ne dit pas
Le résultat de la formule est une déformation libre. C’est le point de départ, pas la réponse finale : le CNRC recommande ensuite un jugement de conception pour évaluer la retenue, les matériaux adjacents et les conséquences réelles. Dans un système réel, la friction, le blocage des fixations et la flexion des éléments réduisent le mouvement effectif. Pour des panneaux métalliques de toiture, un article de Construction Canada cite des études de terrain indiquant jusqu’à 20 % de réduction dans certains systèmes. On ne s’appuie pas sur cette marge pour réduire les jeux : on la voit comme une réserve de sécurité.
Quand le mouvement est empêché
Une barre d’acier libre qui chauffe s’allonge sans effort interne. La même barre, scellée rigidement aux deux extrémités, ne peut pas s’allonger : elle développe une contrainte de compression. L’équation d’un exercice classique de mécanique des matériaux de l’Utah State University pose 0 = αΔT + σ/E pour une pièce empêchée de se dilater : la contrainte σ est proportionnelle au module d’élasticité E, au coefficient α et à l’écart de température.
L’ordre de grandeur surprend. Pour l’acier (E ≈ 200 GPa), un écart de 80 °C sur une pièce totalement bloquée donnerait, en théorie, une contrainte de l’ordre de 190 MPa, soit une part importante de la limite d’élasticité d’un acier de construction courant. Dans la réalité, aucun montage n’est parfaitement rigide, mais l’exemple montre pourquoi on ne bloque pas une pièce longue.
Les publications du CNRC sur les déformations thermiques et hygrométriques des matériaux de construction résument les conséquences : lorsque des éléments sont retenus, les déformations dues aux changements de température sont limitées et des contraintes apparaissent; si elles dépassent la résistance du matériau, celui-ci peut se fissurer.
Sur un ouvrage métallique extérieur, les symptômes sont connus :
- bruits de claquement ou de grincement aux points d’ancrage au changement de température;
- fissures du béton ou de la maçonnerie autour des platines;
- soudures fissurées aux jonctions entre une pièce longue et une pièce courte rigide;
- gauchissement d’un panneau de clôture ou d’une lisse;
- infiltrations d’eau autour d’un scellant arraché.
Les dispositions qui absorbent le mouvement
Le guide néo-zélandais déjà cité indique qu’une fixation rigide peut déformer le matériau et créer des contraintes. Il cite trois moyens classiques d’accommoder le mouvement : les trous oblongs, les clips coulissants et les joints de scellant. En atelier, voici comment cela se traduit.
Trous oblongs et fixations coulissantes

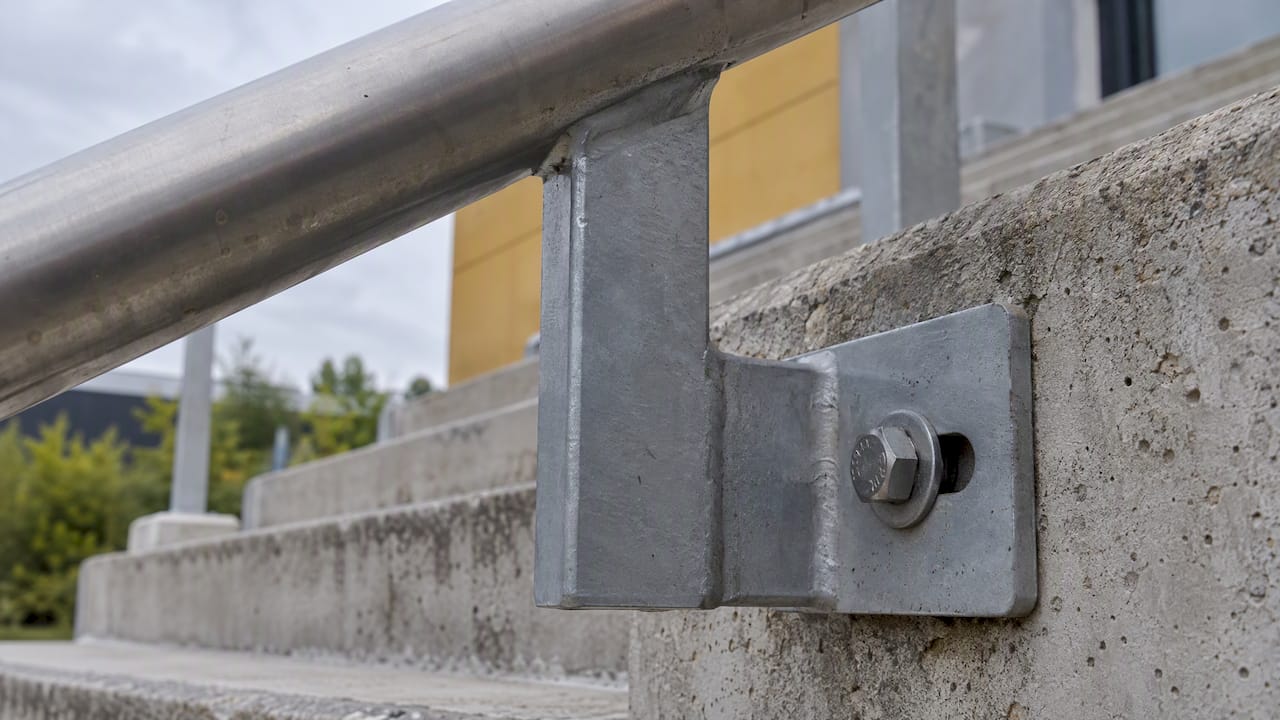

Sur une lisse, une main courante ou une plaque d’habillage, un trou oblong dans le sens de la longueur permet à la pièce de glisser sur la vis ou le boulon. Le trou est dimensionné selon le calcul de ΔL, avec une marge. Les rondelles et vis ne sont pas serrées à fond pour ne pas pincer la pièce.
Sections de longueur raisonnable
Plus la pièce est longue, plus le mouvement cumulé est grand. On découpe donc l’ouvrage en sections et on prévoit un jeu entre elles : une main courante en plusieurs tronçons, une clôture en panneaux entre poteaux, des joints de dilatation dans les garde-corps très longs de grandes terrasses ou de passerelles.
Joints et scellants
Là où le métal rencontre le béton, la brique ou un autre métal, un joint souple absorbe les différences de mouvement. Le béton se dilate à un rythme différent de celui de l’acier ou de l’aluminium : le jeu doit donc tenir compte des deux matériaux.
Matériaux mixtes : attention aux différences
Un garde-corps en aluminium fixé à une dalle de béton, ou une lisse d’inox soudée à des montants en acier, associe deux coefficients différents. Le mouvement différentiel se concentre alors aux points d’assemblage. À la conception, on choisit soit de mettre les deux pièces à l’abri de l’effort (assemblage coulissant), soit d’utiliser le même matériau.
La soudure, un cas à part
Une soudure introduit sa propre dilatation locale : la chaleur de l’arc dilate le métal, qui se rétracte en refroidissant et déforme la pièce. Ce phénomène est lié à la dilatation thermique, mais il se maîtrise par la séquence de soudage, le bridage et le choix du procédé. Nous l’expliquons dans notre article sur la déformation après soudage. Pour l’aluminium, qui se dilate beaucoup et conduit très bien la chaleur, les réglages et gestes du soudage TIG font une vraie différence.
Garde-corps, escaliers, clôtures : ce que cela change concrètement
Garde-corps de balcon
Un garde-corps est fixé à une dalle, souvent en béton, parfois sur du bois. Les efforts structuraux exigés par le Code (charges sur la main courante et les éléments) priment : la gestion du mouvement thermique ne doit jamais affaiblir l’ancrage. Les détails d’ancrage, les distances au bord et les charges à respecter sont traités dans nos pages sur la résistance d’un garde-corps de balcon selon le Code au Québec, la fixation d’un garde-corps sur béton et la fixation sur bois. La logique : sections de longueur modérée, ancrages calculés pour la charge, jeux là où ils n’affectent pas la résistance. En cas de doute sur une conception particulière, un ingénieur en structure tranche.
Escaliers extérieurs
Un escalier extérieur en acier ou en aluminium subit les mêmes variations, mais ses appuis comptent : un escalier boulonné au bâtiment à son sommet et appuyé sur une semelle en bas doit pouvoir glisser légèrement d’un côté. Sinon, le mouvement se transmet à la façade ou à la fondation. Les marches, les limons et les garde-corps intégrés se détaillent ensemble, d’où l’intérêt d’un fabricant qui fait la conception et la pose. Voir notre offre d’escaliers sur mesure.
Clôtures et portails
Une clôture est le cas typique de la pièce longue. Les panneaux entre poteaux, les lisses coulissantes et les portails avec jeu de fonctionnement tolèrent le mouvement. Le piège est le portail : une variation de quelques millimètres sur un vantail rigide suffit à faire frotter un loquet en plein été ou en plein froid. Voir nos clôtures et portails sur mesure.
Choisir son métal en fonction du mouvement
Le coefficient n’est qu’un critère parmi d’autres, mais il pèse dans le choix.
| Critère | Acier | Acier inoxydable | Aluminium |
|---|---|---|---|
| Dilatation (α) | La plus faible des trois | Environ 45 % de plus que l’acier | Près de deux fois celle de l’acier |
| Poids | Élevé | Élevé | Faible |
| Entretien extérieur | Revêtement ou galvanisation à surveiller | Faible | Faible |
| Effet sur les jeux | Jeux modestes | Jeux à augmenter | Jeux les plus larges |
Un aluminium léger et durable demande des jeux plus généreux; un acier galvanisé ou peint, plus stable dimensionnellement, demande un bon suivi du revêtement. Le meilleur choix dépend de l’usage, de l’esthétique, de la longueur de l’ouvrage et du budget, et se discute avant la fabrication.
Notre point de vue d’atelier
Chez Manara Corp., nous fabriquons tout dans notre atelier de Lachine et nous posons nous-mêmes dans le Grand Montréal. Cela change la manière de traiter la dilatation : la personne qui trace les trous oblongs connaît le chantier où la pièce ira, son exposition et ses ancrages.
Notre règle est simple : on calcule le mouvement libre, puis on décide où le laisser se produire. On préfère une pièce qui glisse de quelques millimètres à un ancrage qui encaisse une contrainte qu’on aurait pu éviter. Sur un chantier, les ennuis viennent rarement d’une formule oubliée; ils viennent d’un détail décidé trop tard. Une section trop longue, une couleur sombre au plein soleil, un inox soudé à une dalle sans jeu : tout cela se règle sur le plan, pas sur la terrasse en janvier.
Nous conseillons aussi aux entrepreneurs et aux gestionnaires d’immeubles de régler ces questions au moment de la préparation du chantier de garde-corps, avant la fabrication, quand modifier un détail ne coûte presque rien.
— Ash
Faire fabriquer un ouvrage qui tient aux saisons
Si vous planifiez un garde-corps, un escalier ou une clôture extérieurs à Montréal, Laval ou sur la Rive-Sud, nous concevons, fabriquons et installons l’ouvrage avec les jeux et les fixations adaptés à votre site, quelle que soit la taille du projet. Voyez nos garde-corps sur mesure ou écrivez-nous depuis la page d’accueil pour décrire votre chantier. Nos services de soudage de métaux sur mesure et de découpe laser complètent la fabrication en atelier.
Questions fréquentes
Quel est le coefficient de dilatation thermique de l’acier inoxydable?
Il est d’environ 17,3 µm/(m·°C), contre environ 12 pour l’acier au carbone. Une pièce d’inox de 1 m qui subit 50 °C d’écart varie donc d’environ 0,87 mm. La valeur exacte dépend de la nuance, il faut consulter la fiche du matériau.
Quelle est la dilatation de l’aluminium?
L’aluminium a un coefficient d’environ 23 µm/(m·°C), soit près du double de celui de l’acier. Une pièce de 6 m soumise à 80 °C d’écart varie théoriquement d’environ 11 mm si elle est libre. C’est pourquoi les ouvrages en aluminium demandent des jeux plus généreux.
Faut-il tenir compte de la dilatation pour un petit garde-corps de balcon?
Oui, mais l’effet se gère par de petits détails : sections de longueur modérée, fixations bien dimensionnées et jeux aux endroits où ils n’affectent pas la résistance. Sur une pièce courte, le mouvement se compte en millimètres. Le risque grandit avec la longueur et avec le mélange de matériaux.
La couleur d’un garde-corps change-t-elle la dilatation?
Indirectement. Un revêtement sombre absorbe davantage le rayonnement solaire, la pièce atteint une température plus élevée et se dilate plus qu’une pièce claire identique. L’effet est plus marqué sur les façades exposées au sud et à l’ouest.
