Le soudage aluminium TIG se pratique en courant alternatif (AC) sous protection gazeuse à l’argon, jamais en courant continu, sinon la couche d’oxyde ne se casse pas, et le cordon reste sale. Retenez trois repères pour démarrer correctement : un métal d’apport adapté (ER4043 pour la facilité, ER5356 pour la résistance mécanique), une règle d’ampérage d’environ 30 à 40 ampères par millimètre d’épaisseur, et un réglage fin de la balance AC pour équilibrer nettoyage et pénétration.
Trois règles gouvernent tout le reste :
- La préparation : une pièce mal dégraissée ou mal brossée fait de la porosité, quel que soit votre talent au poste.
- La balance AC et la fréquence : ce sont les deux curseurs qui décident si votre bain reste propre et concentré.
- Le geste : tirer la torche, garder une distance stable, poser l’apport au bord du bain plutôt que de le tremper dans l’arc.
Un atelier comme Manara Corp applique ces mêmes principes tous les jours sur des pièces structurelles en aluminium, ce qui donne un bon aperçu de ce que la théorie donne concrètement sur métal.
Points clés
Réussir le soudage aluminium TIG demande une combinaison de préparation rigoureuse, de réglages AC adaptés à l’épaisseur et d’un geste régulier plutôt que la seule maîtrise théorique des paramètres machine.
| Point | Détails |
|---|---|
| Courant alternatif obligatoire | L’AC casse la couche d’oxyde ; le DC ne convient pas pour l’aluminium. |
| Ampérage selon l’épaisseur | Comptez environ 30 à 40 A par millimètre comme point de départ. |
| Choix du métal d’apport | ER4043 pour la facilité et l’esthétique, ER5356 pour la résistance structurelle. |
| Balance et fréquence AC | Plus de nettoyage sur surface oxydée, plus de fréquence sur tôle fine. |
| Externaliser si nécessaire | Manara Corp réalise le soudage TIG aluminium en atelier pour le Grand Montréal. |
Table des matières
- Quel équipement choisir pour souder l’aluminium au TIG ?
- Comment préparer l’aluminium avant de souder ?
- ER4043 ou ER5356 : quel métal d’apport choisir ?
- Quel geste adopter pour un cordon TIG propre sur l’aluminium ?
- Pourquoi la balance AC change-t-elle tout sur l’aluminium ?
- Porosité, fissures, manque de fusion : comment les corriger ?
- Comment Manara Corp applique ces méthodes en atelier ?
- Comment la chaleur influence-t-elle la distorsion de l’aluminium ?
- Ce que l’expérience de terrain change à la théorie du TIG aluminium
- Faire réaliser votre soudage aluminium par un atelier qualifié
- Sources
Quel équipement choisir pour souder l’aluminium au TIG ?
Un poste TIG AC/DC de type inverter est non négociable pour l’aluminium. Contrairement à un vieux transformateur, l’inverter offre un contrôle fin du cycle AC, de la balance, de la fréquence et souvent d’une fonction pulse utile sur les tôles minces. Les postes modernes permettent d’ajuster précisément ces paramètres, ce qui limite la déformation sur les pièces fines.
Pour préparer votre installation, suivez cet ordre :
- Montez une torche refroidie par eau au-delà de 150 A environ ; en dessous, une torche refroidie par air suffit largement pour un usage occasionnel.
- Choisissez une électrode de tungstène pur ou zirconié pour l’AC classique ; les tungstènes aux terres rares conviennent aussi et durent souvent plus longtemps.
- Formez une pointe arrondie sur l’électrode (le fameux « balled tip ») en amorçant sur une chute, car une pointe fine provoque une dérive de l’arc difficile à contrôler.
- Réglez le débit d’argon entre 8 et 15 L/min selon la buse et les courants d’air ambiants ; ajoutez de l’hélium en mélange sur les pièces épaisses pour gagner en pénétration.
La ventilation mérite une attention particulière : l’aluminium en fusion dégage des fumées d’oxyde qu’il vaut mieux évacuer par aspiration plutôt que subir en atelier fermé.

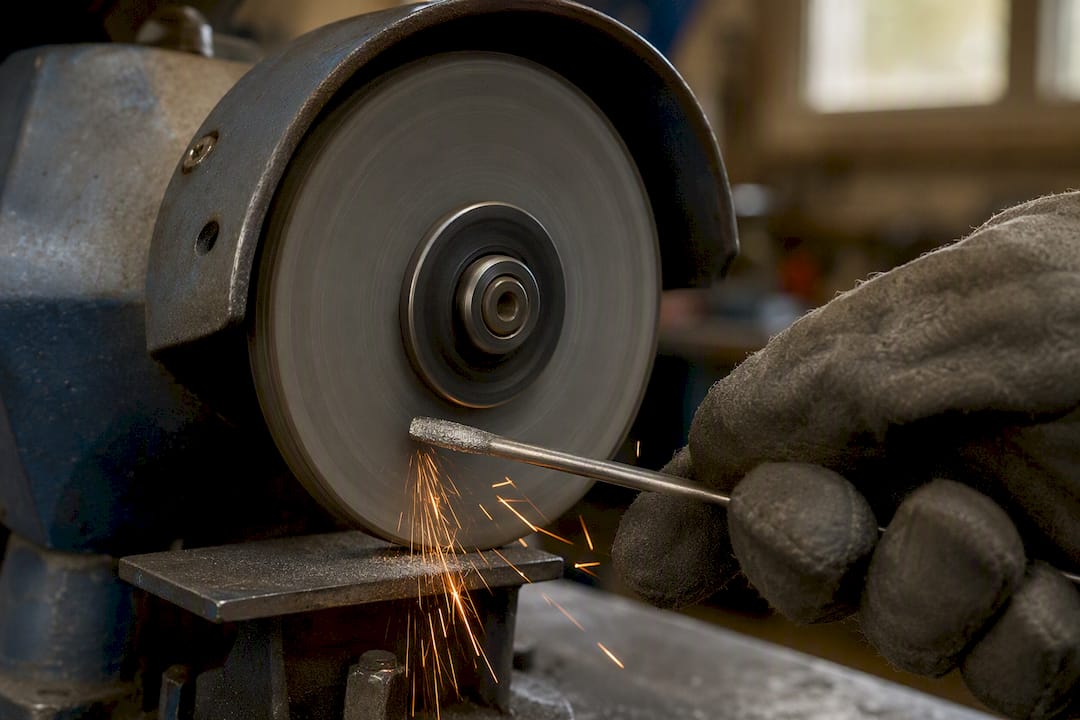

Conseil de pro : Gardez toujours une meule dédiée à l’aluminium pour affûter votre tungstène. La moindre trace d’acier sur la pointe contamine l’arc et se voit immédiatement dans le cordon.
Comment préparer l’aluminium avant de souder ?
L’aluminium ne pardonne pas les surfaces sales. Sa couche d’oxyde fond à plus de 2 000 °C quand le métal de base fond autour de 660 °C, ce qui explique pourquoi un simple passage de chiffon ne suffit jamais.
La procédure qui fonctionne, dans l’ordre :
- Un nettoyage grossier pour retirer graisse, peinture ou traces d’usinage visibles.
- Un brossage avec une brosse inox strictement réservée à l’aluminium, jamais celle qui a servi sur de l’acier.
- Un dégraissage à l’acétone juste avant le soudage, car l’oxyde repousse en quelques heures au contact de l’air.
- Un contrôle visuel du joint sous bon éclairage pour repérer résidus ou traces grasses oubliées.
Au-delà de 6 mm d’épaisseur, chanfreinez le bord à environ 60 degrés pour garantir une fusion complète sur toute la section. Le bridage compte tout autant : l’aluminium se dilate près de deux fois plus que l’acier, donc une pièce non maintenue gauchit vite pendant le refroidissement.
Côté stockage, gardez vos baguettes et vos pièces dans un endroit sec. La condensation sur une baguette froide sortie d’un atelier climatisé introduit de l’humidité, donc de la porosité, dès les premières passes.
ER4043 ou ER5356 : quel métal d’apport choisir ?
Le choix du métal d’apport dépend surtout de l’usage final de la pièce, pas seulement de l’alliage de base.
- ER4043 : plus fluide, plus facile à maîtriser pour un débutant, et il réduit le risque de fissuration sur les alliages de fonderie. C’est le choix par défaut pour de l’esthétique et de la petite fabrication.
- ER5356 : plus résistant mécaniquement, préféré pour les structures soumises à des charges, les applications marines ou les pièces anodisées où sa teinte reste plus homogène.
Sur les diamètres, restez cohérent avec l’ampérage utilisé : un 1,6 mm pour les faibles courants sous 80 A, un 2,4 mm au-delà pour éviter de fondre trop vite la baguette avant qu’elle n’atteigne le bain. Vérifiez toujours la compatibilité entre l’alliage de la pièce et la baguette avant de lancer une série, un mauvais mariage donne des cordons cassants même avec une technique parfaite.
Quel geste adopter pour un cordon TIG propre sur l’aluminium ?

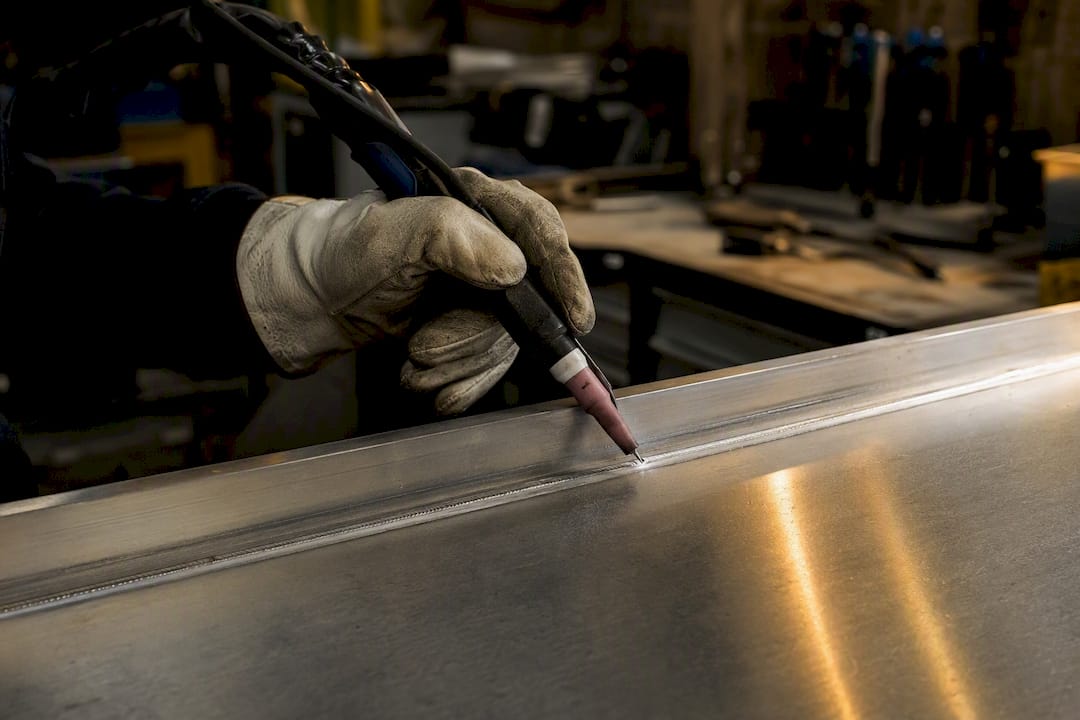

La technique se joue autant dans la main que dans les réglages. Tirez la torche plutôt que de la pousser, avec un angle d’environ 15 degrés par rapport à la verticale, et gardez le tungstène à 3 mm environ au-dessus du bain.
Trois exercices construisent la maîtrise progressivement :
- Faites d’abord des passes sans apport pour apprendre à lire la flaque, sa taille et son mouvement révèlent directement votre vitesse d’avance.
- Ajoutez ensuite l’apport en « dab and move » : posez la baguette sur le bord avant du bain, retirez, avancez, répétez. Ne trempez jamais la baguette dans l’arc, sous peine de contaminer le tungstène et de déstabiliser l’arc.
- Travaillez la cadence sur des chutes d’épaisseurs variées pour sentir comment la flaque réagit différemment sur 1,5 mm et sur 6 mm.
L’erreur la plus fréquente chez les débutants reste un arc trop long, qui élargit le bain et augmente le risque de manque de fusion. La méthode qui corrige le plus vite : souder plus chaud et plus rapidement plutôt que timide et lent, l’aluminium dissipe la chaleur trop vite pour un réglage mou.
Conseil de pro : Si votre cordon ressemble à des vagues de sable irrégulières, ralentissez votre rythme de dépôt avant de toucher à l’ampérage. Neuf fois sur dix, le problème vient du geste, pas de la machine.
Pourquoi la balance AC change-t-elle tout sur l’aluminium ?
La balance AC répartit le temps de courant entre polarité positive (électrode positive, EP) et polarité négative (électrode négative, EN). Plus de temps en EP casse mieux l’oxyde et nettoie la surface ; plus de temps en EN pénètre davantage et préserve le tungstène. Réduire la part en EP augmente le nettoyage au prix d’une usure plus rapide de l’électrode, un compromis à ajuster selon l’état de la pièce.
La fréquence agit différemment : elle resserre ou élargit le cône de l’arc. Une fréquence élevée, entre 150 et 250 Hz, concentre l’arc et convient aux tôles fines où la précision compte plus que le volume déposé. Sur des pièces épaisses, une fréquence plus basse élargit le profil thermique et facilite le remplissage.

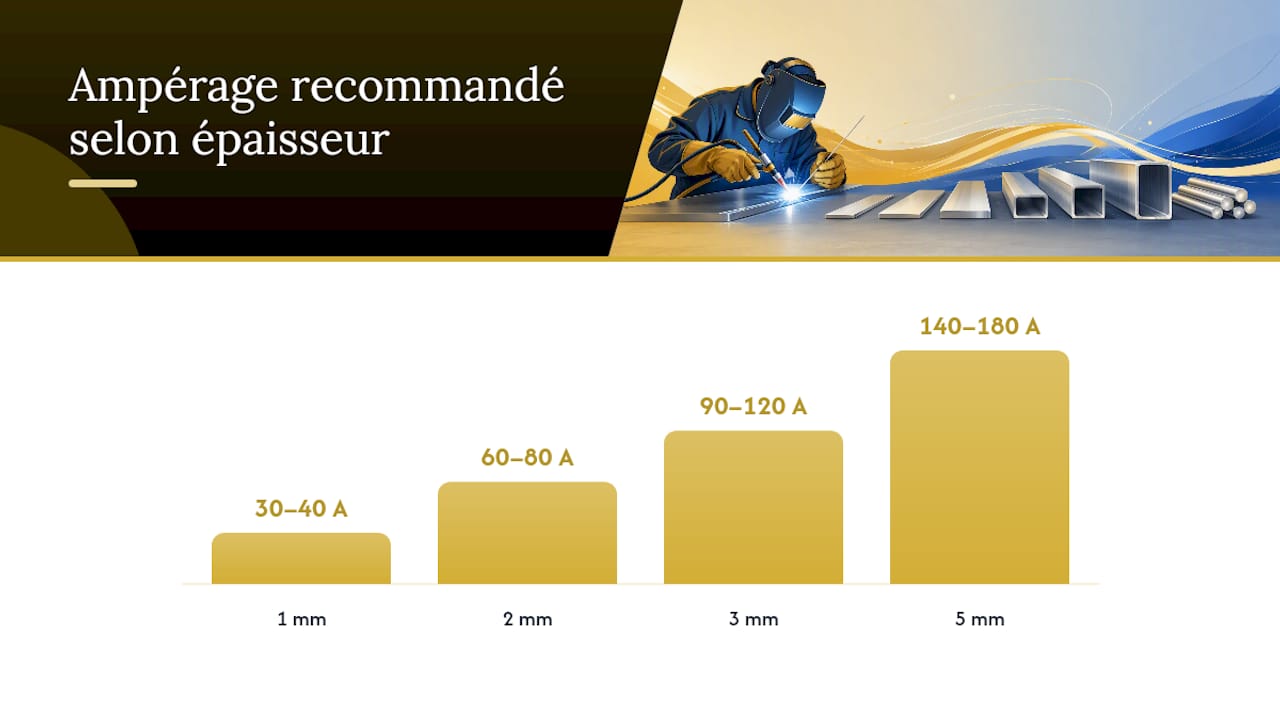

Voici des repères d’ampérage qui fonctionnent en atelier pour un alliage courant type 6061 :
| Épaisseur | Ampérage approximatif |
|---|---|
| 1 mm | 30 à 40 A |
| 2 mm | 60 à 80 A |
| 3 mm | 90 à 120 A |
| 5 mm | 140 à 180 A |
| 8 mm | une intensité élevée adaptée |
À retenir : l’aluminium évacue la chaleur beaucoup plus vite que l’acier, ce qui pousse à réduire progressivement l’ampérage en fin de joint pour éviter un trou de fusion (burn-through) au moment où la pièce a accumulé de la chaleur.
Porosité, fissures, manque de fusion : comment les corriger ?
Chaque défaut a une cause identifiable, et la corriger prend rarement plus de deux minutes de vérification.
- Porosité : presque toujours due à un gaz contaminé, un débit trop faible, un courant d’air, ou une pièce mal dégraissée. Vérifiez le débit d’argon et refaites un dégraissage à l’acétone.
- Manque de fusion : souvent lié à un ampérage trop faible ou une vitesse d’avance trop rapide. Augmentez le courant et ralentissez le rythme.
- Peppering (petits points noirs autour du cordon) : signe d’une balance mal réglée ou d’un tungstène contaminé. Réaffûtez l’électrode et ajustez la balance vers plus de nettoyage.
- Fissures à chaud : fréquentes avec un mauvais choix de métal d’apport sur certains alliages de fonderie. Passez à l’ER4043 si vous étiez sur ER5356, ou inversement selon l’alliage de base.
Avant chaque série, vérifiez rapidement : bouteille de gaz ouverte au bon débit, brosse propre et dédiée, pointe de tungstène en bon état, vitesse d’avance cohérente avec l’épaisseur.
Pour des pièces à forte responsabilité structurelle, garde-corps porteurs, réservoirs, éléments soumis à des charges répétées, mieux vaut confier le travail à un atelier certifié plutôt que de risquer une reprise coûteuse.
Comment Manara Corp applique ces méthodes en atelier ?
Ces principes ne sont pas théoriques chez Manara Corp : ils encadrent chaque projet de soudage TIG aluminium réalisé pour des garde-corps, escaliers extérieurs ou conduits CVC en aluminium à Montréal et dans le Grand Montréal.
Sur un garde-corps extérieur en aluminium, le brossage dédié et le dégraissage à l’acétone se font juste avant la passe finale, jamais la veille, parce que l’oxydation reprend vite au contact de l’humidité ambiante.
Cette rigueur sur la maîtrise du métier explique pourquoi certains clients préfèrent externaliser plutôt que se lancer sur une pièce visible ou porteuse.
Comment la chaleur influence-t-elle la distorsion de l’aluminium ?
L’aluminium se dilate presque deux fois plus que l’acier pour une même variation de température, et il conduit la chaleur environ quatre fois plus vite. Concrètement, une pièce fine chauffe sur une large zone bien au-delà du point de soudage, ce qui explique pourquoi une tôle de 2 mm gondole si facilement pendant une passe trop lente.
Trois leviers limitent la distorsion. D’abord, le bridage : fixer la pièce sur un marbre ou dans un gabarit empêche le métal de se déplacer librement en refroidissant. Ensuite, l’ordre de soudage : sur une pièce avec plusieurs joints, alterner les côtés répartit la chaleur plutôt que de la concentrer d’un seul côté, ce qui réduit le gauchissement final.
Enfin, la gestion de l’ampérage en cours de joint. Sur une pièce qui accumule de la chaleur au fil des centimètres soudés, réduire progressivement le courant évite le classique trou de fusion en fin de cordon, un défaut que beaucoup de débutants attribuent à tort à un mauvais métal d’apport alors qu’il vient simplement d’un réglage figé du début à la fin.
Sur les pièces épaisses au contraire, un préchauffage léger avant soudage réduit l’écart thermique entre la zone chauffée et le reste de la pièce, ce qui limite les contraintes internes responsables des fissures à froid après refroidissement complet.
Ce que l’expérience de terrain change à la théorie du TIG aluminium
C’est vrai sur le papier, mais un débutant qui applique ces réglages sans corriger son geste obtient quand même un cordon moyen.
Le vrai levier sous-estimé, c’est la constance du rythme d’avance.
L’autre angle mort classique, c’est la préparation de surface traitée comme une formalité rapide. Elle prend cinq minutes de plus qu’on ne le voudrait, et c’est justement ces cinq minutes qui évitent la reprise d’un cordon poreux. Si vous devez prioriser un seul apprentissage avant de toucher au poste, ce n’est pas la balance AC : c’est la discipline de préparation et de rythme.
Faire réaliser votre soudage aluminium par un atelier qualifié
Certaines pièces ne tolèrent pas l’apprentissage sur le tas : un garde-corps porteur, une pièce visible en façade, ou un conduit CVC avec des exigences d’étanchéité strictes valent mieux entre les mains d’un atelier équipé. Manara Corp combine le soudage TIG de l’aluminium avec la découpe laser CNC et le pliage de tôle sur place, ce qui évite de faire circuler une pièce entre plusieurs sous-traitants avant l’installation.
Externaliser a du sens dès que les tolérances sont serrées, que l’esthétique compte autant que la solidité, ou que la sécurité structurelle est en jeu. Autrement dit, ce sont exactement les cas où une reprise coûte cher. L’équipe travaille en français et en anglais pour des clients à travers le Grand Montréal, l’île, Laval, la Rive-Sud et l’Ouest-de-l’Île, avec fabrication en atelier et installation locale.
Si votre projet touche des garde-corps, des escaliers ou des conduits en aluminium, demandez un devis sur la page services de soudage pour discuter des délais et de la faisabilité technique de votre pièce.
Sources
- Souder l’aluminium au TIG : guide pour des soudures réussies (Monposteasouder)
- Aluminum TIG welding settings: What you need to know (The Fabricator)
- 5 Tips for understanding aluminum TIG filler metals (Hobart)
- TIG Welding Aluminum (Lincoln Electric)
Questions fréquentes
Comment souder de l’aluminium facilement ?
Nettoyez soigneusement la pièce à l’acétone après brossage inox dédié, réglez votre poste en AC avec une balance orientée nettoyage, puis pratiquez d’abord sans apport pour maîtriser la flaque avant d’ajouter la baguette.
Quel réglage de poste TIG pour l’aluminium ?
ER4043 ou ER5356, lequel choisir en débutant ?
L’ER4043 est généralement plus facile à souder et réduit le risque de fissuration, ce qui en fait un bon point de départ avant de passer à l’ER5356 pour des pièces plus sollicitées mécaniquement.
Faut-il ajouter de l’hélium à l’argon pour souder l’aluminium ?
L’argon pur suffit pour la majorité des épaisseurs courantes ; un mélange argon et hélium devient utile sur les pièces épaisses où l’hélium apporte davantage de pénétration et de chaleur dans le bain.
Quand faire appel à un atelier comme Manara Corp plutôt que souder soi-même ?
Dès qu’une pièce est porteuse, visible en façade, ou soumise à des exigences d’étanchéité, comme un garde-corps ou un conduit CVC, confier le travail à un atelier équipé en TIG aluminium limite le risque de reprise coûteuse.
