Pour la majorité des tôles en acier doux d’épaisseur inférieure à 6 mm, le rayon de pliage intérieur minimal recommandé équivaut à environ une fois l’épaisseur de la pièce, soit Rint ≈ 1 × T. C’est le point de départ que retiennent la plupart des ateliers avant d’ajuster selon le matériau et la méthode de pliage.
Cette règle bouge dès que le matériau change de nature. L’inox exige souvent un rayon plus généreux, souvent supérieur à deux fois l’épaisseur selon la nuance, tandis que l’aluminium se situe généralement entre 1 et 2 fois l’épaisseur selon l’alliage et son état de traitement thermique, d’après le guide de conception SogaWorks. Trois variables font systématiquement dévier ce ratio de base : le matériau et sa ductilité, l’épaisseur de la tôle, et l’ouverture en V de la matrice utilisée en production.
Avant de se lancer dans une série, mieux vaut retenir ces repères de départ :
- Épaisseur < 6 mm : rayon proche de 1 × T pour l’acier doux
- Épaisseur 6 à 12 mm : viser 1,25 à 1,5 × T
- Épaisseur ≥ 12 mm : passer à 2 ou 3 × T
Ces fourchettes viennent des recommandations de MachineMFG sur le calcul du rayon de pliage, qui distinguent bien les plages d’épaisseur. Elles servent de base, pas de vérité absolue : la section suivante détaille le tableau complet par matériau, et la section sur les calculs vous montre comment vérifier ces valeurs avec le facteur K et l’allocation de pliage.
Points clés
Le rayon de pliage sûr se détermine en croisant l’épaisseur, le matériau et l’ouverture V de la matrice, puis se confirme toujours par un essai physique avant série.
| Point | Détails |
|---|---|
| Règle de départ | Pour l’acier doux sous 6 mm, viser un rayon intérieur proche de 1 × T avant ajustement. |
| Matériau critique | L’inox exige généralement un rayon de 2 à 4 × T selon l’épaisseur et la nuance. |
| Outillage adapté | Choisir une ouverture V entre 6 et 8 fois l’épaisseur pour un pliage à l’air standard. |
| Calcul de développé | Utiliser BA = (π/180) × (R + K×T) × A avec K autour de 0,44 pour la plupart des aciers. |
| Validation en atelier | Manaracorp confirme chaque rayon par essai physique avant de lancer une série de pliage ou de roulage. |
Table des matières
- Rayon de pliage tôle : définitions et notations essentielles
- Quel rayon minimal choisir selon le matériau et l’épaisseur ?
- Comment l’outillage détermine le rayon réalisé en production ?
- Pourquoi le matériau et le sens du grain changent tout ?
- Comment calculer le facteur K et l’allocation de pliage ?
- Quelle force de presse faut-il prévoir selon l’épaisseur ?
- Comment mesurer et contrôler un rayon de pliage en production ?
- Fissures, écaillage et flambage : diagnostiquer les défauts de pli
- Ce que l’expérience d’atelier apporte à la sélection du rayon
- Perspective atelier : pourquoi l’expérience compte plus que la règle
- Faites valider votre pliage tôle par un atelier expérimenté
- Sources
- Questions fréquentes
Rayon de pliage tôle : définitions et notations essentielles
Sur un plan de fabrication, le rayon de pliage se note presque toujours de deux façons : en valeur absolue (par exemple 3 mm) ou en multiple de l’épaisseur, la fameuse notation « T ». Un pli noté « 1T » signifie que le rayon intérieur visé équivaut à une fois l’épaisseur de la tôle. Un « 2T » double cette valeur. Cette notation évite les erreurs de conversion entre unités et reste lisible peu importe l’épaisseur réelle de la commande.
Deux rayons coexistent sur chaque pli, et les confondre coûte cher en production :
- Le rayon intérieur (Ir) : mesuré à l’intérieur de l’angle formé, c’est la valeur que les tableaux de référence et les formules utilisent en priorité.
- Le rayon extérieur (Or) : il correspond à Ir + T, l’épaisseur de la tôle s’ajoutant naturellement à la courbure intérieure.
- La notation en T : un raccourci d’atelier qui exprime Ir comme multiple de l’épaisseur (1T, 1,5T, 2T).
Comprendre où se situe l’axe neutre change tout pour les calculs de développé à plat. Lorsqu’une tôle se plie, les fibres extérieures s’étirent et les fibres intérieures se compriment. Entre les deux, une couche ne subit ni étirement ni compression : c’est l’axe neutre. Sa position exacte dépend du rayon, de l’épaisseur et du matériau, ce qu’on capture avec le facteur K, abordé plus loin dans les formules de calcul.

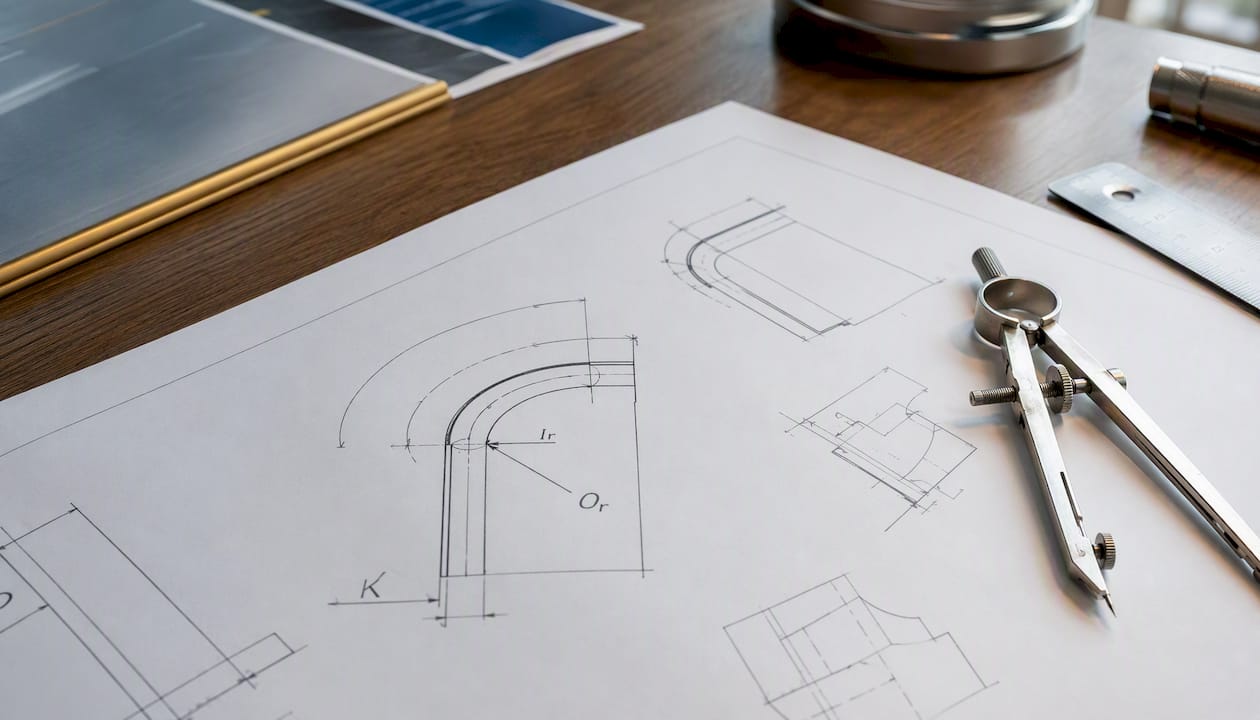

Sur un dessin technique, vous croiserez généralement les symboles suivants : Ir ou R pour le rayon intérieur, T ou t pour l’épaisseur, A pour l’angle de pliage, et parfois K pour le facteur K quand le bureau d’études l’a déjà calculé. Un schéma en coupe montrant Ir, Or et l’axe neutre superposés reste le meilleur outil pédagogique pour former un nouvel opérateur sur cette terminologie.

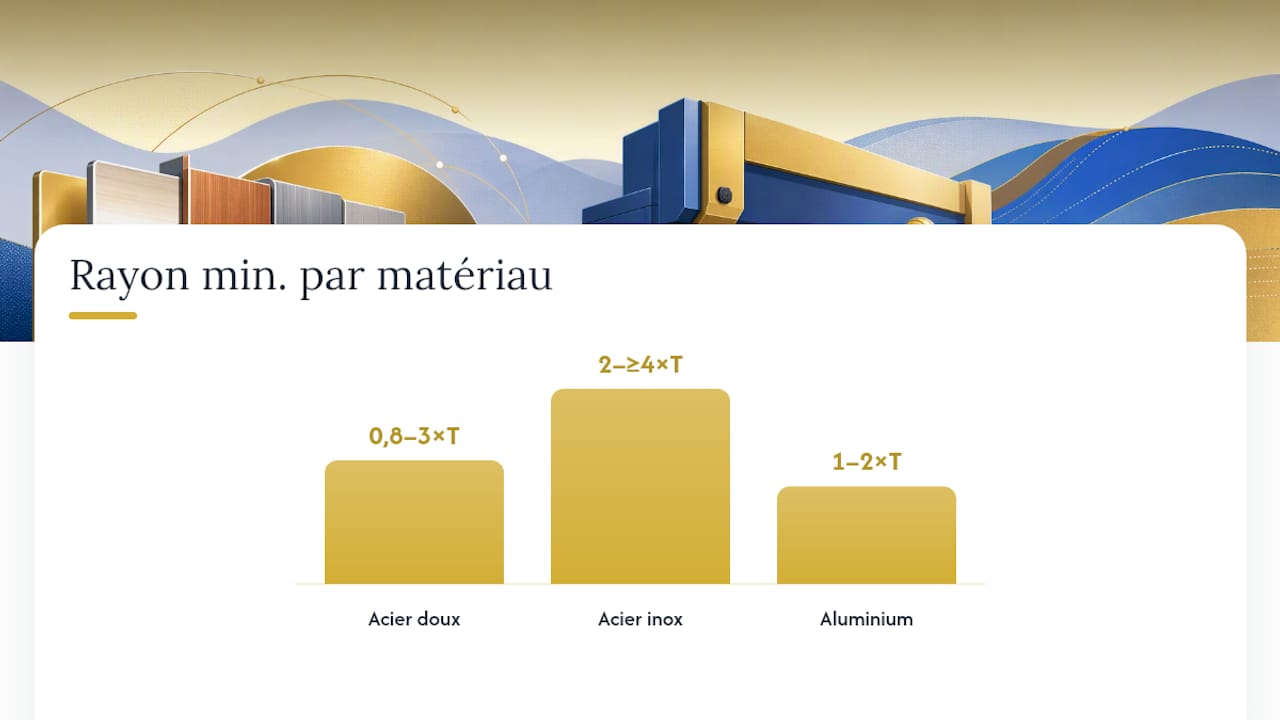

Quel rayon minimal choisir selon le matériau et l’épaisseur ?
Les tableaux de référence circulent dans presque tous les ateliers de tôlerie, mais leurs valeurs varient d’une source à l’autre selon la nuance exacte et le fournisseur. Voici des repères qui recoupent plusieurs guides industriels reconnus.
| Matériau | Épaisseur 1 à 6 mm | Épaisseur 6 à 12 mm | Épaisseur > 12 mm |
|---|---|---|---|
| Acier doux | 0,8 à 1,5 × T | 1,25 à 1,5 × T | 2 à 3 × T |
| Acier inoxydable | 2 à 3 × T | 3 à 4 × T | 4 × T et plus |
| Aluminium (alliages courants) | 1 à 1,5 × T | 1,5 à 2 × T | 2 × T et plus |
Ces valeurs proviennent d’une lecture croisée des tables de rayons de courbure de Xometry Pro et du guide de conception de SogaWorks, deux sources qui s’accordent sur l’ordre de grandeur même si les bornes précises diffèrent légèrement selon la nuance testée.
Ces plages restent des points de départ, pas des garanties. La nuance exacte de l’acier, son état d’écrouissage, et même le lot de production chez le fournisseur font varier le rayon minimal réellement acceptable sans fissuration. Un inox 304 recuit ne se comporte pas comme un 304 écroui à froid, même à épaisseur identique. Pour toute pièce critique, structurelle ou soumise à des contraintes répétées, un essai de pliage reste la seule façon de confirmer qu’un rayon tient dans le temps.
Conseil de pro : Ne visez jamais le rayon minimal absolu par principe d’économie de matière. Un rayon légèrement plus généreux que le minimum théorique réduit le risque de microfissures invisibles à l’œil nu, améliore la tenue en fatigue de la pièce, et facilite grandement le polissage ou la finition esthétique sur les pièces apparentes comme les garde-corps ou les habillages architecturaux.
Sur des ouvrages destinés à rester visibles, comme un escalier métallique ou une main courante, ce petit supplément de rayon change aussi la perception visuelle du pli : une courbe plus douce paraît plus soignée et vieillit mieux à l’œil.
Comment l’outillage détermine le rayon réalisé en production ?

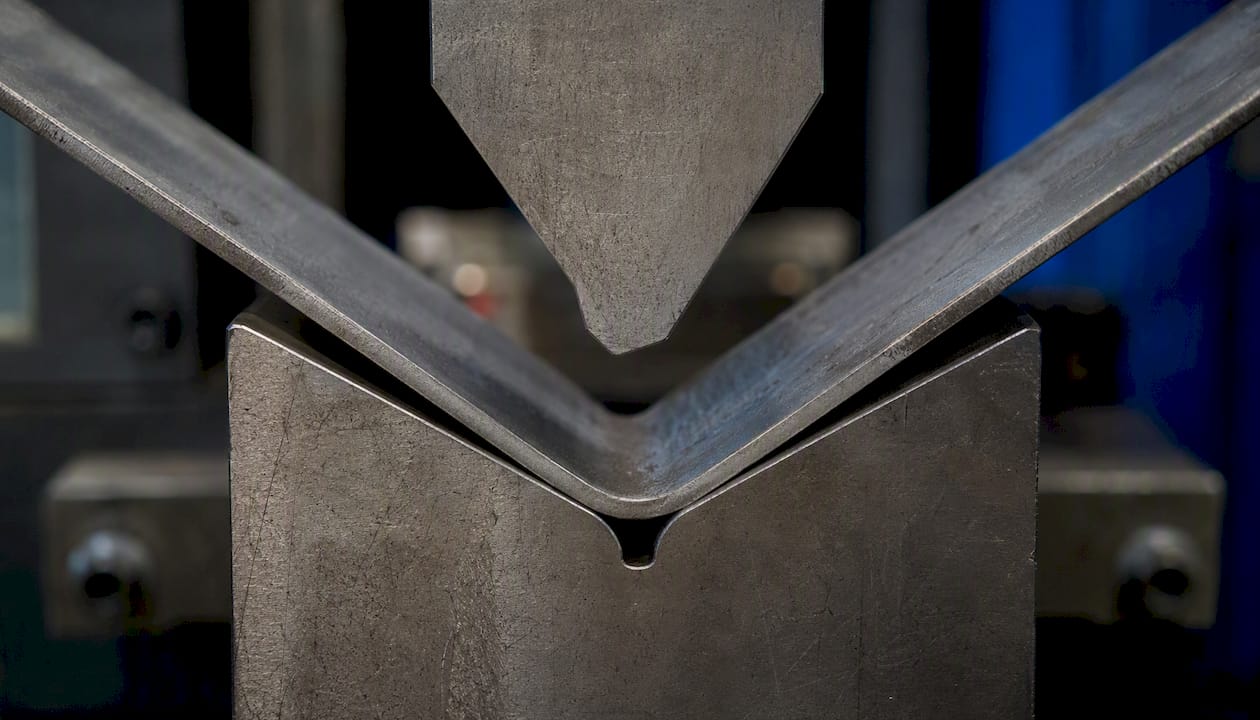

Le rayon intérieur théorique ne veut rien dire sans considérer la matrice qui va former la pièce. En pliage à l’air, méthode la plus courante en atelier, l’ouverture en V de la matrice contrôle directement le rayon obtenu : plus l’ouverture est large, plus le rayon intérieur s’agrandit, et moins la presse a besoin de tonnage pour former le pli.
La règle pratique la plus répandue en atelier fixe l’ouverture V entre six et huit fois l’épaisseur de la tôle, avec une préférence pour 8 × T dans la majorité des applications courantes, selon les recommandations d’ADH Machine Tool sur la maîtrise du rayon au presse-plieuse.
Le rayon du poinçon influence lui aussi le résultat final, mais de façon moins directe qu’on l’imagine. En pliage à l’air, le poinçon ne détermine pas rigidement le rayon final : la tôle rebondit légèrement après le retrait de la charge, un phénomène appelé retour élastique. En revanche, un pliage en fond de matrice, où la tôle est complètement écrasée contre la matrice, produit un rayon beaucoup plus constant et prévisible, au prix d’un tonnage nettement supérieur, comme le souligne ADH Machine Tool.
| Épaisseur de tôle | Ouverture V recommandée | Rayon intérieur atteignable |
|---|---|---|
| 2 mm | 12 à 16 mm | 1,5 à 2 mm |
| 4 mm | 24 à 32 mm | 3 à 4 mm |
| 6 mm | 36 à 48 mm | 4,5 à 6 mm |
Conseil de pro : Un poinçon mal entretenu, marqué par des micro rayures ou de la corrosion, transfère ces défauts directement sur la surface pliée, surtout sur l’aluminium et l’inox poli. Un polissage régulier de l’outillage évite ces marques et prolonge la durée de vie utile du jeu de matrices.
Pourquoi le matériau et le sens du grain changent tout ?
Chaque matériau réagit différemment à la même contrainte de pliage, et ignorer ces différences mène tout droit à des pièces rejetées. L’acier doux se montre généralement le plus tolérant : sa ductilité élevée absorbe bien la déformation, même sur des rayons serrés proches de 1 × T. L’aluminium, en revanche, a tendance à coller ou à s’accrocher légèrement à l’outillage pendant le pliage, un phénomène de grippage qui marque la surface si la matrice n’est pas correctement lubrifiée ou polie. L’acier inoxydable reste le plus exigeant des trois : sa résistance mécanique plus élevée et sa sensibilité aux microfissures imposent souvent des rayons nettement supérieurs à ceux de l’acier doux à épaisseur égale.
Le sens de laminage de la tôle, ou sens du grain, joue un rôle qu’on néglige trop souvent en atelier. Plier une pièce parallèlement au sens du grain augmente fortement le risque de fissuration en surface, particulièrement sur les matériaux à faible ductilité. La pratique recommandée consiste à orienter le pli perpendiculairement au sens de laminage chaque fois que la géométrie de la pièce le permet, et à défaut, à privilégier un angle diagonal plutôt qu’un alignement parfaitement parallèle.
Trois mesures préventives limitent concrètement les risques sur les matériaux difficiles :
- Recuire le matériau avant pliage pour restaurer sa ductilité sur les alliages fragiles ou fortement écrouis
- Choisir un poinçon à rayon plus généreux dès que la fissuration apparaît sur les essais préliminaires
- Protéger l’outillage avec des films ou des revêtements adaptés pour éviter le grippage sur l’aluminium
Conseil de pro : Un rayon trop petit sur un alliage fragile provoque parfois des fissures invisibles à l’œil nu qui n’apparaissent qu’après quelques semaines en service, sous l’effet de la fatigue mécanique. Le recuit avant pliage et l’usage d’un poinçon à plus grand rayon réduisent nettement ce risque sur les nuances connues pour leur fragilité.
Comment calculer le facteur K et l’allocation de pliage ?
Les tableaux donnent des repères utiles, mais un atelier qui prépare une découpe précise a besoin de formules exactes. Deux calculs dominent la pratique : le facteur K, qui situe l’axe neutre, et l’allocation de pliage (bend allowance ou BA), qui détermine la longueur de matière consommée par le pli.
Le facteur K représente la position de l’axe neutre exprimée en fraction de l’épaisseur, mesurée depuis la fibre intérieure. Sa valeur varie selon le matériau, la méthode de pliage et le rapport rayon sur épaisseur, mais elle tourne généralement autour de 0,44 pour de nombreux aciers en pliage à l’air, d’après le guide expert d’OIVACO Tooling sur le pliage de tôle.
La formule d’allocation de pliage s’écrit ainsi :
BA = (π/180) × (R + K×T) × A
Où R représente le rayon intérieur, T l’épaisseur de la tôle, K le facteur K, et A l’angle de pliage exprimé en degrés.
Voici comment appliquer cette formule sur deux cas concrets rencontrés en atelier :
- Pli à 90° sur acier doux de 2 mm d’épaisseur, rayon intérieur de 2 mm (1T). Avec K = 0,44 : BA = (π/180) × (2 + 0,44 × 2) × 90 = (0,01745) × (2,88) × 90 ≈ 4,52 mm. La tôle consomme donc environ 4,52 mm de matière pour réaliser ce pli.
- Pli à 45° sur acier inoxydable de 4 mm d’épaisseur, rayon intérieur de 8 mm (2T). Avec un K légèrement supérieur sur inox, disons 0,42 : BA = (0,01745) × (8 + 0,42 × 4) × 45 = (0,01745) × (9,68) × 45 ≈ 7,60 mm.
Ces deux résultats montrent bien pourquoi un rayon plus large et un angle plus fermé ne se compensent pas linéairement : l’allocation dépend à la fois de R, de K et de A dans une relation non symétrique.
Pour vérifier rapidement un calcul de développé à plat avant de lancer une série, une checklist courte évite bien des erreurs coûteuses :
- Confirmer l’épaisseur réelle de la tôle reçue, pas seulement l’épaisseur nominale commandée
- Vérifier que le rayon intérieur utilisé dans le calcul correspond bien au rayon du poinçon effectivement monté sur la presse
- Recalculer Or = Ir + T pour s’assurer de la cohérence entre rayon intérieur et extérieur
- Confirmer la valeur de K utilisée en fonction du matériau et non par défaut
Conseil de pro : Gardez un registre interne des valeurs de facteur K validées par essai pour chaque combinaison matériau, épaisseur et méthode de pliage utilisée régulièrement. Cette pratique élimine le besoin de recalculer à chaque nouvelle commande similaire et fiabilise la répétabilité d’une série à l’autre.
Quelle force de presse faut-il prévoir selon l’épaisseur ?
Choisir le bon rayon ne suffit pas si la presse n’a pas la force nécessaire pour réaliser le pli sans forcer la matrice ou déformer la pièce de façon imprévisible. Le tonnage requis dépend principalement de trois facteurs : l’épaisseur de la tôle, la résistance mécanique du matériau, et la largeur de l’ouverture en V choisie.
Une règle d’estimation courante en atelier consiste à calculer le tonnage par mètre linéaire de pli, puis à multiplier ce résultat selon des coefficients propres à chaque matériau. L’acier inoxydable demande généralement environ 1,5 fois plus de force que l’acier doux à épaisseur égale, en raison de sa résistance mécanique supérieure. L’aluminium, à l’inverse, se plie souvent avec une fraction du tonnage nécessaire pour l’acier, parfois autour de la moitié selon l’alliage.
Ces valeurs restent des ordres de grandeur pour orienter le choix de machine, pas des chiffres à appliquer sans vérification sur une presse spécifique. Chaque fabricant de presse-plieuse fournit ses propres abaques de tonnage, souvent plus précis que les estimations génériques circulant en ligne.
Quelques consignes de sécurité méritent d’être rappelées avant de lancer une série sur un outillage standard :
- Ne jamais forcer un tonnage supérieur à la capacité nominale de la matrice, même si la presse elle-même pourrait techniquement le supporter
- Vérifier l’alignement de l’outillage avant chaque changement de série pour éviter une usure prématurée localisée
- Prévoir une marge de sécurité d’au moins 20 % entre le tonnage estimé et la capacité maximale de la matrice utilisée
Comment mesurer et contrôler un rayon de pliage en production ?
Un rayon calculé sur papier ne garantit rien tant qu’il n’a pas été vérifié physiquement sur la pièce sortie de presse. Le contrôle qualité en pliage repose sur trois étapes principales, appliquées systématiquement sur les premières pièces d’une série puis par échantillonnage sur le reste de la production.
- Mesurer le rayon intérieur avec une jauge de rayon. Ces jauges physiques, souvent vendues en jeux couvrant plusieurs valeurs standards, s’insèrent directement dans le pli pour confirmer visuellement la correspondance avec la valeur cible.
- Vérifier l’angle de pliage avec un rapporteur ou une jauge numérique. Sur les pièces critiques, un rapporteur d’angle numérique offre une précision supérieure à la lecture visuelle sur un rapporteur mécanique classique.
- Recourir à une machine à mesurer tridimensionnelle (MMT) pour les pièces à tolérances serrées. Sur les composants structurels ou les assemblages où le jeu fonctionnel compte, une inspection par MMT capture à la fois le rayon, l’angle et la position du pli dans l’espace.
- Jeux de jauges de rayon physiques pour un contrôle rapide en atelier
- Rapporteurs d’angle mécaniques ou numériques selon le niveau de précision requis
- Machine à mesurer tridimensionnelle pour les pièces aéronautiques, structurelles ou à assemblage critique
Sur la plupart des applications de construction métallique courante, une tolérance de plus ou moins un degré sur l’angle et de quelques dixièmes de millimètre sur le rayon suffit largement. Les pièces destinées à un assemblage précis, comme des jonctions de garde-corps préperforées, exigent en revanche des marges plus serrées pour garantir que les trous s’alignent correctement une fois la structure montée.
Fissures, écaillage et flambage : diagnostiquer les défauts de pli
Trois défauts reviennent le plus souvent quand un rayon de pliage n’a pas été correctement calibré : la fissuration en surface ou en profondeur, l’écaillage du revêtement sur les tôles prépeintes ou galvanisées, et le flambage localisé sur les tôles minces ou les rayons trop généreux mal maîtrisés.
Ces trois défauts pointent chacun vers une cause probable :
- Une fissuration apparaît presque toujours quand le rayon choisi est trop petit pour le matériau ou son état d’écrouissage
- Un écaillage du revêtement signale souvent un tonnage excessif ou une matrice mal ajustée qui écrase davantage que nécessaire
- Un flambage ou une ondulation sur le bord du pli trahit généralement une longueur de bride insuffisante par rapport à l’ouverture V utilisée
Face à ces symptômes, plusieurs remèdes se testent avant de rejeter une pièce ou d’arrêter une série entière :
- Augmenter le rayon intérieur d’un cran, en passant par exemple de 1T à 1,5T sur le poinçon
- Élargir l’ouverture en V de la matrice pour réduire la contrainte locale sur la fibre extérieure
- Recuire le matériau avant pliage sur les nuances connues pour leur fragilité
- Prévoir une surépaisseur de bord sur la découpe initiale pour compenser une bride trop courte
Conseil de pro : Avant de rejeter une pièce fissurée, vérifiez d’abord le sens du grain sur la tôle brute. Un simple changement d’orientation de 90 degrés sur la découpe suivante suffit parfois à éliminer complètement le défaut sans toucher ni au rayon ni au tonnage.
Ce que l’expérience d’atelier apporte à la sélection du rayon
Chez Manaracorp, la préparation d’une nouvelle commande de pliage commence toujours par une vérification physique de la tôle reçue, pas seulement par la lecture du bon de commande. L’épaisseur réelle, la nuance exacte et parfois même le lot de fabrication influencent la façon dont le matériau réagit sous la presse, et ces variations ne sont jamais parfaitement visibles sur une fiche technique fournisseur.
Avant de lancer une série, plusieurs vérifications s’imposent systématiquement :
- Réaliser une pièce d’essai sur chute de matière avant de lancer la production complète
- Enregistrer le facteur K observé sur l’essai pour la nuance et l’épaisseur concernées
- Documenter les paramètres de presse utilisés, incluant l’ouverture V et le tonnage appliqué
Sur des projets comme les garde-corps et escaliers métalliques, où le rendu esthétique compte autant que la solidité structurelle, cette rigueur d’essai évite les surprises en fin de fabrication, quand une pièce mal pliée doit être reprise ou recommencée. La même discipline s’applique aux conduits de ventilation, où la précision du pli conditionne directement l’étanchéité et l’ajustement des raccords.
Conseil de pro : Ne réutilisez jamais aveuglément un paramétrage de presse validé sur un fournisseur différent, même pour une nuance annoncée identique. Un petit essai de contrôle avant série coûte quelques minutes et évite des rejets coûteux sur une commande entière.
Perspective atelier : pourquoi l’expérience compte plus que la règle
Les tableaux et les formules donnent un cadre solide, mais aucun d’eux ne capture parfaitement la variabilité réelle d’un lot de tôle livré un mardi plutôt qu’un autre. C’est là que la règle des 8 × T ou le K de 0,44 cessent d’être des certitudes et redeviennent ce qu’ils sont vraiment : des points de départ.
L’usure progressive d’une matrice change elle aussi le rayon obtenu, sans qu’aucun calcul théorique ne le prédise à l’avance. Un poinçon qui a servi sur des milliers de pièces ne produit plus tout à fait le même résultat qu’à sa sortie d’usine. La seule parade fiable reste de tester, mesurer, et consigner ces paramètres dans un registre consultable pour la prochaine commande similaire. C’est cette accumulation d’essais documentés, plus que n’importe quelle formule isolée, qui garantit la répétabilité d’un atelier sur le long terme.
Faites valider votre pliage tôle par un atelier expérimenté
Un tableau de référence donne un point de départ, mais chaque nuance d’acier, chaque fournisseur et chaque épaisseur réelle méritent une vérification concrète avant lancement de série. C’est précisément ce que Manaracorp fait au quotidien pour les entrepreneurs, architectes et industriels du Grand Montréal : chaque rayon de pliage est testé sur pièce d’essai avant production, pas seulement calculé sur papier.
Les services de pliage et roulage de tôles de Manaracorp couvrent aussi bien les petites séries pour un projet architectural unique que les productions industrielles répétées, avec une capacité machine et une expertise matériaux couvrant l’acier, l’inox, l’aluminium et le cuivre. Que vous prépariez un garde-corps sur mesure, un réseau de conduits CVC ou une pièce structurelle complexe, notre atelier de Lachine valide chaque paramètre de pliage avant de lancer votre commande complète.
Téléversez votre dessin technique ou décrivez votre projet, et obtenez une estimation de vos travaux de pliage et de laminage sur mesure adaptée à votre épaisseur, votre matériau et vos délais de production.
Sources
Pour approfondir ou vérifier une valeur avant lancement de série, plusieurs ressources techniques se recoupent utilement :
- Comment calculer le rayon de pliage de la tôle ? | MachineMFG
- Tables de référence des rayons de courbure pour tôlerie | Xometry Pro
- Vous voulez des pliages de tôle parfaits ? Voici ce que savent les professionnels. – OIVACO TOOLING
- Maîtriser le rayon de pliage au presse-plieuse – ADH Machine Tool
- Guide de conception pour le pliage de la tôle | SogaWorks
Questions fréquentes
Quelle est la règle générale pour choisir un rayon de pliage ?
La règle de départ la plus utilisée fixe le rayon intérieur à environ une fois l’épaisseur de la tôle (1 × T) pour l’acier doux sous 6 mm, avec un ajustement à 1,25 ou 1,5 × T entre 6 et 12 mm.
Comment calculer le développé à plat d’une tôle pliée ?
On utilise la formule d’allocation de pliage BA = (π/180) × (R + K×T) × A, où R est le rayon intérieur, T l’épaisseur, K le facteur K et A l’angle de pliage en degrés.
Quel rayon de pliage prévoir pour une tôle de 4 mm ?
Pour une tôle d’acier doux de 4 mm, un rayon intérieur proche de 1 × T convient généralement, tandis que l’inox de même épaisseur demande souvent un rayon plus large, supérieur à deux fois l’épaisseur.
Quelle force faut-il pour plier une tôle ?
Le tonnage nécessaire dépend de l’épaisseur, du matériau et de l’ouverture V de la matrice ; à titre indicatif, une tôle d’acier doux de 4 mm demande généralement entre 35 et 45 tonnes par mètre linéaire avec une ouverture V adaptée.
Faut-il toujours viser le rayon minimal indiqué dans les tableaux ?
Non, un rayon légèrement supérieur au minimum théorique réduit le risque de fissuration et améliore souvent la finition esthétique, surtout sur les pièces apparentes comme les garde-corps ou les escaliers.
