Ces données, complétées par des photos et le type de support (bois ou béton), suffisent généralement à un fabricant pour préparer un devis précis et conforme aux exigences du Code de construction du Québec.
En bref:
- La mesure précise de la longueur des sections doit être réalisée bord à bord, sans soustraire l’espace pour l’assemblage, pour assurer la conformité réglementaire.
- L’évaluation de la hauteur se fait à partir du plancher fini jusqu’au sommet de la main courante, avec une hauteur standard de 1070 mm pour un palier horizontal.
- Sur un escalier, il est essentiel de mesurer la hauteur verticale de chaque marche et la longueur oblique de la volée, en vérifiant aussi la verticale et l’horizontalité des diagonales pour garantir la stabilité.
- La conformité réglementaire requiert de respecter une hauteur minimale de 920 mm en volée d’escalier et de 1070 mm sur un palier, ainsi que l’espacement maximal de 100 mm entre les éléments verticaux.
- Un relevé précis et complet, incluant photos, mesures, et croquis détaillés, permet de réaliser un devis fiable sans visite supplémentaire, en évitant retards et erreurs.
Table des matières
- Mesures pour une pose horizontale : balcons, mezzanines et paliers
- Mesures pour un garde-corps en rampant d’escalier
- Vérifier la conformité : ce que disent le Code et la RBQ
- Erreurs courantes avant d’appeler le fabricant
- Quelles tolérances prévoir pour un assemblage bien ajusté
- Quels outils utiliser pour un relevé précis
- Alignement visuel et symétrie : l’aspect esthétique du relevé
- Vérifier les interférences avec les éléments architecturaux voisins
- Pourquoi un relevé précis change tout une fois en atelier
- Transformez vos mesures en garde-corps conforme avec Manara Corp
- Questions fréquentes
- Sources
Mesures pour une pose horizontale : balcons, mezzanines et paliers
Sur un balcon, une mezzanine ou un palier, la première étape consiste à mesurer la longueur de chaque section bord à bord, soit d’un poteau d’ancrage à l’autre, sans soustraire d’espace pour l’assemblage. Notez chaque segment séparément si le tracé change de direction ou croise un coin : un garde-corps en L ou en U se mesure toujours section par section, jamais en une seule ligne continue.
La hauteur se prend à la verticale, du plancher fini jusqu’au sommet de la main courante. Sur un palier ou une surface horizontale, la hauteur attendue est généralement de 1070 mm, un repère confirmé par la CNESST. Repérez aussi le type de sol, bois ou béton, puisque l’ancrage change selon le support : des ancrages chimiques ou mécaniques pour le béton, des vis structurales ou un renfort sous le plancher pour le bois.
Avant d’appeler un fabricant, préparez ces éléments :
- La longueur exacte de chaque section, bord à bord, avec les points de départ et de fin identifiés.
- La hauteur verticale mesurée depuis le plancher fini jusqu’au sommet prévu du garde-corps.
- Le type de sol et sa composition apparente (dalle de béton, solage, terrasse de bois).
- Les angles non droits, les obstacles fixes et les plans adjacents qui pourraient gêner l’installation.
Conseil de pro : photographiez chaque section avec un ruban à mesurer déroulé et visible dans le cadre, cela évite souvent une visite technique supplémentaire avant la fabrication.
Mesures pour un garde-corps en rampant d’escalier
Un escalier demande une approche différente, puisque la hauteur et la longueur suivent la pente des marches plutôt qu’une ligne horizontale.
- Mesurez la hauteur verticale à partir du nez de chaque marche jusqu’au sommet de la main courante : la hauteur minimale en volée est habituellement de 920 mm selon la partie du Code applicable, comme le rappelle la CNESST.
- Relevez la longueur oblique de la volée, c’est-à-dire la distance mesurée en suivant l’angle de l’escalier, puis notez séparément la projection horizontale entre les deux points d’ancrage.
- Pour les trémies ou les angles non droits, mesurez la diagonale entre deux coins opposés : si les deux diagonales d’un cadre rectangulaire sont égales, l’ouverture est bien d’équerre. Certains installateurs utilisent aussi une méthode d’équerrage pratique en atelier pour valider rapidement un angle avant la fabrication.
- Notez l’échappée au-dessus des marches, soit la hauteur libre entre le nez de marche et tout élément en surplomb, et vérifiez que la main courante reste continue entre la volée et les paliers.
La transition entre une volée et un palier mérite une attention particulière, puisque la hauteur réglementaire change à cet endroit précis : plus basse dans l’escalier, plus haute une fois sur la surface plane. Un relevé qui ignore ce changement entraîne souvent une main courante mal ajustée ou un garde-corps refusé à l’inspection.
Conseil de pro : prenez toujours deux mesures diagonales dans une trémie d’escalier, même si l’ouverture semble parfaitement carrée à l’œil.
Vérifier la conformité : ce que disent le Code et la RBQ
Relier vos mesures aux exigences réglementaires évite bien des retours en chantier. Le Code de construction du Québec encadre les hauteurs, les tolérances dimensionnelles et les mains courantes dans ses parties 3 et 9, dont les exigences varient selon le type de bâtiment visé.
Un garde-corps devient obligatoire dès qu’une chute de plus de 600 mm est possible, selon la CNESST, un seuil qui détermine si votre balcon ou votre palier doit absolument en recevoir un.
Quelques repères à garder en tête pendant le relevé :
- Hauteur minimale de 920 mm en volée d’escalier, et de 1070 mm sur un palier ou une surface horizontale.
- Ouverture maximale de 100 mm entre les éléments verticaux, connue comme la règle du ballon, décrite par QCCodes : aucune sphère de 100 mm ne doit pouvoir passer entre 140 mm et 900 mm au-dessus du niveau protégé.
- La résistance structurale du garde-corps reste sous la responsabilité du propriétaire et du maître d’œuvre, rappelle la RBQ.
Conservez vos photos, croquis et mesures dans un même dossier : ces documents servent de preuve en cas de litige et facilitent la validation par un fabricant ou un inspecteur.
Erreurs courantes avant d’appeler le fabricant
La plupart des retards de chantier viennent d’un relevé pris trop tôt ou mal documenté. Mesurer sur un sous-plancher alors que le revêtement final n’est pas encore posé fausse presque toujours la hauteur réelle : le garde-corps finit trop haut ou trop bas une fois le plancher ou le nez de marche terminé installé.
L’alignement des poteaux et l’espacement des ancrages méritent aussi une vérification serrée, de même que la position prévue des vis ou boulons de fixation. Modifier l’espacement des ancrages après coup, sans recalcul, compromet la résistance structurale du garde-corps et peut en annuler la conformité, prévient la RBQ.
Avant de transmettre vos données, vérifiez que vous avez :
- La hauteur mesurée depuis le plancher ou le nez de marche fini, jamais depuis une surface temporaire.
- Les ancrages et la position des fixations clairement identifiés sur vos photos.
- Le type de sol confirmé (bois, béton) pour chaque section.
| Élément à vérifier | Pourquoi c’est important |
|---|---|
| Plancher ou nez de marche fini | Évite une hauteur fausse une fois les travaux terminés |
| Espacement des ancrages | Garantit la résistance structurale prévue |
| Type de sol (bois, béton) | Détermine la méthode de fixation appropriée |
| Angles et obstacles photographiés | Réduit le besoin d’une visite technique supplémentaire |
Quelles tolérances prévoir pour un assemblage bien ajusté
Un relevé pris au ruban à mesurer comporte presque toujours une marge d’erreur, mais cette marge doit rester minime pour que les sections s’ajustent correctement une fois fabriquées. En atelier, on distingue souvent la mesure « bord à bord », prise sur le terrain, de la cote d’usinage, qui retire les tolérances d’assemblage et l’épaisseur des finitions prévues. Préciser si vos mesures sont prises au fini ou au brut évite une incompréhension fréquente entre le chantier et l’atelier.
Pour un garde-corps composé de plusieurs sections jointes par soudure ou par boulonnage, un écart de quelques millimètres sur une longueur de section peut généralement être corrigé à l’assemblage. En revanche, un écart similaire sur une hauteur ou sur l’espacement entre barreaux devient plus difficile à rattraper après la fabrication, puisque ces dimensions touchent directement la conformité réglementaire. C’est pourquoi les relevés destinés à la fabrication gagnent à inclure une double vérification : une mesure prise à un bout de la section, une autre prise à l’autre bout, pour confirmer que la longueur reste constante sur toute sa course.
Les angles non droits demandent la même rigueur : une petite erreur de quelques degrés sur un coin se traduit par un écart beaucoup plus visible une fois le garde-corps installé sur plusieurs mètres. Mesurer systématiquement les deux diagonales d’une ouverture reste la façon la plus fiable de confirmer qu’un cadre est d’équerre avant de transmettre les mesures pour fabrication.

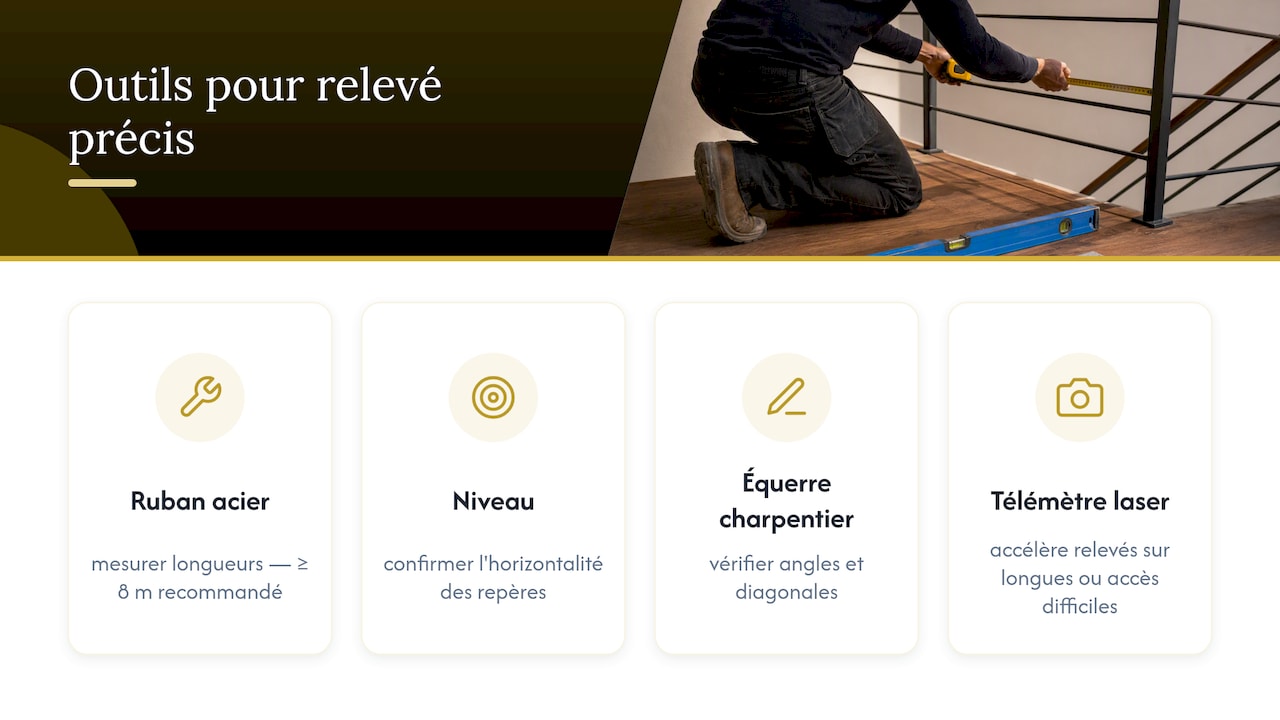

Quels outils utiliser pour un relevé précis
Un ruban à mesurer en acier d’au moins 8 mètres reste l’outil de base pour les longueurs de section, tandis qu’un niveau à bulle ou un niveau laser permet de confirmer que les points de référence sont bien horizontaux avant de prendre la hauteur. Pour les angles et les diagonales, une équerre de charpentier combinée à un ruban suffit dans la plupart des cas résidentiels.
Un télémètre laser accélère le travail sur les longues sections ou dans les espaces difficiles d’accès, comme un balcon en hauteur ou une trémie d’escalier déjà encombrée. Pour documenter le relevé, un appareil photo ou un téléphone intelligent reste indispensable : chaque section photographiée avec le ruban déroulé et visible dans le cadre donne au fabricant une référence visuelle qui complète les chiffres notés à la main.
Un carnet ou une fiche de relevé structurée, section par section, évite d’oublier une mesure une fois de retour à la maison. Certains installateurs ajoutent un niveau numérique à affichage digital pour les surfaces légèrement inclinées, où une erreur de pente peut fausser la hauteur mesurée à un bout comparativement à l’autre.
Alignement visuel et symétrie : l’aspect esthétique du relevé
Un garde-corps conforme sur le plan réglementaire peut tout de même paraître déséquilibré si l’espacement des barreaux ou la position des poteaux n’a pas été pensée en fonction de la façade ou de l’escalier dans son ensemble. Lors du relevé, il vaut mieux noter la position des éléments structuraux visibles, comme les fenêtres, les portes ou les colonnes, pour que le fabricant puisse ajuster la répartition des barreaux et garder un espacement visuellement régulier d’une section à l’autre.
Sur une façade symétrique, un décalage de quelques centimètres entre deux sections voisines peut devenir très visible une fois le garde-corps installé, même s’il reste à l’intérieur des tolérances réglementaires. Indiquer sur vos croquis les repères visuels importants, comme le centre d’une porte-fenêtre ou l’axe d’un escalier, aide l’atelier à centrer la répartition des éléments plutôt que de simplement diviser la longueur totale par un nombre fixe de barreaux.
Pour les garde-corps en plusieurs matériaux, comme l’acier combiné au verre ou à l’aluminium, la cohérence visuelle entre les sections dépend aussi d’un relevé qui capture bien les transitions entre les types de panneaux, afin d’éviter un effet de rupture entre deux segments adjacents.
Vérifier les interférences avec les éléments architecturaux voisins

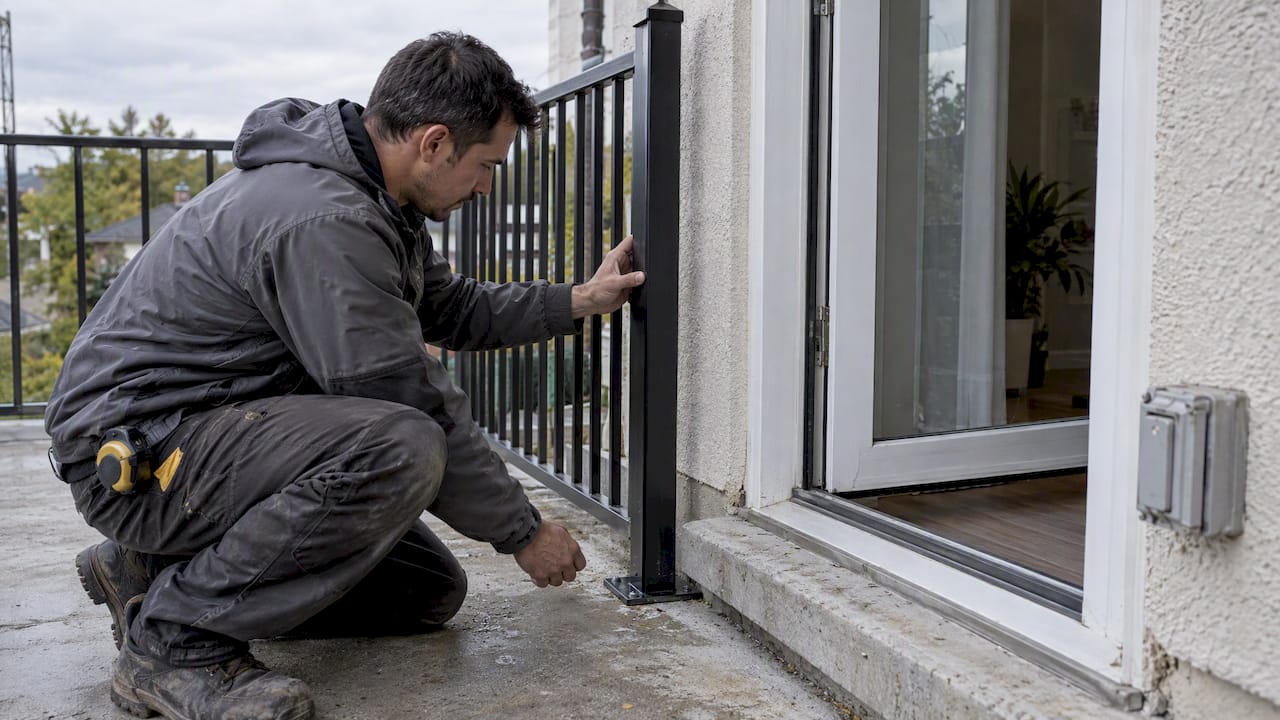

Avant de transmettre un relevé, il faut vérifier que le tracé prévu du garde-corps ne croise pas une porte, une fenêtre ou une moulure existante. Une porte qui s’ouvre vers l’extérieur sur un balcon, par exemple, peut entrer en conflit avec un poteau placé trop près du cadre, ce qui oblige à déplacer l’ancrage ou à revoir l’emplacement de la section entière.
Les moulures et les seuils en saillie méritent aussi une attention particulière, puisqu’ils modifient parfois la hauteur réelle du plancher fini à l’endroit précis où le garde-corps doit s’ancrer. De même, un luminaire extérieur, une prise électrique ou une colonne structurale déjà en place peut forcer un repositionnement des ancrages prévus, d’où l’intérêt de photographier large plutôt que de cadrer seulement la zone exacte du futur garde-corps.
Sur un escalier, vérifiez aussi que la main courante prévue n’entre pas en conflit avec un mur, une rampe existante ou un plafond bas à l’approche d’un palier. Ces vérifications simples, faites au moment du relevé, évitent des ajustements coûteux une fois les pièces fabriquées en atelier.
Pourquoi un relevé précis change tout une fois en atelier
Un relevé bien documenté transforme directement la qualité du résultat final. Chez Manara Corp, nous fabriquons et installons des garde-corps sur mesure dans le Grand Montréal, à partir de la découpe laser, du pliage et de la soudure des escaliers et des structures métalliques que nous produisons en atelier.
Quand nous recevons des mesures bord à bord, des photos avec repères métriques, le type de sol et un croquis des angles particuliers, nous pouvons préparer un devis exploitable sans visite technique préalable dans la plupart des cas. Nous vérifions systématiquement la position des ancrages et les tolérances d’assemblage avant de lancer la fabrication, pour éviter toute retouche une fois les pièces livrées sur le chantier.
— Ash
Transformez vos mesures en garde-corps conforme avec Manara Corp
Une fois votre relevé en main, longueur bord à bord, hauteur verticale, espacement et type de sol, nous pouvons entamer la fabrication de votre garde-corps en acier, inox ou aluminium, découpé et plié dans notre atelier de Lachine puis installé directement chez vous ou sur votre chantier. Nous couvrons l’île de Montréal, Laval, la Rive-Sud et l’Ouest-de-l’Île, et nous adaptons chaque projet à ses contraintes réelles, qu’il s’agisse d’un balcon résidentiel ou d’un escalier commercial complexe.
Pour obtenir un devis, transmettez-nous vos mesures bord à bord, vos photos avec repères, le type de support et un croquis des angles particuliers. Notre page garde-corps sur mesure présente nos réalisations, et vous pouvez nous contacter directement pour discuter de votre projet.
Cet article constitue une information générale et ne remplace pas l’avis d’un avocat qualifié. Consultez un professionnel du droit qualifié à propos de votre cas personnel avant d’agir sur la base de ce contenu.
Questions fréquentes
Quelles sont les normes pour les garde-corps au Québec en 2026 ?
Les exigences restent fondées sur le Code de construction du Québec et sur les seuils rappelés par la CNESST : garde-corps obligatoire dès 600 mm de hauteur de chute, 920 mm en volée d’escalier et 1070 mm sur un palier. Il reste prudent de vérifier la version en vigueur du Code applicable à votre municipalité avant les travaux.
Quelle est la distance minimale entre les barreaux d’un garde-corps ?
L’espacement maximal entre les éléments verticaux est de 100 mm, selon la règle du ballon décrite par QCCodes : aucune sphère de ce diamètre ne doit pouvoir passer entre 140 mm et 900 mm au-dessus du niveau protégé. Cette règle s’applique autant aux garde-corps horizontaux qu’à ceux installés en rampant d’escalier.
Qui est responsable de la conformité d’un garde-corps ?
La RBQ rappelle que la conformité d’un garde-corps relève du propriétaire et du maître d’œuvre, pas seulement du fabricant ou de l’installateur. Toute modification des ancrages ou des fixations après l’installation initiale exige de nouveaux calculs ou essais signés par un ingénieur.
Quelles mesures dois-je transmettre pour obtenir un devis de garde-corps ?
Un fabricant a besoin de la longueur bord à bord de chaque section, de la hauteur verticale mesurée depuis le plancher ou le nez de marche fini, et du type de sol (bois ou béton) à chaque point d’ancrage. Des photos avec un ruban à mesurer visible et un croquis des angles particuliers complètent généralement ce dossier et évitent une visite technique supplémentaire.
Faut-il un permis pour installer un garde-corps au Québec ?
Les exigences de permis varient selon la municipalité et l’ampleur des travaux, ce qui rend nécessaire une vérification directe auprès de votre service municipal avant d’entamer le projet. Dans tous les cas, le garde-corps installé doit respecter les hauteurs et l’espacement prévus par le Code de construction, peu importe qu’un permis soit exigé ou non.
