On ne fixe pas un garde-corps « dans la brique » comme on fixe une tablette : la brique ne sert que de support de passage, et la charge doit finir dans une structure capable de la reprendre. Sur une brique pleine en bon état, un scellement chimique avec tige filetée est la solution la plus fiable. Sur une brique creuse, il faut un tamis et une résine. Sur un simple parement, on ancre derrière la brique, jamais dedans. Voici comment faire la différence et poser correctement, selon les pratiques et les codes qui s’appliquent à Montréal et au Québec.
En bref
- Identifiez d’abord le support : brique pleine, brique creuse ou parement décoratif posé sur une structure. Le choix de l’ancrage en dépend entièrement.
- Le scellement chimique est la méthode la plus fiable pour les matériaux non homogènes ou anciens. Pour la brique creuse, il se fait avec un tamis.
- Respectez les distances aux bords, la profondeur de perçage et nettoyez chaque trou (brossage, soufflage) avant d’injecter la résine.
- Au Québec, le garde-corps doit résister aux charges minimales du Code. Changer l’espacement des ancrages ou la taille des vis exige un calcul signé par un ingénieur de l’Ordre des ingénieurs du Québec.
Table des matières
- Pourquoi la brique complique la fixation d’un garde-corps
- Identifier le support avant de choisir l’ancrage
- Scellement chimique ou cheville mécanique
- Les étapes d’une pose réussie
- Distances aux bords et profondeur d’ancrage
- Ce que le Code exige au Québec
- Quand fixer dans la structure derrière la brique
- Notre point de vue : ne demandez pas à la brique ce qu’elle ne peut pas donner
- Fabrication et pose avec Manara Corp
- Erreurs courantes à éviter
- Questions fréquentes
- Sources
Pourquoi la brique complique la fixation d’un garde-corps
Un garde-corps de balcon ou d’escalier subit des efforts latéraux répétés : une personne qui s’appuie, un enfant qui s’y suspend, un meuble qu’on déplace. Ces efforts se concentrent sur quelques points d’ancrage. Dans le béton armé, la matière est homogène et résistante. La brique, elle, est un assemblage de blocs et de joints de mortier, souvent vieillissants à Montréal où une grande partie du parc immobilier est en maçonnerie.
Trois problèmes reviennent sur les chantiers :
- L’éclatement. Une cheville mécanique qui s’expanse dans la brique crée une pression de l’intérieur. Trop près d’un bord, d’un joint fragile ou d’un coin, le bloc se fend.
- Les vides cachés. Une brique d’apparence pleine peut comporter des perforations. Selon une fiche technique de Meridian Brick / Canada Brick (mai 2017), une brique dite pleine peut avoir des trous représentant jusqu’à 25 % de sa surface d’appui. On ne présume donc jamais qu’un bloc est totalement massif.
- Le support qui n’est pas porteur. Beaucoup de murs de brique ne sont qu’un revêtement devant une structure de bois, d’acier ou de béton.
Identifier le support avant de choisir l’ancrage
Brique pleine
La brique pleine offre une bonne accroche, mais elle reste plus fragile que le béton, comme le rappelle un guide de scellement consulté pour cet article. Elle accepte une tige filetée scellée à la résine. Elle supporte mal une cheville à expansion forte posée près d’un bord.
Brique creuse
La brique creuse est composée de parois minces séparées par des alvéoles. Une cheville mécanique n’y trouve presque rien à serrer. Le scellement chimique avec tamis est ici obligatoire selon la même source : le manchon-treillis retient la résine dans l’alvéole et forme un bouchon qui s’agrippe aux parois. Hilti Canada indique d’ailleurs que ses manchons-treillis HIT-SC limitent le gaspillage de mortier dans les supports creux.
Parement de brique
Le parement est un revêtement. Selon RénoAssistance, les briques de parement servent plus souvent de revêtement mural décoratif que d’élément de construction. Ancrer un garde-corps dans cette seule couche revient à l’accrocher à une façade. Les attaches du parement elles-mêmes doivent être calculées et fixées à la structure porteuse selon la norme CSA A370 ou A371, comme le précise une fiche technique de Cecobois sur le CNB 2020 et le Code du Québec 2015. Le garde-corps doit donc traverser le parement et s’ancrer dans la structure, ou être fixé à un élément conçu pour reporter les charges.
| Support | Ancrage typique | À éviter |
|---|---|---|
| Brique pleine saine | Tige filetée scellée à la résine | Cheville à expansion près d’un bord ou d’un joint |
| Brique creuse | Résine avec tamis (manchon-treillis) et tige filetée | Cheville mécanique seule, vis dans les alvéoles |
| Parement sur structure | Traversée du parement, ancrage dans la structure porteuse | Fixation dans le parement seul |
| Brique ancienne, friable | Évaluation sur place, souvent fixation sur la structure | Perçage sans sondage préalable |

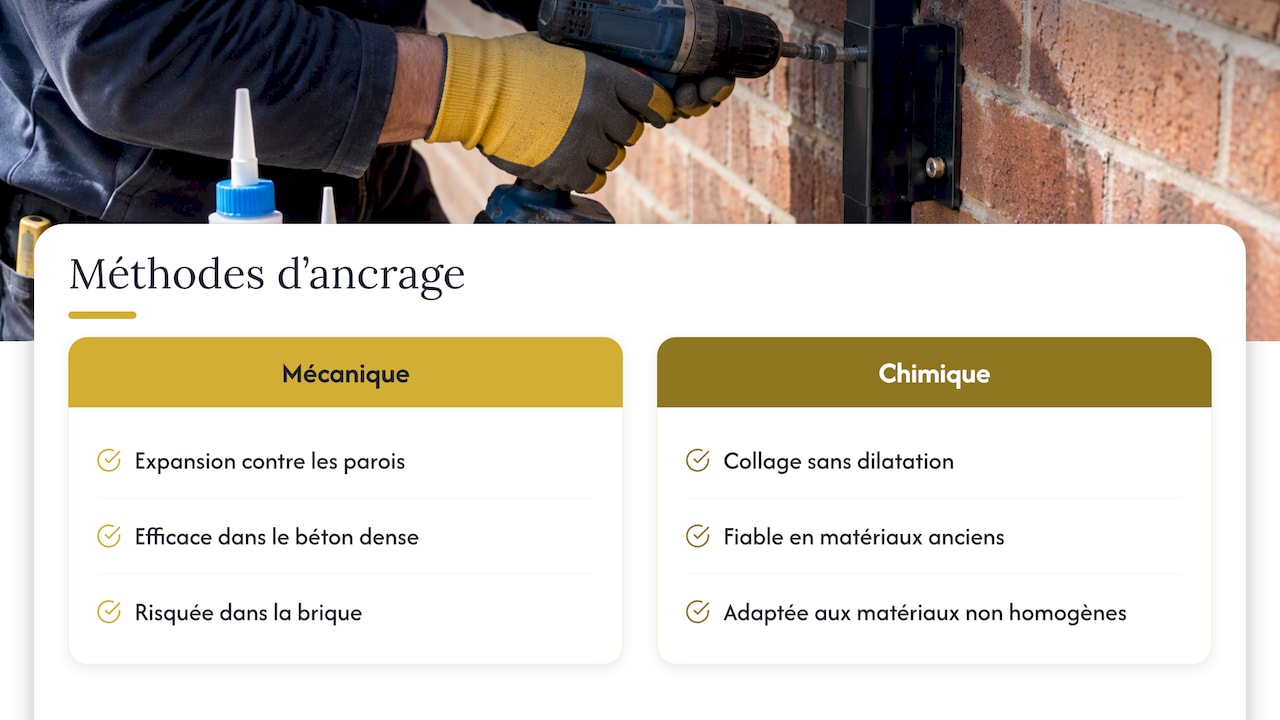

Scellement chimique ou cheville mécanique
Une cheville mécanique fonctionne par expansion : elle pousse contre les parois du trou. C’est efficace dans un béton dense, risqué dans une brique. Le scellement chimique, lui, crée un collage structurel sans effort de dilatation, ce qui en fait la méthode la plus fiable pour les matériaux non homogènes ou anciens, d’après le guide de scellement déjà cité.
Sur le plan technique, Hilti Canada indique que son mortier HIT-HY 270 est homologué pour la maçonnerie pleine, creuse, à épaisseur multiple et non armée, et que le matériau support doit être sec. La gamme comprend aussi des tiges filetées HAS. Retenez surtout la logique : on choisit un système dont la fiche technique couvre précisément votre type de maçonnerie, et on le pose selon cette fiche. Hilti présente par ailleurs l’ancrage postinstallé dans la maçonnerie comme applicable aux mains courantes, avec des méthodes de calcul de capacité selon le matériau.
Le choix entre méthode mécanique et chimique tient compte de quatre paramètres : le type de maçonnerie, la profondeur d’ancrage, la distance par rapport aux bords et la température de pose. Ce dernier point compte au Québec : une résine posée par grand froid ne durcit pas comme prévu, et la fiche technique du produit indique sa plage d’utilisation. Un chantier d’hiver se planifie en conséquence.
Les étapes d’une pose réussie
- Sonder le mur. Frappez la brique, repérez les sons creux, les joints qui s’effritent, les briques fissurées. Sur un mur ancien, un maçon ou un ingénieur peut confirmer si la maçonnerie est saine.
- Repérer la structure. Déterminez ce qui se trouve derrière : brique pleine sur plusieurs rangs, vide d’air, ossature. C’est là que la charge doit aboutir.
- Tracer les points d’ancrage. Éloignez-vous des bords, des coins et des joints dégradés. Pour le béton, nous détaillons la règle des distances dans notre article sur la fixation d’un garde-corps sur béton au Québec. Pour la brique, la prudence est plus grande encore, car le matériau est moins résistant.
- Percer au bon diamètre et à la bonne profondeur. Suivez les préconisations du fabricant de résine. En brique creuse ou perforée, percez sans percussion forte, ou en rotation seule, pour ne pas fendre les parois.
- Nettoyer le trou. Le protocole de pose d’un scellement chimique exige un brossage puis un soufflage. Un trou poussiéreux empêche la résine d’adhérer, et c’est l’erreur la plus fréquente.
- Installer le tamis si nécessaire, puis injecter la résine. Remplissez depuis le fond pour chasser l’air, insérez la tige filetée en la tournant légèrement.
- Respecter le temps de durcissement. Ne chargez ni ne serrez avant la fin du délai indiqué sur la fiche technique, qui varie selon la température.
- Vérifier l’ensemble. Platines de niveau, serrage au couple prescrit, jeu nul, étanchéité des percements pour éviter l’infiltration d’eau dans la brique.
La protection contre l’eau mérite une attention particulière. Un trou qui laisse l’eau s’infiltrer et geler dans la maçonnerie dégrade la brique au fil des cycles de gel et de dégel. Un joint d’étanchéité adapté autour des platines et des tiges prolonge la durée de vie de l’ancrage.
Distances aux bords et profondeur d’ancrage
Les recommandations techniques insistent sur trois points : respecter la profondeur et le diamètre de perçage prévus par le fabricant, éviter de percer trop près des bords pour prévenir l’éclatement, et nettoyer soigneusement les trous. Les guides de pose consultés avancent des distances minimales de l’ordre de 8 à 10 cm entre le trou et le bord du support, ce qui correspond à ce que nous appliquons comme point de départ sur nos chantiers, sous réserve de la fiche du produit retenu et du calcul de l’ingénieur lorsqu’il est requis.
Quelques conséquences pratiques :
- Sur un muret de brique étroit, il est souvent impossible d’ancrer sur le dessus sans fissurer. On privilégie alors une fixation sur la face, ou une fondation qui reçoit les poteaux.
- Entre deux ancrages, gardez une distance suffisante : des trous trop rapprochés fragilisent le bloc comme une ligne de perforation.
- Ne percez pas dans un joint de mortier vieilli : il n’offre aucune tenue réelle.
Ce que le Code exige au Québec
Au Québec, la référence est le Code de construction du Québec, chapitre I – Bâtiment, publié avec le CNB 2015 modifié. Le CNRC précise que les exigences relatives aux escaliers, rampes, mains courantes et garde-corps y ont été mises à jour pour réduire les chutes.
Selon la Régie du bâtiment du Québec, les garde-corps doivent résister aux charges minimales fixées par le Code : sous-section 9.8.8 pour les bâtiments visés par la partie 9, et article 4.1.5.15 pour la partie 3. Ce qui nous concerne directement : toute modification faite à l’installation, comme allonger l’espacement des ancrages ou réduire la taille des vis, nécessite de nouveaux essais ou de nouveaux calculs signés par un ingénieur membre de l’Ordre des ingénieurs du Québec.
Cela touche de plein fouet la fixation sur brique. Un système testé pour un ancrage sur béton ne devient pas automatiquement conforme sur de la brique. Si le support impose un autre ancrage, un autre espacement ou une autre profondeur, le calcul doit suivre. La norme CSA A500, qui spécifie les exigences de matériaux, de conception, de construction, d’essai et de performance des garde-corps permanents, sert de cadre commun de conception.
Pour le détail des charges et des hauteurs, consultez nos articles sur la résistance d’un garde-corps de balcon au Québec et sur le règlement des balcons à Montréal. Pour un bâtiment en copropriété ou un immeuble locatif, la CNESST s’applique aussi aux travaux en hauteur : l’entrepreneur doit prévoir une protection antichute pendant la pose.
Quand fixer dans la structure derrière la brique
Certaines situations ne se règlent pas avec une meilleure résine. Il faut ancrer dans la structure porteuse, voire faire valider le détail par un ingénieur, quand :
- la brique est un parement et non un mur porteur ;
- la maçonnerie est fissurée, désagrégée ou saturée d’eau ;
- le muret est trop étroit pour respecter les distances aux bords ;
- le garde-corps protège une chute importante (balcon élevé, escalier extérieur d’un immeuble de plusieurs logements) ;
- vous devez modifier l’espacement ou la quincaillerie d’un système déjà éprouvé.
Dans ces cas, l’ancrage se fait dans une dalle, une poutre, une plaque d’acier ou une ossature, et la brique est simplement traversée. Si votre structure est en bois, notre article sur la fixation d’un garde-corps métallique sur bois explique les points à surveiller.
Notre point de vue : ne demandez pas à la brique ce qu’elle ne peut pas donner
Nous fabriquons et posons des garde-corps à Montréal, Laval, sur la Rive-Sud et dans l’Ouest-de-l’Île. Sur la brique, la même erreur revient : on choisit le garde-corps d’abord, puis on cherche où l’attacher. Nous faisons l’inverse. Nous examinons le mur, nous identifions où la charge peut réellement passer, puis nous dessinons les platines, les entraxes et les poteaux en fonction de ce support. Comme tout est fabriqué dans notre atelier de Lachine, il est facile d’adapter une platine de 150 mm plutôt que de forcer l’ancrage près d’un bord.
Notre conseil aux entrepreneurs et aux copropriétés : faites le sondage du mur avant la soumission, pas le jour de la pose. Un mur de brique ancien qui révèle ses faiblesses au moment du perçage fait perdre du temps à tout le monde. Et ne cherchez pas à gagner sur les ancrages : un point de fixation de moins ou une vis plus petite n’est jamais une économie sur un garde-corps.
— Ash
Fabrication et pose avec Manara Corp
Manara Corp conçoit, fabrique et installe des garde-corps sur mesure en acier, inox et aluminium dans le Grand Montréal, ainsi que des escaliers et des clôtures. Les pièces sont découpées au laser, pliées, roulées et soudées dans notre atelier, puis posées par notre équipe, en français ou en anglais, pour les entrepreneurs, architectes, gestionnaires d’immeubles et propriétaires. Avant de fabriquer, préparez le chantier avec notre liste de vérification, puis contactez-nous avec des photos du mur et vos dimensions.
Erreurs courantes à éviter
- Poser une cheville à expansion dans une brique creuse. Elle ne trouve aucune matière pour tenir.
- Oublier de nettoyer le trou. La résine adhère à la poussière, pas à la brique.
- Percer sur le dessus d’un muret mince. C’est la cause classique de fissure.
- Utiliser des vis à bois ou des tirefonds dans des chevilles en plastique sans validation pour la charge d’un garde-corps.
- Ignorer l’eau. Une infiltration autour d’une platine abîme la brique à long terme.
- Poser par temps trop froid sans vérifier la plage d’utilisation de la résine.
Questions fréquentes
Peut-on visser directement dans de la brique pour un garde-corps ?
On ne visse pas un garde-corps directement dans la brique. La vis ou la cheville doit être conçue pour la maçonnerie, et sur une brique creuse ou ancienne le scellement chimique est la méthode la plus fiable. Tout changement de vis ou d’espacement par rapport à un système éprouvé doit être validé par un ingénieur.
Quel est le meilleur ancrage pour la brique ?
Pour une brique pleine saine, une tige filetée scellée à la résine donne le meilleur résultat. Pour une brique creuse, on ajoute un tamis. Il faut choisir un produit dont la fiche technique couvre votre type de maçonnerie et respecter la profondeur, les distances aux bords et la température de pose.
Comment fixer un garde-corps sur un parement de brique ?
On ne l’ancre pas dans le parement seul. Le garde-corps doit être fixé à la structure porteuse derrière la brique, ou à un élément apte à reporter les charges. Le parement n’est qu’un revêtement, dont les propres attaches sont calculées selon la norme CSA A370 ou A371.
À quelle distance du bord peut-on percer la brique ?
Percer trop près d’un bord fait éclater le bloc. Les guides de pose parlent d’environ 8 à 10 cm au minimum, mais la valeur exacte dépend du produit, du type de brique et du calcul. En cas de doute, faites valider le détail.
Faut-il un ingénieur pour un garde-corps fixé sur brique ?
Cela dépend du bâtiment et de la modification. Selon la Régie du bâtiment du Québec, changer l’espacement des ancrages ou la taille des vis par rapport à un système éprouvé exige de nouveaux calculs signés par un ingénieur de l’Ordre des ingénieurs du Québec. Pour un immeuble de plusieurs logements, demandez-le dès la conception.
