L’acier se découpe au laser fibre jusqu’à environ 20 à 25 mm selon la puissance de la machine, l’inox et l’aluminium suivent des maxima variables selon l’alliage, et le bois ou le MDF au laser CO2 plafonnent autour de quelques millimètres. Ces chiffres restent des ordres de grandeur : la machine, le gaz d’assistance et la géométrie de la pièce font varier la limite réelle. Le tableau ci-dessous précise ces plages par matériau.
En bref:
- La découpe laser d’acier au carbone peut atteindre environ 20 à 25 mm d’épaisseur avec une machine de 4 à 6 kW, mais la capacité exacte dépend de la machine, du gaz et de la géométrie de la pièce.
- Pour des tôles épaisses, la tolérance standard reste autour de ±0,127 mm, mais il faut prévoir une marge d’environ 10 % de l’épaisseur pour garantir un bon ajustement.
- La puissance, le gaz d’assistance et la géométrie influencent fortement la qualité et la faisabilité de la découpe, surtout pour l’inox, l’aluminium ou de grandes épaisseurs.
- La préparation et la validation en atelier, notamment par un essai sur matière, évitent des erreurs coûteuses en série, en particulier pour les pièces épaisses ou critiques.
- La limite réelle d’épaisseur dépend toujours de la combinaison de la machine, des réglages et du matériau, et ne peut être déterminée uniquement par un tableau générique.
Table des matières
- Quelle épaisseur de découpe laser par matériau ?
- Quelles tolérances viser selon l’épaisseur de la tôle ?
- Pourquoi deux ateliers donnent des maxima différents ?
- Comment concevoir ses pièces selon l’épaisseur visée ?
- Gravure laser ou découpe complète : quelles limites ?
- L’expertise d’atelier derrière chaque cote annoncée
- Pourquoi l’épaisseur crée des déformations thermiques ?
- Comment préparer vos pièces avant l’envoi en atelier ?
- Des exemples concrets selon l’épaisseur choisie
- Ce que les fiches techniques ne disent jamais assez clairement
- Besoin d’une pièce découpée sur mesure à Montréal ?
- Sources
- Questions fréquentes
Quelle épaisseur de découpe laser par matériau ?
La question revient sans cesse chez les gens qui préparent un plan avant de l’envoyer en atelier : jusqu’où peut-on aller en épaisseur, et à quel prix en qualité de coupe ? La réponse dépend du type de laser (fibre ou CO2), de la puissance installée et du gaz utilisé, mais des repères solides existent pour chaque matériau courant.
Les lasers fibre industriels modernes, souvent équipés de sources de 4 à 6 kW, atteignent couramment 20 à 25 mm sur l’acier, avec des résultats propres tant que la puissance suit l’épaisseur. L’inox et l’aluminium demandent généralement plus de puissance pour une même épaisseur, à cause de leur conductivité thermique et de leur réactivité au gaz d’assistance.
| Matériau | Épaisseur maximale courante | Remarque sur la tranche |
|---|---|---|
| Acier au carbone | Jusqu’à environ 20-25 mm | Coupe rapide à l’oxygène, tranche légèrement oxydée |
| Acier inoxydable | Généralement 12-20 mm selon puissance | Azote recommandé pour une tranche brillante sans oxydation |
| Aluminium | Souvent 10-15 mm selon alliage | Demande plus de puissance, tranche sensible aux projections |
| Cuivre et alliages cuivreux | Généralement limité à quelques mm | Haute réflectivité, exige un laser fibre adapté |
| Bois et MDF (laser CO2) | Jusqu’à environ 6 mm pour un rendu propre | Risque de brûlure au delà, selon les ateliers spécialisés |
| Plexiglas / acrylique | Généralement jusqu’à 10-15 mm | Tranche polie possible au laser CO2 bien réglé |
Ces plages viennent d’observations de terrain sur des machines industrielles courantes : des ateliers rapportent des maxima commerciaux proches de 25 mm sur l’acier, mais la cote finale dépend toujours de la machine disponible chez le fournisseur consulté. Pour l’inox en particulier, la découpe laser inox impose des ajustements de paramètres propres à l’alliage et à l’épaisseur visée.
Quelles tolérances viser selon l’épaisseur de la tôle ?
Les tolérances resserrent naturellement pour les tôles fines et s’élargissent avec l’épaisseur. La référence commerciale la plus citée reste ±0,127 mm (±0,005 pouce) pour une découpe standard, avec des précisions de ±0,05 mm atteignables sur des tôles fines dans des conditions optimales.
- Tôles de moins de 3 mm : tolérance courante entre ±0,05 et ±0,15 mm.
- Tôles de 3 à 6 mm : tolérance courante entre ±0,1 et ±0,2 mm.
- Tôles de 6 à 12 mm : tolérance courante entre ±0,2 et ±0,3 mm.
- Au delà de 12 mm : la déformation thermique devient le facteur limitant, plus que la précision de la tête laser elle même.
Sur une plaque de 10 mm, viser ±1 mm de marge évite bien des surprises au moment de l’assemblage.
Sur une tôle de 10 mm d’épaisseur, une tolérance approchée d’environ 10 % (soit près de 1 mm) constitue un repère pratique largement utilisé dans l’industrie, selon ce guide technique.
Le kerf, cette largeur de matière retirée par le faisceau, complique le calcul des cotes finales. Pour un laser fibre sur métal, il varie généralement entre 0,1 et 0,5 mm et augmente avec l’épaisseur de la pièce. En pratique, un dessinateur doit compenser ce kerf directement dans le logiciel de CAO, sinon une pièce censée mesurer 100 mm de large ressort systématiquement un peu plus étroite que prévu.
Pourquoi deux ateliers donnent des maxima différents ?
La technologie du laser change tout. Un laser CO2 excelle sur les matériaux non métalliques et les tôles fines, alors qu’un laser fibre, plus puissant à watt égal, s’attaque aux fortes épaisseurs métalliques avec un rendement supérieur. La puissance installée, mesurée en kilowatts, fixe directement le plafond d’épaisseur : une source de 2 kW ne rivalisera jamais avec une source de 6 kW sur de l’acier de 20 mm.
Le gaz d’assistance joue un rôle tout aussi déterminant sur le résultat visuel et la vitesse. L’azote produit une tranche propre et brillante, sans oxydation, tandis que l’oxygène accélère la coupe sur l’acier au prix d’une légère oxydation sur les bords. D’autres paramètres pèsent aussi dans la balance :
- La distance focale et son réglage précis selon l’épaisseur de la pièce.
- La pureté et la pression du gaz d’assistance, qui influencent directement la qualité de la tranche.
- La fixation de la pièce sur la table, cruciale pour éviter tout mouvement pendant la découpe des pièces épaisses.
- La géométrie de la pièce elle même, qui peut créer des zones de surchauffe locale sur des découpes complexes.
Conseil de pro : avant de valider un plan pour une pièce épaisse, demandez toujours quel gaz sera utilisé. Le choix entre azote et oxygène change autant la facture finale que l’aspect de la tranche. La puissance de la découpe laser reste le premier facteur à vérifier avant de fixer une épaisseur cible.
Comment concevoir ses pièces selon l’épaisseur visée ?
Un plan bien pensé évite bien des retours d’atelier. Voici les règles qui font gagner du temps, peu importe l’épaisseur choisie.
- Fixez un diamètre minimal de perçage proportionnel à l’épaisseur. En règle générale, visez un diamètre au moins égal à l’épaisseur de la tôle, parfois davantage sur les matériaux très conducteurs comme l’aluminium.
- Espacez suffisamment les découpes entre elles. Un espacement minimal d’environ une à deux fois l’épaisseur limite les déformations thermiques et les collisions entre pièces détachées.
- Gardez une marge par rapport aux bords. Une découpe trop proche du bord d’une tôle épaisse fragilise la pièce et augmente le risque de gauchissement.
- Précisez les tolérances fonctionnelles plutôt qu’une tolérance générique. Un trou de boulon n’a pas besoin de la même précision qu’une arête visible d’un garde-corps.
- Anticipez le pliage et le soudage dans vos cotes. Une pièce destinée au pliage doit intégrer une marge de rayon intérieur, sinon la découpe parfaite au laser ne compensera pas un pli mal calculé.
Gravure laser ou découpe complète : quelles limites ?
La gravure laser ne perce pas la matière, elle marque la surface sur une profondeur contrôlée, généralement de quelques dixièmes de millimètre jusqu’à un ou deux millimètres selon la puissance et le nombre de passes effectuées.
- La découpe complète traverse toute l’épaisseur en une ou plusieurs passes, selon le matériau et la puissance disponible.
- La gravure en passes multiples permet un marquage plus profond, mais rallonge le temps de cycle et peut chauffer localement la pièce.
- Sur du métal, la gravure sert surtout à l’identification (numéros de série, logos) plutôt qu’à un usinage structurel.
- Pour un usinage profond et précis, mieux vaut passer à une opération d’usinage classique plutôt que de forcer une gravure laser au delà de sa plage efficace.
L’expertise d’atelier derrière chaque cote annoncée
Chez Manaracorp, valider la faisabilité d’une pièce épaisse ne se limite jamais à une simple lecture de tableau. Chaque commande passe par un contrôle visuel de la tôle, un essai de coupe sur un chute quand la géométrie est complexe, puis une vérification de la déformation avant de lancer la production complète.
Sur les pièces au delà de 12 mm, l’ajustement de la fixation et le choix du gaz font souvent plus de différence sur la qualité finale que la puissance brute de la machine. Un essai matière révèle en quelques minutes ce qu’un plan seul ne peut pas garantir.
Ce réflexe d’essai avant production évite des surprises coûteuses sur les grandes séries et sur les pièces destinées à des garde-corps ou des escaliers où l’aspect de la tranche compte autant que la cote.
Pourquoi l’épaisseur crée des déformations thermiques ?
Plus une tôle est épaisse, plus elle accumule de chaleur pendant la coupe, et cette chaleur ne s’évacue pas aussi vite que sur une tôle fine. Le résultat le plus fréquent est un léger gauchissement, particulièrement visible sur l’acier inoxydable et l’aluminium, deux matériaux sensibles à la dilatation thermique.

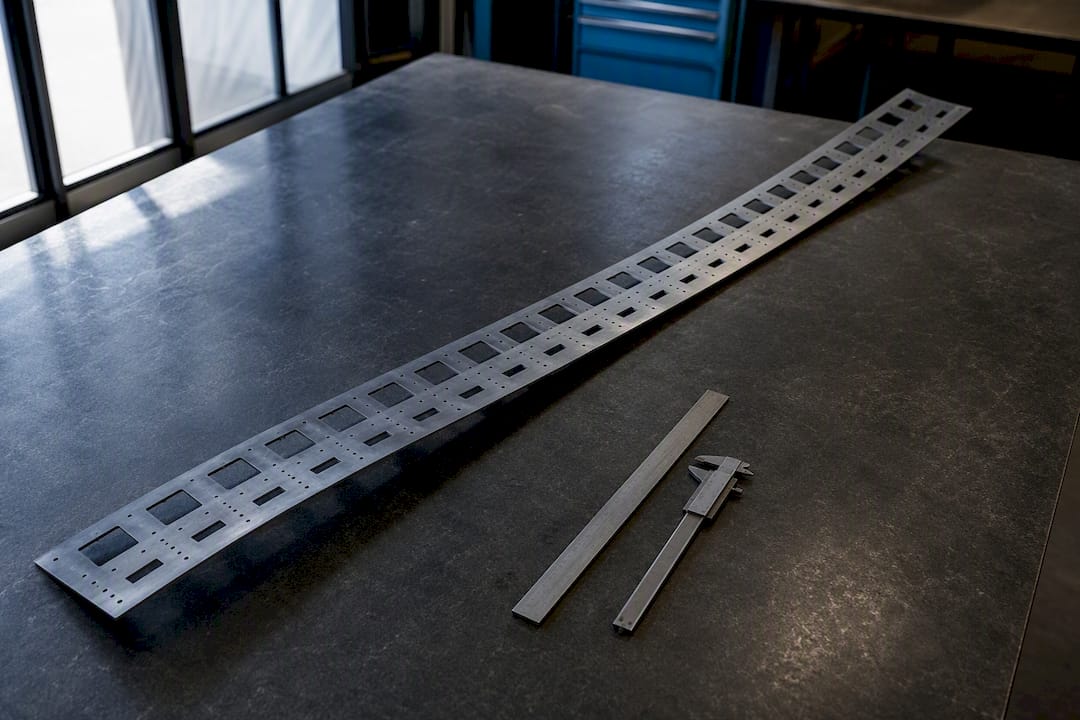

Sur les pièces longues et minces, même en faible épaisseur, la chaleur accumulée sur une longue trajectoire de coupe peut créer une courbure progressive, presque invisible à l’œil pendant la découpe mais mesurable une fois la pièce refroidie. C’est pourquoi certains ateliers alternent l’ordre des découpes plutôt que de suivre le tracé le plus logique visuellement : couper en zigzag plutôt qu’en continu répartit la chaleur et limite la déformation.

Le choix du gaz influe également ici. L’azote, plus froid à la sortie de la buse, limite parfois l’échauffement localisé comparé à l’oxygène, dont la réaction exothermique ajoute de la chaleur au point de coupe. Sur des pièces critiques en épaisseur moyenne à forte, un temps de refroidissement entre passes ou un ordre de découpe optimisé fait souvent la différence entre une pièce plane et une pièce à redresser après coup.

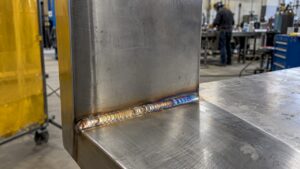

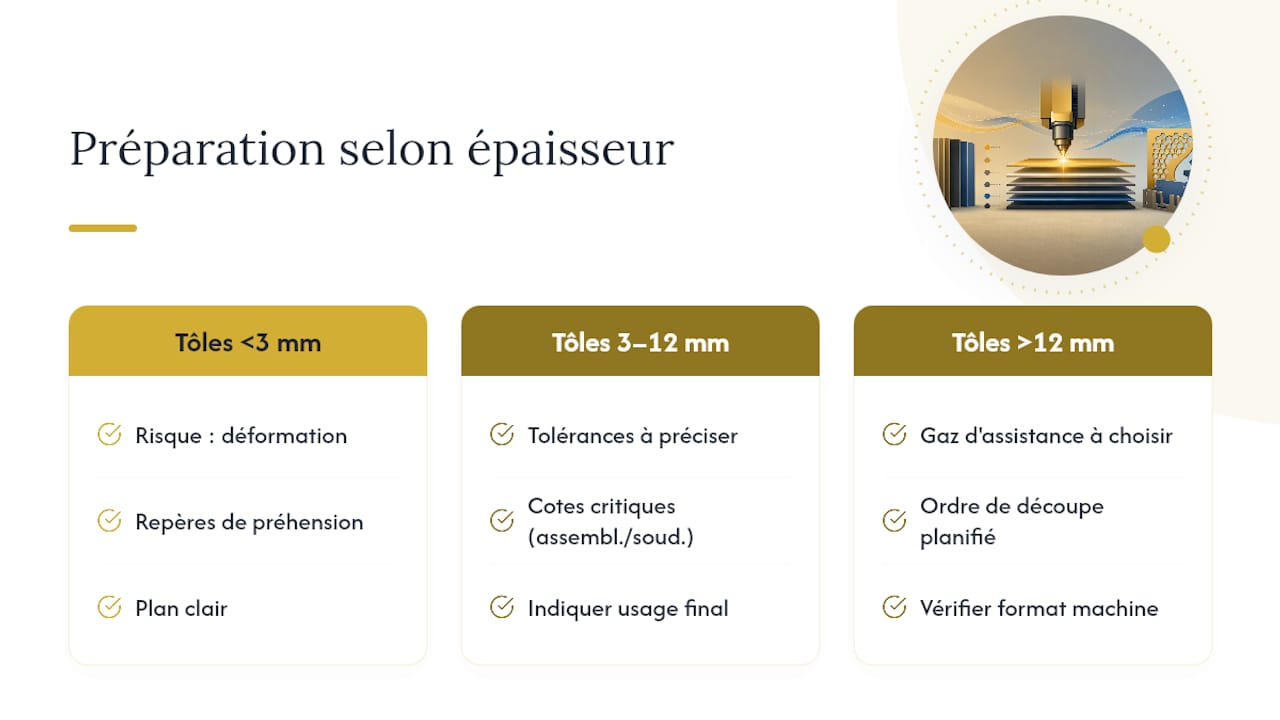

Comment préparer vos pièces avant l’envoi en atelier ?
La préparation change selon l’épaisseur visée, et anticiper ces différences évite des allers retours inutiles avec le fournisseur.
Pour les tôles fines, moins de 3 mm, le principal risque est la manipulation : une tôle mince se déforme facilement au transport ou lors de la fixation sur la table de découpe. Un plan clair avec des repères de préhension aide l’atelier à manipuler la pièce sans la marquer.
Pour les épaisseurs moyennes, entre 3 et 12 mm, la préparation porte surtout sur les tolérances fonctionnelles à préciser clairement sur le dessin plutôt que de laisser l’atelier deviner l’usage final de chaque cote. Indiquer explicitement quelles cotes sont critiques (assemblage, soudure, esthétique) accélère la validation.
Pour les fortes épaisseurs, au delà de 12 mm, mieux vaut discuter en amont avec l’atelier du gaz d’assistance souhaité et de l’ordre de découpe pour les grandes pièces. Une table de découpe suffisamment longue conditionne aussi la faisabilité d’une pièce hors norme : vérifier le format utile de la machine avant de dessiner une pièce de plusieurs mètres évite une déconvenue tardive.

Des exemples concrets selon l’épaisseur choisie
Un garde-corps extérieur en acier de 6 mm illustre bien un cas courant : l’épaisseur suffit pour la résistance structurale exigée, la découpe à l’oxygène reste rapide et économique, et la légère oxydation de la tranche disparaît sous la peinture ou la galvanisation.
À l’inverse, une plaque signalétique en inox de 2 mm demande une tranche impeccable, visible sans traitement de surface. Ici, l’azote devient le choix logique malgré son coût plus élevé, parce que l’esthétique prime sur la vitesse de production.
Une structure d’escalier en acier de 20 mm pousse la machine vers sa limite haute : la vitesse de coupe chute nettement par rapport à une tôle de 6 mm, et l’atelier doit valider au préalable que la puissance disponible tient la cote sur toute la longueur de la pièce sans dérive thermique. Pour ce type de projet, une consultation directe avec l’atelier avant la conception finale évite de dessiner une pièce qui dépasse la capacité réelle de la machine.
Enfin, une pièce décorative en MDF de 4 mm reste dans la zone confortable du laser CO2, avec une tranche nette et sans besoin de gaz d’assistance particulier, contrairement aux métaux.
Ce que les fiches techniques ne disent jamais assez clairement
La plupart des guides sur la découpe laser présentent les maxima d’épaisseur comme des chiffres fixes, presque universels. C’est trompeur. La vraie variable n’est pas le matériau, c’est la combinaison précise entre la puissance installée, le gaz choisi et la géométrie de la pièce, trois éléments qui changent d’un atelier à l’autre.
Beaucoup de lecteurs cherchent un tableau unique et définitif pour dimensionner leur projet sans jamais consulter d’atelier. C’est une erreur de logique, pas seulement de prudence : deux machines annoncées avec la même puissance nominale peuvent produire des résultats différents sur une même tôle de 15 mm, selon l’état des optiques, la qualité du gaz et l’expérience de l’opérateur sur les réglages fins.
Ce que je retiens surtout de ce sujet, c’est que la tolérance mérite plus d’attention que l’épaisseur maximale elle même. Un lecteur qui règle sa conception sur une tolérance fonctionnelle réaliste, plutôt que sur une précision arbitraire copiée d’un autre projet, gagne du temps et de l’argent bien avant que la question de l’épaisseur maximale ne devienne pertinente. Priorité numéro un : discuter des tolérances et du gaz avec l’atelier avant de finaliser le plan, pas après.
— Ash
Besoin d’une pièce découpée sur mesure à Montréal ?
Nous fabriquons et installons des pièces métalliques sur mesure dans la région de Montréal, avec une découpe laser adaptée à divers métaux sur une large plage d’épaisseurs. Plutôt que de deviner si votre plan tient la route sur papier, un essai matière en atelier peut confirmer la faisabilité avant de lancer la production.

Quel que soit votre projet en métal sur mesure, l’équipe évalue certains paramètres techniques avant de confirmer un prix. Pour une pièce en cuivre, la page découpe laser cuivre détaille les particularités de ce métal réflectif. Demandez votre devis sur la page découpe au laser sur mesure à Montréal pour obtenir une estimation basée sur votre épaisseur et votre matériau réels.
