En bref:
- Les plénums fabriqués sur mesure permettent de réduire les pertes aux joints, d’adapter leur taille aux contraintes d’espace et d’intégrer une isolation acoustique ou thermique.
- Le choix du matériau dépend des conditions environnementales : l’acier galvanisé pour la résistance, l’inox pour la salinité, et l’aluminium pour la légèreté.
- Un plénum de retour mal dimensionné peut créer un déséquilibre de pression, tandis qu’un plénum de soufflage trop étroit nuit au confort sonore.
- La conception doit respecter les normes AHSRAE et le Code de construction du Québec, en privilégiant les dispositifs de sécurité et une fabrication validée.
- La coordination dès la phase de planification entre ingénieur, atelier et chantier évite les erreurs de dimension et garantit un contrôle d’étanchéité optimal.
Table des matières
- Qu’est-ce qu’un plénum et quel rôle joue-t-il dans un réseau de distribution d’air
- Types de plénums : soufflage, retour et boîtes à bouche
- Matériaux, épaisseurs et options de fabrication sur mesure
- Performance aéraulique, confidentialité acoustique et intégration au réseau
- Normes et règles de l’art à respecter au Québec
- Checklist de spécification avant de commander un plénum
- Capacités d’atelier : comment un fabricant local produit un plénum sur mesure
- Cinq bonnes pratiques pour réussir un plénum sur mesure
- Faire fabriquer votre plénum sur mesure avec Manara Corp.
- Questions fréquentes
- Sources
Qu’est-ce qu’un plénum et quel rôle joue-t-il dans un réseau de distribution d’air
Un plénum est une chambre faisant partie intégrante d’un réseau de distribution d’air, servant de jonction ou de passage pour l’air entre les appareils de traitement et les espaces desservis, comme le précise le Conseil national de recherches Canada. Il se distingue d’un caisson d’appareil, qui enveloppe directement un équipement, et d’une gaine, qui transporte l’air sur une distance plutôt que de le répartir ou de le collecter à un point de convergence.
Un fabricant conçoit généralement un plénum sur mesure dans ces situations :
- Un espace technique aux dimensions irrégulières ne correspond à aucun modèle de série.
- Plusieurs piquages doivent converger ou diverger à des angles précis.
- Le projet exige une finition particulière, comme l’inox en milieu alimentaire.
- Les contraintes de pression ou de bruit dépassent les standards du commerce.
Types de plénums : soufflage, retour et boîtes à bouche
Le choix du type de plénum détermine la façon dont l’air circule et dont l’équilibrage du réseau se comporte en service.
- Le plénum de soufflage reçoit l’air traité et le répartit vers plusieurs sorties : sa géométrie interne influence directement l’uniformité de la distribution.
- Le plénum de retour collecte l’air depuis plusieurs points de reprise avant de le renvoyer vers l’appareil central, un rôle qui exige une attention particulière à la filtration en amont.
- La boîte à bouche dessert une seule sortie ou un petit groupe de sorties, un format plus compact adapté aux espaces restreints.
- Le plénum multifonction combine répartition et filtrage dans un seul caisson lorsque l’espace disponible ne permet pas deux pièces distinctes.
Un plénum de retour mal dimensionné crée un déséquilibre de pression qui se répercute sur l’ensemble du réseau, tandis qu’un plénum de soufflage trop étroit force une vitesse d’air qui nuit au confort sonore.
Matériaux, épaisseurs et options de fabrication sur mesure
L’acier galvanisé reste le matériau le plus courant pour sa résistance à la corrosion et son coût maîtrisé. La tôle isolée convient aux projets où l’on veut limiter les transferts thermiques ou la condensation, tandis que l’inox s’impose dans les environnements humides ou soumis à des exigences sanitaires. L’aluminium entre en jeu lorsque le poids de l’ensemble devient un facteur critique.
Les points à transmettre au fabricant avant la commande :
- Le calibre de tôle adapté à la dimension des parois et à la pression prévue.
- Les renforts nécessaires sur les grandes surfaces planes pour éviter la déformation.
- Le type de traitement anticorrosion si le plénum est exposé à l’humidité.
- La présence ou l’absence d’isolation acoustique ou thermique intégrée.
- Le type de joint prévu aux raccords, qui conditionne l’étanchéité finale.
Conseil de pro : Demandez toujours au fabricant de valider le calibre de tôle en fonction de la pression réelle du projet plutôt que d’un calibre standard, surtout sur les grandes parois planes.
Performance aéraulique, confidentialité acoustique et intégration au réseau
Le volume interne d’un plénum et la brusquerie de ses transitions influencent directement les pertes de charge et la vitesse de l’air en sortie. Une transition trop abrupte entre une gaine et un plénum crée des turbulences qui se traduisent par du bruit et une diffusion inégale aux bouches.
Quelques repères pour limiter ces effets :
- Prévoir des transitions progressives plutôt que des changements de section brusques.
- Positionner les piquages de façon à éviter les zones de recirculation interne.
- Respecter une distance minimale entre le point d’entrée d’air et la première sortie pour laisser le flux se stabiliser.
- Isoler les parois du plénum lorsque le bruit généré par l’appareil en amont doit être atténué.
Les plenum barriers, souvent en laine de roche ou en matériaux légers similaires, réduisent la transmission sonore et peuvent atteindre les niveaux de confidentialité acoustique recherchés en milieu de travail, un enjeu fréquent dans les bâtiments commerciaux où plusieurs locaux partagent un même plénum technique.
Normes et règles de l’art à respecter au Québec
Le respect des références normatives n’est pas une formalité : il conditionne la sécurité, la durabilité et la conformité du plénum livré.
- Le chapitre de l’ASHRAE Handbook consacré aux plénums et caissons d’appareils détaille les recommandations sur l’épaisseur de tôle, les renforts et les plages de pression usuelles, et suggère de privilégier des dispositifs de sécurité comme des interlocks plutôt qu’une sur-construction systématique des grandes parois.
- Au Québec, la conception et la construction des installations touchant les plénums doivent respecter les règles de l’art prévues au Code de construction, tel que le précise la Régie du bâtiment du Québec.
- Le Guide de la ventilation mécanique du CETAF propose des orientations pratiques adaptées au contexte québécois, utiles pour harmoniser les attentes entre ingénieur, chargé de projet et atelier de fabrication.
Coordonner ces trois intervenants dès l’étape des plans évite les reprises coûteuses une fois la pièce fabriquée.
Checklist de spécification avant de commander un plénum
Transmettre un dossier complet au fabricant accélère la production et réduit les risques d’erreur de cote.
- Dimensions extérieures et intérieures exactes, incluant les tolérances acceptables.
- Sens du flux d’air et position de chaque piquage sur les quatre faces du caisson.
- Débits et pressions statiques prévus au point de conception.
- Accès de maintenance requis, avec leur emplacement précis.
- Type d’assemblage souhaité : soudure continue, garniture, ou joint mécanique.
- Finition extérieure et traitement anticorrosion le cas échéant.
Conseil de pro : Joignez toujours un plan 2D coté en plus des dimensions écrites : un simple tableau de cotes laisse trop de place à l’interprétation lors de la découpe.
Prévoyez aussi une marge pour les modifications de chantier : un délai de fabrication réaliste inclut une étape de contrôle qualité à la réception, avant l’installation.
Capacités d’atelier : comment un fabricant local produit un plénum sur mesure
Un fabricant local fabrique des pièces métalliques sur mesure dans son atelier à Lachine et les installe dans la région de Montréal. La production d’un plénum combine la découpe laser CNC, le pliage et le roulage de tôles pour former les parois et les transitions, puis le soudage pour assembler le caisson et garantir l’étanchéité aux joints.
Le processus recommandé commence par l’envoi de la checklist de spécification et des plans, suivi d’une validation des cotes avec l’atelier, puis de la fabrication proprement dite et de l’installation sur site. Les clients peuvent inclure des entrepreneurs, des architectes, des designers, des industriels et des propriétaires, servis en français et en anglais, pour des projets de toute taille.
Cinq bonnes pratiques pour réussir un plénum sur mesure
Validez les cotes deux fois avant la découpe, choisissez un calibre de tôle adapté à la pression réelle plutôt qu’à une norme générique, prévoyez des accès de maintenance accessibles, coordonnez l’ingénieur et l’atelier dès les plans, et exigez un contrôle d’étanchéité à la réception. Ces réflexes s’appuient sur les documents normatifs reconnus et sur une validation concrète en atelier.
— Ash
Faire fabriquer votre plénum sur mesure avec Manara Corp.
Un plénum livré avec les mauvaises cotes retarde tout un chantier. Manara Corp. fabrique chaque pièce dans son propre atelier de Lachine et l’installe localement dans le Grand Montréal, ce qui évite les allers-retours avec un fournisseur externe et permet d’ajuster une cote directement en production si le chantier l’exige.

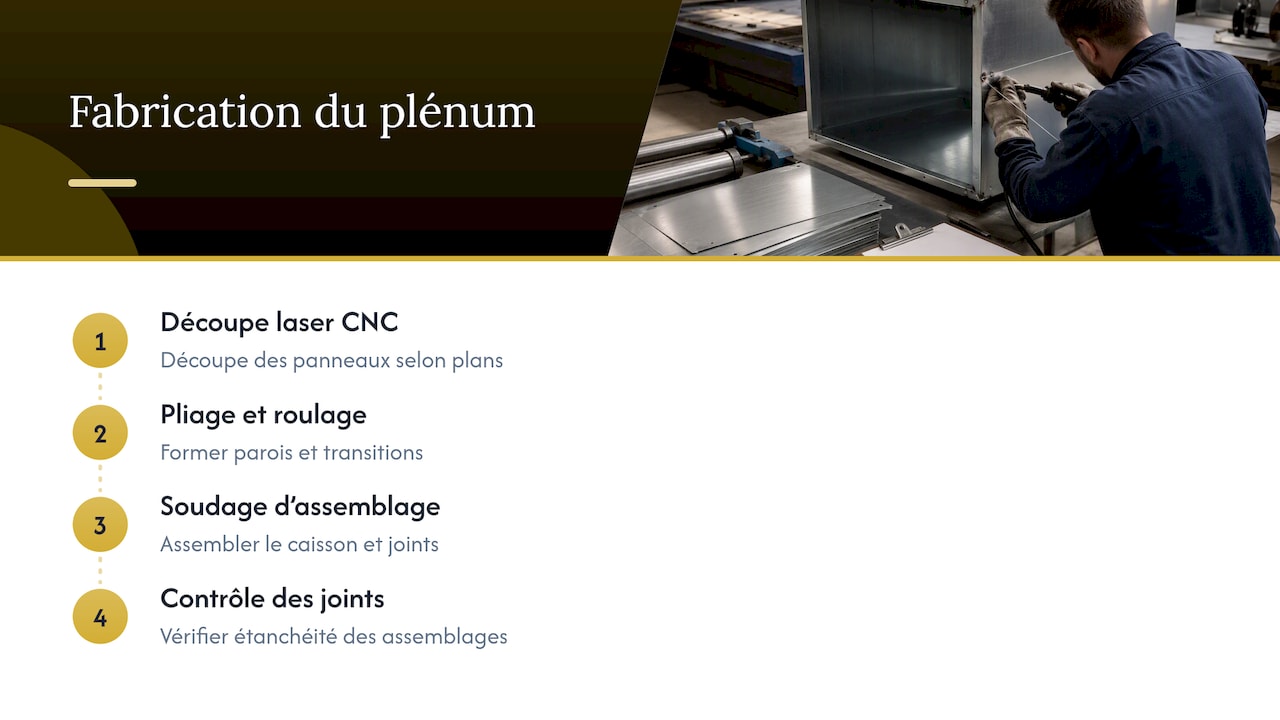

Pour lancer un devis, préparez votre checklist de dimensions, le sens du flux, les pressions prévues et vos plans 2D ou 3D. Nos équipes réalisent la découpe laser, le pliage et roulage de tôles, et le soudage nécessaires à l’assemblage du caisson. Démarrez votre projet sur la page des services de soudage ou transmettez vos plans via notre page de contact.
Questions fréquentes
Quelle est la différence entre un caisson d’appareil et un plénum ?
Un caisson d’appareil enveloppe directement un équipement de traitement d’air, alors qu’un plénum sert de chambre de jonction qui répartit ou collecte l’air entre cet appareil et le reste du réseau, comme le précise le Conseil national de recherches Canada. Les deux pièces remplissent des fonctions distinctes même lorsqu’elles sont adjacentes dans l’installation.
Qu’est-ce qu’un plénum exactement ?
Un plénum est une chambre intégrée à un réseau de distribution d’air qui sert de point de passage ou de jonction entre plusieurs sections du réseau. Sa forme et ses dimensions sont fabriquées sur mesure lorsque l’espace disponible ou les piquages requis ne correspondent à aucun modèle standard.
Quelle épaisseur de tôle choisir pour un plénum sur mesure ?
L’épaisseur dépend de la dimension des parois et de la pression prévue au projet, des critères détaillés dans le chapitre de l’ASHRAE Handbook sur les plénums et caissons d’appareils. Sur les grandes surfaces planes, des renforts ou des dispositifs de sécurité restent souvent préférables à une simple augmentation du calibre de tôle.
Quel type de plénum convient à mon projet ?
Le choix dépend du rôle recherché : un plénum de soufflage répartit l’air vers plusieurs sorties, un plénum de retour le collecte avant un appareil central, et une boîte à bouche dessert un nombre restreint de points dans un espace compact. Le bon choix se fait en fonction des débits prévus et des contraintes d’espace du chantier.
