Pour obtenir le développé d’une tôle pliée, calculez la surlongueur de pliage (bend allowance, ou BA) avec la formule BA = (π/180) × θ × (R + K × T). Utilisez cette méthode quand vos cotes de dessin sont intérieures. Si elles sont extérieures, passez plutôt par la perte au pli (bend deduction, ou BD), reliée à BA par l’outside setback. Dans tous les cas, validez votre facteur K en atelier avec un test de pli avant de lancer une production en série.
En bref:
- Le calcul précis du développé nécessite la validation du facteur K par test en atelier pour garantir la fiabilité de la longueur en série.
- L’angle de pliage réel doit être utilisé dans la formule de la bend allowance, en distinguant l’angle d’ouverture, pour éviter les erreurs.
- Un test de pli sur matériau réel permet de déterminer un K-factor fiable, essentiel pour estimer précisément la longueur avant pliage.
- La perte au pli (bend deduction) doit être utilisée pour les cotes extérieures, en tenant compte du rayon intérieur et de l’outside setback.
- Faire valider le développé par un atelier local évite les écarts entre prototype et production, surtout pour série longue et matériaux épais.
Table des matières
- Développé tôle pliée : les formules et termes à maîtriser
- Comment calculer le développé pas à pas ?
- Quelles valeurs de K-factor utiliser par matériau ?
- Outillage, rayon formé et retour élastique : ce qui fait dévier vos calculs
- Comment valider votre K-factor par un test de pli ?
- Quelles erreurs éviter dans vos calculs de développé ?
- Perspective : ce que rapporte vraiment la rigueur sur le développé
- Faire valider votre développé par un atelier de pliage à Montréal
- Sources
- Questions fréquentes
Développé tôle pliée : les formules et termes à maîtriser
Le développé d’une tôle pliée, c’est la longueur qu’occupait la pièce à plat avant le pliage. Le calculer correctement évite les découpes trop courtes ou trop longues, ce qui se traduit directement par du métal jeté et du temps de réglage perdu sur la presse plieuse.
Tout part de la fibre neutre, cette ligne imaginaire à l’intérieur de la tôle qui ne s’étire ni ne se comprime pendant le pli. Sa position dépend du facteur K, défini par K = t/T, où t est la distance entre la fibre neutre et la surface intérieure, et T l’épaisseur totale de la tôle. Le K-factor détermine directement l’allongement réel du métal au moment du pliage, et varie selon le matériau et la méthode de formage.
À partir de là, trois formules structurent tout le calcul :
- Bend allowance : BA = (π/180) × θ × (R + K × T), où θ est l’angle de pliage en degrés, R le rayon intérieur formé et T l’épaisseur de la tôle.
- Outside setback : OSSB = (R + T) × tan(θ/2), la distance entre le sommet théorique du pli et le point de tangence de la matrice.
- Bend deduction : BD = 2 × OSSB − BA, utilisée quand le dessin donne des cotes hors tout plutôt que des cotes intérieures.
Un point qui piège souvent les débutants : l’angle θ dans la formule BA est l’angle de pliage réel, pas l’angle d’ouverture indiqué sur certains plans. La conversion est simple : θ = 180 − angle d’ouverture. Un pli à 90° d’ouverture correspond donc à un angle de pliage de 90° seulement si l’ouverture affichée est déjà l’angle complémentaire. Vérifiez toujours quelle convention utilise votre logiciel de développement tôle avant d’entrer vos valeurs.
Comment calculer le développé pas à pas ?
Prenons un cas simple, puis complexifions. Pour une tôle en acier doux de 2 mm d’épaisseur (T = 2), pliée à 90° avec un rayon intérieur de 3 mm (R = 3) et un K-factor de 0,44 :
- Calculez BA : BA = (π/180) × 90 × (3 + 0,44 × 2) = 1,5708 × (3 + 0,88) = 1,5708 × 3,88 ≈ 6,10 mm.
- Additionnez les longueurs droites : si les deux ailes mesurent 50 mm chacune (mesurées jusqu’à la ligne de tangence), le développé total est 50 + 50 + 6,10 = 106,10 mm.
- Pour un pli supplémentaire, répétez le calcul de BA pour chaque angle et additionnez toutes les valeurs aux longueurs droites restantes. Une pièce à trois plis avec des angles et rayons identiques ajoute simplement 3 × 6,10 mm au total des segments plats.
- Si vos cotes sont extérieures, ne sommez pas les longueurs directement : utilisez BD à la place de BA pour chaque pli, puisque la perte au pli tient compte du matériau retranché par l’angle plutôt qu’ajouté.
Pour l’arrondi, gardez deux décimales en calcul et laissez la tolérance atelier absorber le reste. La plupart des ateliers travaillent avec une tolérance de ±0,25 mm sur les cotes pliées courantes, ce qui rend l’arrondi au centième largement suffisant pour la conception, mais insuffisant pour excuser un mauvais K-factor.
Quelles valeurs de K-factor utiliser par matériau ?

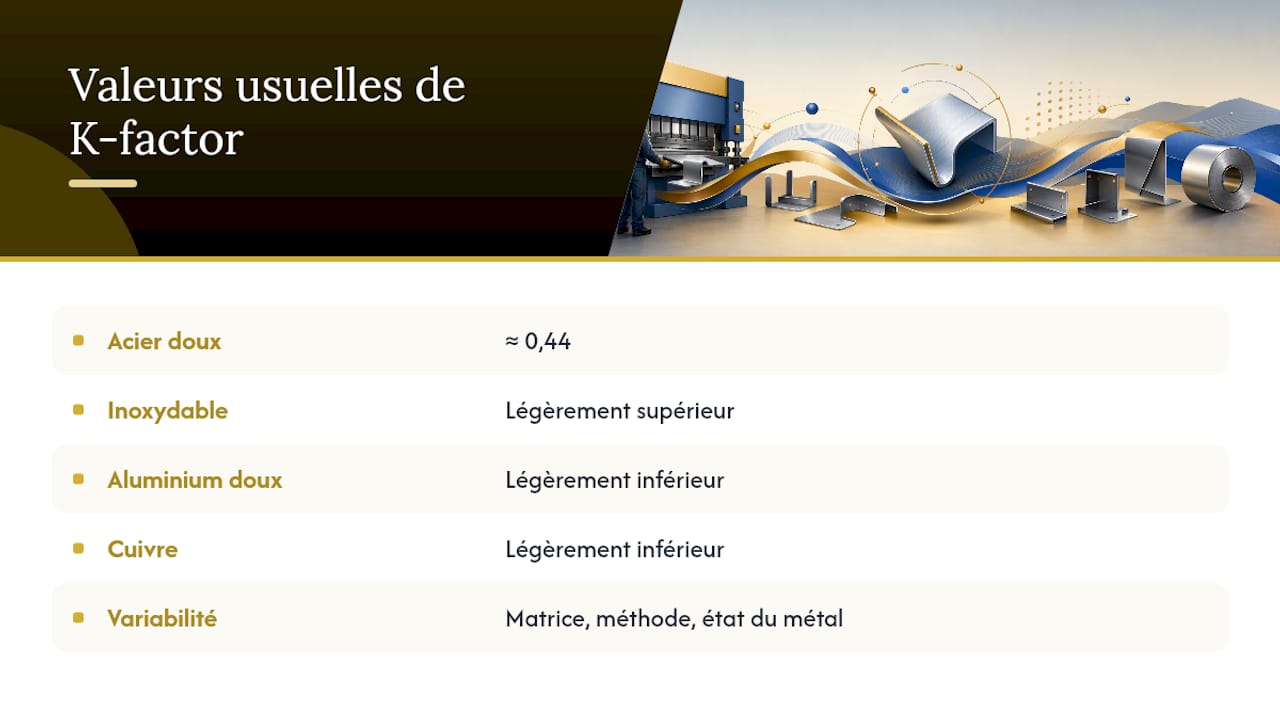

Les valeurs usuelles de K-factor dépendent du matériau : acier doux autour de 0,44 ; inoxydable légèrement supérieur, aluminium doux et cuivre légèrement inférieurs ; ces valeurs varient selon l’outillage et la méthode de pliage.
Ces chiffres proviennent des repères matériaux généralement admis en conception de tôlerie, mais trois facteurs les font bouger en pratique : l’ouverture de la matrice (une matrice plus large déplace la fibre neutre vers l’extérieur), la méthode de pliage (l’air bending, le bottoming et le coinage produisent chacun un K différent pour le même matériau), et l’état du métal, notamment le grain et la trempe. Un acier laminé à froid ne se comporte pas identiquement selon le sens du laminage, et ignorer la direction du grain sur une pièce critique peut provoquer une fissuration en surface extérieure du pli.
Conseil de pro : documentez un K-factor par combinaison matériau, épaisseur et configuration d’outillage, pas un K unique pour toute votre production. Une fiche par poinçon/matrice évite de réutiliser une valeur valide pour l’acier de 3 mm sur une commande en 1,5 mm.

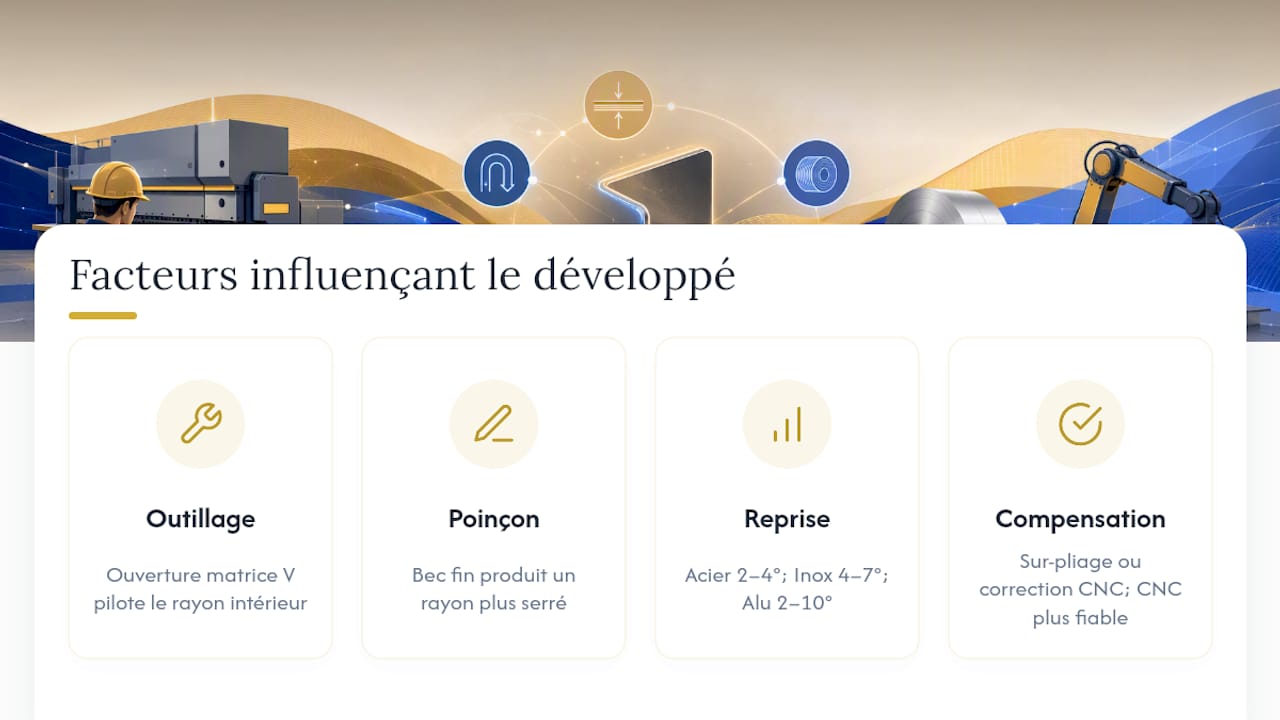

Outillage, rayon formé et retour élastique : ce qui fait dévier vos calculs
L’ouverture de la matrice en V pilote directement le rayon intérieur obtenu en pliage libre (air bending). Une règle de terrain courante indique que le rayon intérieur obtenu dépend fortement de l’ouverture de la matrice, représentant une fraction de celle-ci variable selon l’épaisseur et la résistance du matériau. Le rayon du bec du poinçon compte aussi : un poinçon à bec fin force un rayon plus serré que ne le suggérerait l’ouverture seule, tandis que le bottoming ou le coinage écrasent la tôle contre l’outil et réduisent quasiment le retour élastique à zéro, au prix d’un effort de presse bien plus élevé.
Le retour élastique (springback) reste la variable la plus sous-estimée du calcul de développé. Sur un pli à 90° en air bending, l’acier doux revient typiquement de 2° à 4°, l’inox de 4° à 7°, et l’aluminium de 2° à 10° selon le temper. Deux stratégies de compensation dominent : le sur-pliage volontaire (viser 92° pour obtenir 90° final) et la correction automatique sur presse plieuse CNC équipée d’un capteur d’angle. La deuxième option est plus fiable dès qu’on change fréquemment de matériau ou d’épaisseur.
Comment valider votre K-factor par un test de pli ?
Le test de pli reste la seule méthode qui élimine réellement l’incertitude sur votre développé, plutôt que de deviner à partir d’une table générique.
- Découpez un coupon de 100 × 200 mm dans le lot de tôle réel que vous allez plier en production.
- Marquez deux lignes de référence espacées d’une distance connue, puis pliez à 90° exactement sur le point marqué avec votre outillage habituel.
- Mesurez les longueurs finales intérieures après le pli et calculez le BA mesuré (différence entre la longueur développée réelle et la somme des segments droits).
- Back-calculez K avec K = (BA / (1,5708 × T) − R) / T, où R est le rayon intérieur réellement obtenu, pas celui indiqué sur la fiche outil.
- Entrez cette valeur validée dans vos tables de pliage DAO ou ERP, et consignez la configuration d’outillage (matrice, poinçon, méthode) associée à ce K.
Cette approche par test-bend documenté réduit fortement les écarts entre le développé théorique et la pièce réelle, surtout sur les tôles de plus de 4 mm où le K-factor théorique dérive le plus.
Quelles erreurs éviter dans vos calculs de développé ?
La majorité des rebuts liés au développé viennent de trois erreurs répétées : confondre cotes intérieures et extérieures sur le dessin, réutiliser un K-factor générique sans le valider pour l’épaisseur réelle, et ignorer que le rayon formé change avec chaque changement de matrice.
- Vérifiez systématiquement si le plan cote en intérieur ou en extérieur avant de choisir entre BA et BD.
- Confirmez l’épaisseur réelle reçue, pas seulement l’épaisseur nominale commandée.
- Faites un test-bend à chaque nouveau lot de matériau ou changement d’outillage significatif.
- Sur le dessin DAO, précisez explicitement la référence de cotation et la tolérance de pliage attendue, pas seulement l’angle final.
Perspective : ce que rapporte vraiment la rigueur sur le développé
Un gabarit DAO paramétré avec un K validé élimine la plupart des reprises liées à une mauvaise longueur de découpe, et un protocole de test-bend systématique transforme une estimation en donnée mesurée. La différence se voit surtout sur les séries longues, où une erreur de 0,5 mm par pièce finit par coûter cher en matière et en temps machine. Formaliser cette procédure une fois, plutôt que de la refaire à l’œil à chaque commande, change la rentabilité d’un atelier de tôlerie.
— Ash
Faire valider votre développé par un atelier de pliage à Montréal
Un calcul de développé, même rigoureux sur papier, mérite une confirmation physique avant de lancer une série. Un atelier de pliage local peut proposer des essais de pliage réels pour confirmer un K-factor, un rayon formé ou une longueur développée avant la production complète d’une pièce métallique sur mesure.
L’avantage concret : plutôt que de deviner un K-factor à partir d’une table générique, vous obtenez une pièce test pliée sur l’équipement réel qui produira votre commande, avec la découpe laser et le pliage réalisés au même endroit. Cela évite les écarts qui apparaissent quand le prototype et la production finale ne passent pas par le même outillage. Un atelier de pliage local collabore avec des entrepreneurs généraux, des architectes, des industriels et des propriétaires dans la région du Grand Montréal, en français comme en anglais.
Pour faire valider un développé ou obtenir un devis sur un projet de pliage et roulage de tôles, contactez l’atelier avec vos dimensions et votre matériau. Un test de pli concret règle en quelques minutes ce qu’aucune formule ne peut garantir seule.
