La règle de base tient en une formule simple : le rayon moyen de cintrage (Rm) se situe entre 2 et 3,5 fois le diamètre extérieur du tube selon l’épaisseur de paroi et l’alliage utilisé.
Au-delà de 22 mm de diamètre, oubliez le bricolage : une cintreuse hydraulique professionnelle capable de forces supérieures à 10 tonnes devient nécessaire pour éviter l’écrasement ou la fissuration du tube.
Ce qu’il faut retenir avant de vous lancer :
- Rm ≈ 2 à 3 × D pour un usage courant, jusqu’à 3,5 × D pour les tolérances serrées.
- Un mandrin s’impose dès que la paroi est fine ou le rayon très fermé.
- Pour un projet architectural (garde-corps, mobilier), le roulage donne de meilleurs résultats que le cintrage manuel.
Si votre pièce dépasse le petit diamètre ou exige une répétabilité industrielle, transmettez un plan ou un fichier DAO à un atelier plutôt que de tenter l’opération vous-même.
Points clés
Le cintrage d’un tube aluminium réussit quand la méthode, le rayon Rm et l’état de l’alliage sont choisis en fonction du diamètre et de l’épaisseur réels de la pièce.
| Point | Détails |
|---|---|
| Règle du rayon Rm | Visez un rayon moyen entre 2 et 3,5 fois le diamètre selon l’épaisseur et l’alliage. |
| Seuil du bricolage | Au-delà de 22 mm de diamètre, une cintreuse hydraulique professionnelle devient nécessaire. |
| Choix de la technique | Le mandrin convient aux rayons serrés et parois fines, le roulage aux grands rayons continus. |
| Dossier de devis | Fournissez plan DAO, alliage, dimensions, rayon souhaité et tolérances pour accélérer la réponse. |
| Fabrication locale | Manara Corp cintre, soude et installe les pièces sur mesure dans le Grand Montréal. |
Table des matières
- Quels services d’atelier existent pour le cintrage tube aluminium ?
- Quelles techniques de cintrage choisir pour l’aluminium ?
- Quel rayon de cintrage respecter pour ne pas abîmer le tube ?
- Comment préparer un devis pour un cintrage tube aluminium léger ou industriel ?
- Manara Corp, un partenaire local pour le cintrage et la fabrication sur mesure
- L’aluminium a mauvaise réputation pour le cintrage. À tort.
- Manaracorp fabrique et installe vos pièces cintrées sur mesure
- Sources
- Questions fréquentes
Quels services d’atelier existent pour le cintrage tube aluminium ?
Un atelier sérieux propose rarement une seule technique. La plupart combinent plusieurs procédés pour couvrir un maximum de cas d’usage, du prototype unitaire à la série.
Voici ce qu’un atelier compétent doit offrir :
- Cintrage par mandrin pour les rayons serrés et les parois fines, là où l’ovalisation menace.
- Roulage pour les grands rayons et les arcs continus, typique des garde-corps ou des structures architecturales.
- Étirage rotatif pour les petites séries à haute précision, notamment en aéronautique ou mobilier design.
- Découpe laser CNC en amont pour préparer les extrémités ou percer avant cintrage.
- Usinage et soudage post-cintrage pour assembler des pièces cintrées à d’autres composants.
Avant de commander, vérifiez trois choses : la plage de diamètres réellement traitée par leur machine, leur capacité à garantir une tolérance dimensionnelle constante sur une série, et le traitement de surface proposé après cintrage (anodisation, brossage, peinture poudre). Un atelier qui roule ET cintre au mandrin couvre le spectre le plus large, des grands rayons décoratifs aux petits diamètres techniques.
Demandez aussi si un contrôle qualité dimensionnel est effectué en sortie de machine, pas seulement en fin de commande.
Quelles techniques de cintrage choisir pour l’aluminium ?
L’aluminium se plie plutôt bien, mais pas n’importe comment. Son allongement plus faible que celui de l’acier impose de choisir l’alliage et l’état thermique avec soin avant même de parler de machine. Tecnocurve rappelle que le roulage convient aux grands rayons tandis que le mandrin s’impose pour les rayons serrés et les parois minces.
Voici les procédés les plus utilisés, dans l’ordre où vous devriez les envisager :
- Le cintrage à froid sur mandrin : la référence pour les circuits fluides, les rampes techniques et tout ce qui exige une paroi intacte sur un rayon fermé. Le mandrin soutient l’intérieur du tube pendant la déformation et empêche le plissement.
- L’étirage rotatif : idéal pour les petites séries à géométrie complexe, très employé dans l’aéronautique et le mobilier haut de gamme, mais l’outillage coûte cher et se justifie surtout en répétition.
- Le roulage : la meilleure option pour les grands rayons continus, les garde-corps, les arcs décoratifs. On l’utilise aussi pour les grandes longueurs où plusieurs passes progressives évitent la déformation.
- Le cintrage par poussée ou galets : rapide et économique pour des rayons moyens en production, bien que moins précis que le mandrin sur parois fines.
- Le cintrage à chaud ou au sable : une technique ancienne qui reste utile pour un dépannage ponctuel, mais qui ne garantit ni la répétabilité ni la finition attendue en production.
Conseil de pro : demandez toujours un essai sur une chute de tube avant de lancer une série. Un rayon qui semble correct sur le papier peut révéler un plissement ou une perte de section une fois la pièce en main.

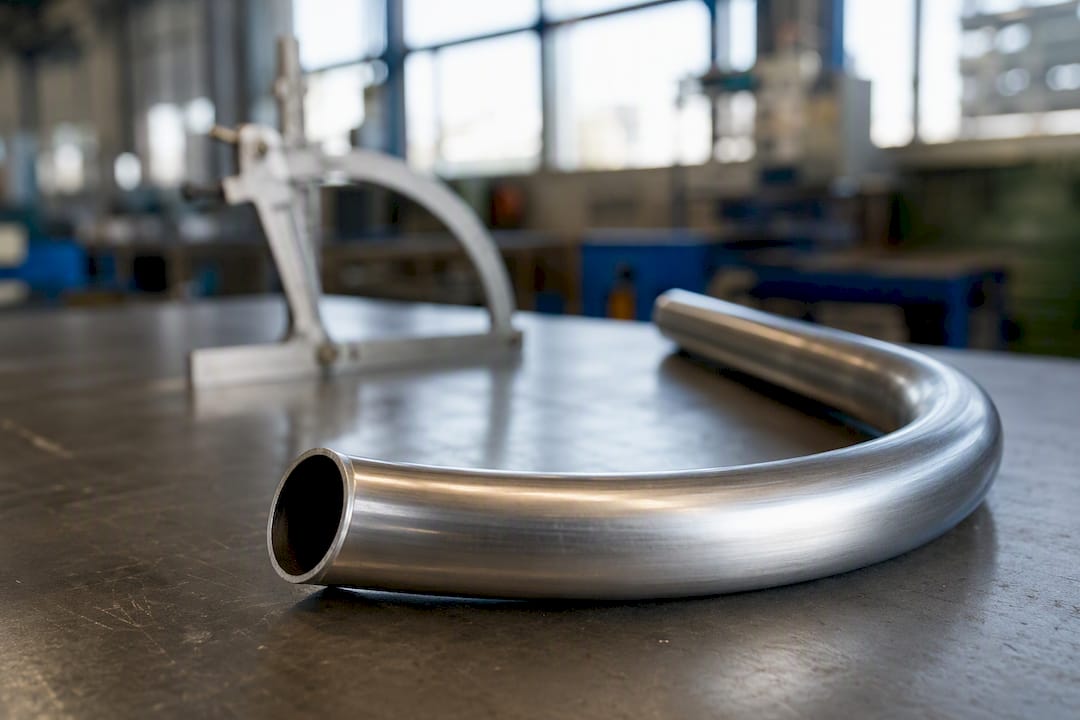

Quel rayon de cintrage respecter pour ne pas abîmer le tube ?
Le facteur qui détermine tout, c’est le rapport entre le rayon de cintrage et le diamètre du tube. La valeur Rm (rayon moyen) sert de repère universel dans les ateliers : plus elle est petite, plus le risque de défaut grimpe.
Les praticiens retiennent des fourchettes assez constantes. Un Rm proche de 2 × D convient aux alliages ductiles et aux usages peu exigeants. Pour un usage standard, on vise plutôt 2,5 à 3 × D. Au-delà, jusqu’à 3,5 × D, on entre dans les exigences sévères où la moindre variation compte, typiquement en aéronautique ou en instrumentation.
Quatre paramètres pèsent dans le calcul de faisabilité :
- Le diamètre extérieur du tube.
- L’épaisseur de paroi, souvent le facteur le plus limitant sur l’aluminium.
- L’alliage et son état thermique (recuit ou trempé, la différence change tout).
- La longueur droite disponible avant et après la courbe, nécessaire pour le maintien en machine.
Les défauts classiques à surveiller : le plissement à l’intrados, la fissuration à l’extrados, l’ovalisation de la section et le retour élastique, ce qu’on appelle le springback. L’usage d’un mandrin réduit sensiblement ces défauts sur les parois fines et les rayons serrés, tandis qu’un recuit préalable assouplit un alliage devenu trop rigide pour la déformation souhaitée. Un essai préalable reste la meilleure garantie contre une pièce ratée en série.
Comment préparer un devis pour un cintrage tube aluminium léger ou industriel ?
Un devis rapide et précis dépend surtout de ce que vous fournissez à l’atelier. Plus votre dossier est complet, moins il y a d’allers-retours avant la fabrication.
Voici l’ordre logique pour constituer votre demande :
- Le fichier technique : plan DAO au format DXF, DWG ou STEP, avec cotes complètes.
- L’alliage et son état : précisez la nuance (6061, 6063, série 3000…) et l’état thermique si vous le connaissez.
- Les dimensions du tube : diamètre extérieur et épaisseur de paroi, sans arrondir.
- Le rayon souhaité : votre Rm cible, ou à défaut l’angle et l’encombrement final de la pièce.
- Les tolérances acceptables : sur le rayon, sur l’ovalisation, sur la longueur droite restante.
- La quantité : un prototype unique et une série de 500 pièces n’engagent pas le même outillage.
- La finition attendue : brut, anodisé, peint, ou prêt pour soudage.
Demandez aussi à l’atelier son équipement disponible, sa capacité à produire en série sans dérive dimensionnelle, et les délais réels de production, souvent plus courts pour un cintrage simple que pour une pièce nécessitant usinage et assemblage.
Manara Corp, un partenaire local pour le cintrage et la fabrication sur mesure
Pour les projets réalisés dans le Grand Montréal, Manara Corp fabrique et installe des pièces métalliques sur mesure directement en atelier, à Lachine. L’équipe combine plusieurs procédés complémentaires au cintrage :
- Découpe laser CNC pour préparer les tubes avant formage.
- Pliage et roulage de tôles et de profils pour les grands rayons.
- Soudage de l’aluminium, de l’acier, de l’inox et du cuivre pour assembler les pièces cintrées.
- Installation locale des ensembles finis, sans expédition hors de la région.
Les clients type incluent des entrepreneurs CVC, des architectes, des industriels et des propriétaires qui ont besoin d’une pièce précise, du garde-corps courbé au réseau de conduits sur mesure. Pour un projet de cintrage tube aluminium à intégrer dans un ensemble plus large, la page pliage et roulage de tôles détaille les capacités machines disponibles.

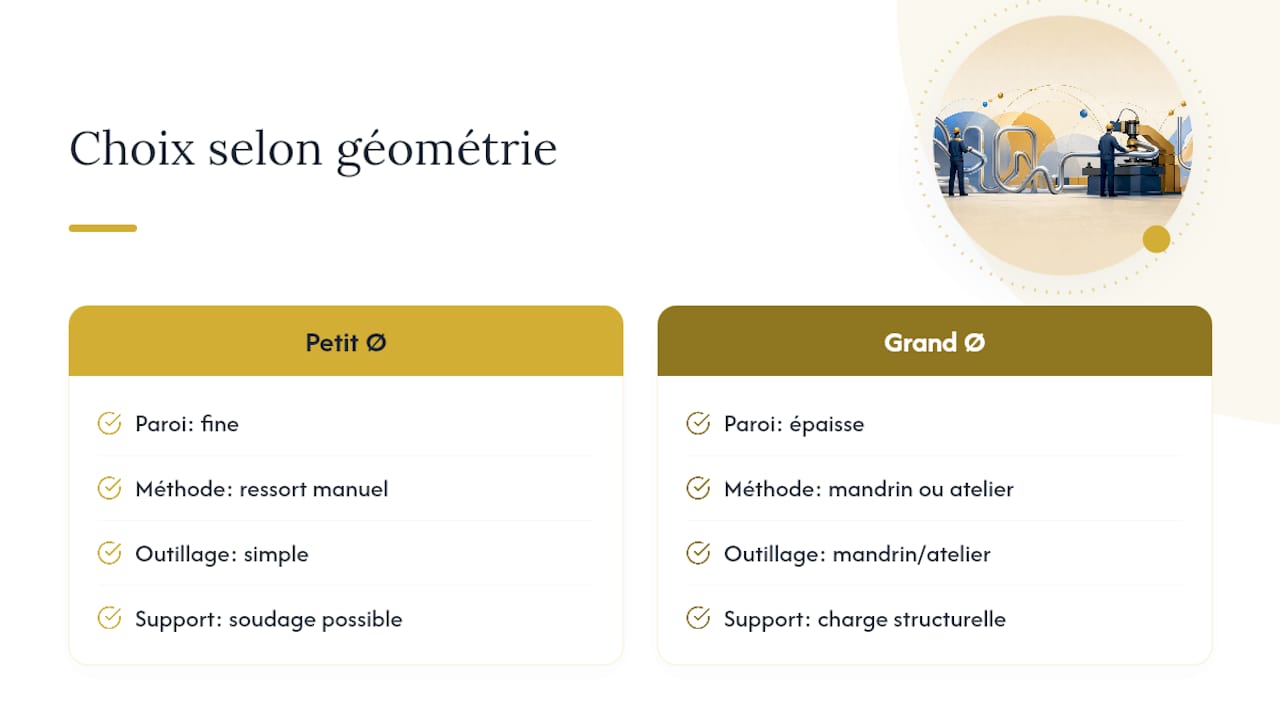

L’aluminium a mauvaise réputation pour le cintrage. À tort.
Beaucoup de bricoleurs abandonnent l’idée de cintrer eux-mêmes de l’aluminium après une première tentative ratée, souvent parce qu’ils ont utilisé une méthode mal adaptée à leur diamètre. Le vrai problème n’est presque jamais le matériau. C’est le choix de la technique.
L’erreur classique consiste à traiter tous les tubes aluminium de la même façon, alors que le rapport épaisseur sur diamètre change complètement l’équation. Un tube fin en petit diamètre tolère un cintrage manuel avec ressort de cintrage. Un tube épais en grand diamètre exige un mandrin ou un passage en atelier, point final. Ce qui devrait guider votre décision, ce n’est pas votre confort avec l’outillage, mais la géométrie de la pièce et ce qu’elle doit encore supporter après le cintrage, notamment un soudage ou une charge structurelle.
La leçon pratique tient en une phrase : documentez votre besoin avant de choisir votre méthode, pas l’inverse.
Manaracorp fabrique et installe vos pièces cintrées sur mesure
Manara Corp fabrique et installe vos tubes et profils cintrés directement dans le Grand Montréal, sans intermédiaire ni délai d’expédition. Contrairement à un fournisseur qui livre une pièce brute à distance, l’équipe roule, cintre, soude et pose l’ensemble complet, du garde-corps courbé au conduit CVC formé sur mesure.
Que votre projet nécessite un roulage grand rayon pour une structure architecturale ou un cintrage précis pour un raccord technique, Manara Corp dispose des machines et de l’expérience locale pour évaluer la faisabilité rapidement. Vous évitez ainsi les erreurs de spécification qui retardent une commande de plusieurs semaines. Pour lancer votre projet, demandez un devis via la page pliage et roulage de tôles en joignant votre plan DAO et les cotes de votre tube.
Sources
- Comment cintrer du tube acier — Art et Bastides
- Cintrage de tubes : méthodes précises et rayons minimaux — AtelierTechnique
- Cintrage de tubes en aluminium | Tecnocurve
- Cintrage des tubes, des profilés et des tôles : toutes les technologies — Metal‑Interface
Questions fréquentes
Quelle est la formule pour calculer le cintrage ?
Le repère standard est le rayon moyen Rm, généralement fixé entre 2 et 3,5 fois le diamètre extérieur du tube selon l’épaisseur de paroi et l’alliage utilisé.
Est-ce que l’aluminium se plie facilement ?
Oui pour les petits diamètres à paroi fine, mais son allongement plus faible que l’acier impose de bien choisir l’alliage et l’état thermique, surtout sur les rayons serrés.
Comment puis-je courber un tuyau en aluminium ?
Pour un petit diamètre, un cintreur manuel avec ressort suffit souvent ; au-delà de 22 mm ou pour une paroi fine, un atelier équipé d’une cintreuse à mandrin ou d’une rouleuse s’impose.
Quels sont les différents types de cintrage ?
Les principaux procédés sont le cintrage par mandrin, l’étirage rotatif, le roulage, le cintrage par poussée ou galets, et le cintrage à chaud ou au sable pour les cas ponctuels.
Manara Corp cintre-t-il des tubes aluminium sur mesure ?
Manara Corp fabrique et installe des pièces métalliques cintrées, dont l’aluminium, en combinant roulage, pliage et soudage pour des projets réalisés dans le Grand Montréal.
