Le roulage profilé tube acier est un formage à froid par passage entre galets, qui produit des rayons de courbure larges et des géométries variables sur un même tube ou profilé. Contrairement au cintrage, qui reste la référence pour les petits rayons précis, le roulage tolère des changements de courbure sur une seule pièce, sans outillage démonté entre chaque passe.
Choisissez le roulage quand le rayon dépasse environ 5 fois le diamètre du tube, quand la géométrie varie sur la longueur, ou quand vous produisez en série avec un besoin de répétabilité. Préférez le cintrage CNC pour un rayon serré et constant, ou pour une finition intérieure sans marque de galet.
Trois critères tranchent rapidement :
- Le rapport rayon/diamètre visé (roulage si ≥ 5×Ø)
- La constance ou la variation du rayon sur la pièce
- La tolérance de finition exigée en surface
Conseil de pro : Avant d’appeler un atelier, mesurez le diamètre extérieur, l’épaisseur de paroi et le rayon minimal souhaité. Ces trois chiffres suffisent à un atelier comme Manaracorp pour présélectionner la machine adaptée.
Points clés
Le roulage profilé tube acier convient aux grands rayons et aux géométries variables, tandis que le cintrage CNC reste préférable pour les petits rayons précis.
| Point | Détails |
|---|---|
| Seuil de choix du procédé | Le roulage s’impose à partir d’un rayon proche de 5 fois le diamètre du tube, le cintrage en dessous. |
| Rôle de l’axe neutre | Sa position détermine la longueur développée réelle, essentielle pour couper la bonne longueur brute. |
| Influence de la nuance d’acier | Les aciers à haute résistance et l’inox demandent un sur-cintrage ou un outillage dédié. |
| Contrôle du springback | La compensation programmée en CNC réduit les rebuts sur les séries longues. |
| Solution recommandée | Manaracorp fabrique et installe les pièces roulées sur mesure dans le Grand Montréal, du formage à la pose. |
Table des matières
- Roulage, cintrage et axe neutre : les définitions à connaître
- Dans quels cas privilégier le roulage plutôt que le cintrage ?
- Quelles machines choisir selon le tube et le profilé ?
- L’acier utilisé change-t-il vraiment le résultat du formage ?
- Comment calculer le rayon et la longueur développée ?
- Faut-il chauffer l’acier avant de le former ?
- Ovalisation, plis et fissures : comment les diagnostiquer ?
- Comment la CNC améliore-t-elle la répétabilité du roulage ?
- Comment un atelier comme Manaracorp aborde un projet de roulage ?
- Quelles informations préparer avant de demander un devis ?
- Un atelier qui roule, cintre, découpe et soude vos pièces sur mesure
- Sources
- Questions fréquentes
Roulage, cintrage et axe neutre : les définitions à connaître

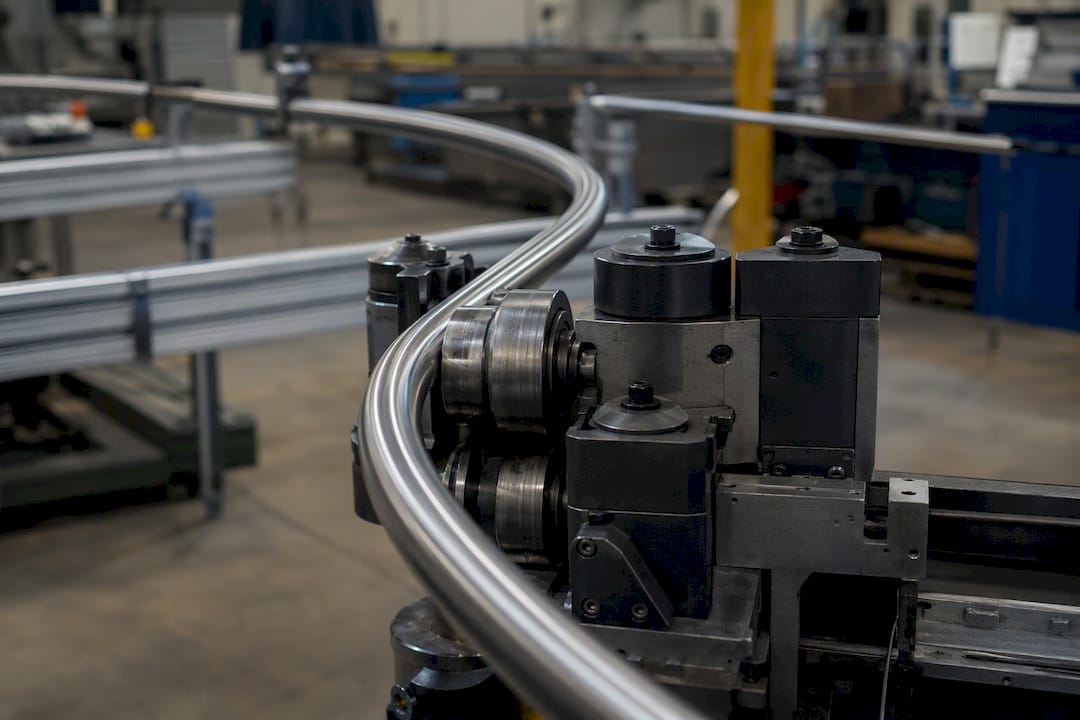

Le roulage désigne le passage d’un tube ou d’un profilé entre trois galets (parfois quatre), qui appliquent une courbure progressive à chaque rotation. Le cintrage, lui, repose sur une cintreuse à mandrin ou une cintreuse CNC qui plie la pièce en un seul mouvement contrôlé autour d’un rayon fixe. Un profilé tubulaire peut être rond, carré, rectangulaire ou en forme spéciale, alors qu’un tube plein renvoie généralement à une section circulaire creuse standard.
L’axe neutre est la ligne théorique, à l’intérieur de la paroi du tube, qui ne subit ni traction ni compression pendant le formage. Au dessus de cet axe, la matière s’étire ; en dessous, elle se comprime. Sa position détermine la longueur développée réelle de la pièce après cintrage ou roulage, ce qui compte directement pour couper la bonne longueur de tube brut avant formage.
Points clés à retenir :
- Le roulage produit des rayons plus larges et plus variables que le cintrage
- Le cintrage garde l’avantage sur les petits rayons et les séries à géométrie fixe
- L’axe neutre se déplace légèrement vers l’intérieur en cintrage serré, ce qui allonge la matière côté extérieur
La norme NF EN 10219 encadre les tubes creux formés à froid en aciers de construction non alliés et à grains fins, une référence utile quand vous spécifiez la nuance et les tolérances dimensionnelles d’un profilé destiné au roulage.
Dans quels cas privilégier le roulage plutôt que le cintrage ?
Le roulage s’impose sur les pièces où le rayon dépasse largement le diamètre du tube, ou là où plusieurs rayons différents doivent coexister sur une même longueur. C’est le cas classique du garde-corps architectural courbe, de l’arceau structurel, ou d’un élément de mobilier industriel qui doit suivre une ligne organique plutôt qu’un angle net.
Un tube de 50 mm de diamètre destiné à un rayon de 250 mm ou plus relève typiquement du roulage, puisque le rayon minimal théorique en roulage avoisine 5 fois le diamètre du tube. En dessous de ce seuil, la cintreuse à mandrin ou CNC prend le relais, avec un contrôle plus fin de l’ovalisation.
Les applications les plus courantes incluent :
- Garde-corps et rampes architecturales à courbe continue
- Conduits HVAC courbés nécessitant un raccordement fluide
- Structures d’arceaux et de portiques industriels
- Éléments de carrosserie ou de mobilier métallique à grands rayons
La longueur de la pièce, la répétition en série et l’exigence de finition (sans marque de mandrin, par exemple) orientent aussi le choix vers le roulage de profilés plutôt que vers le cintrage classique.
Quelles machines choisir selon le tube et le profilé ?
Quatre familles de machines couvrent l’essentiel des besoins en atelier. La cintreuse à mandrin plie le tube autour d’un axe interne rigide, ce qui limite l’ovalisation sur les petits rayons mais reste peu flexible sur les grandes séries à géométrie variable. La cintreuse à trois galets, ou rouleuse, avance le tube entre trois rouleaux dont l’un ajuste la pression, et permet d’obtenir plusieurs rayons différents sur la même pièce avec le même outillage. La cintreuse CNC automatise la répétabilité sur des séries longues, avec compensation programmée du retour élastique. La calandre, enfin, sert plutôt le formage de tôles et de larges sections, mais partage la logique du passage entre galets.
| Machine | Diamètre/épaisseur pratique | Rayon typique | Usage recommandé |
|---|---|---|---|
| Cintreuse à mandrin | Petits à moyens diamètres, parois fines à moyennes | Serré, fixe | Petites séries, rayon constant |
| Cintreuse trois galets (rouleuse) | Moyens à grands diamètres | Large, variable sur une même pièce | Arceaux, garde-corps, rayons multiples |
| Cintreuse CNC | Large gamme, parois moyennes à épaisses | Serré à moyen, programmable | Séries longues, répétabilité stricte |
| Calandre | Tôles et grandes sections | Très large | Formage de panneaux et coques |
Le roulage s’applique aussi bien aux tubes ronds qu’aux profilés carrés, rectangulaires ou spéciaux, à condition d’adapter les galets. Sur un profilé ouvert, comme un U ou un plat, l’atelier fabrique souvent des galets sur mesure ou insère des chevilles en nylon pour éviter l’écrasement de la section. Le remplissage au sable ou aux microsphères reste une solution artisanale utile sur les petits diamètres, quand aucun outillage spécialisé n’est disponible.
Conseil de pro : Inspectez les galets toutes les quelques centaines de pièces produites, surtout sur les nuances dures. Une gorge usée déforme légèrement le profil, un défaut qu’on ne détecte parfois qu’après plusieurs mètres de tube roulés.
L’acier utilisé change-t-il vraiment le résultat du formage ?
Oui, et c’est souvent le facteur le plus sous-estimé. La nuance d’acier détermine directement l’élasticité, la limite d’élasticité et la sensibilité à la fissuration en extérieur de courbure. Un acier doux comme le S235 se cintre à froid sans difficulté majeure sur des rayons courants. Un acier à haute limite d’élasticité, comme le S355, demande davantage de sur-cintrage pour compenser le retour élastique, et parfois un préchauffage localisé sur les rayons très serrés.
L’inox, lui, écrouit plus vite que l’acier au carbone pendant le formage à froid, ce qui augmente l’effort nécessaire au fil des passes et peut marquer la surface si les galets ne sont pas polis. Le roulage inox demande donc un outillage propre et souvent un ajustement de vitesse plus lent pour limiter l’échauffement local par friction.
- Aciers doux (S235) : cintrage et roulage à froid sans traitement particulier
- Aciers à haute résistance (S355 et plus) : prévoir un sur-cintrage pour compenser le springback
- Inox (roulage inox, roulage tôle inox) : outillage dédié, vitesse réduite, attention à l’écrouissage
Les ressources sectorielles de l’industrie sidérurgique confirment que le choix de nuance influence directement les paramètres de mise en œuvre, bien avant le choix de la machine elle-même.
Comment calculer le rayon et la longueur développée ?
La longueur développée d’un tube courbé se calcule avec la formule L = (π × R × α) / 180, où R représente le rayon mesuré à l’axe neutre et α l’angle de courbure en degrés. Cette longueur diffère toujours légèrement de la longueur mesurée à l’extérieur ou à l’intérieur du tube, d’où l’importance de situer précisément l’axe neutre avant de couper la matière première.
Deux règles pratiques structurent le choix du procédé. En cintrage classique à froid, la règle dite « des 3D » fixe un rayon minimum autour de 3 fois le diamètre extérieur : un tube de 30 mm de diamètre accepte donc un rayon minimal théorique proche de 90 mm. En roulage, ce seuil grimpe à environ 5 fois le diamètre, ce qui explique pourquoi le roulage vise naturellement les grandes courbes plutôt que les angles serrés.
L’ovalisation admissible reste généralement limitée à quelques points de pourcentage du diamètre nominal, mesurée avec un pied à coulisse ou une jauge de contrôle après formage. Sur une pièce de 50 mm de diamètre, un contrôleur d’atelier vérifie typiquement l’écart entre le grand axe et le petit axe de la section ovalisée, puis compare cet écart à la tolérance fixée par le cahier des charges du client.
Faut-il chauffer l’acier avant de le former ?
Le formage à froid reste la méthode par défaut : plus rapide, plus répétable, et sans risque métallurgique lié à un mauvais contrôle de température. Sa limite apparaît sur les rayons très serrés ou les parois épaisses en acier à haute résistance, où la matière résiste et où le risque de fissuration extérieure augmente.
Le formage à chaud entre en jeu quand la plasticité manque. Les plages de chauffe pratiques pour l’acier se situent généralement entre 850 °C et 1 100 °C, mais chaque degré compte : une surchauffe accidentelle peut fragiliser la structure cristalline et compromettre la résistance finale de la pièce.
Chauffez quand :
- Le rayon demandé est proche de la limite mécanique de la nuance
- La paroi est épaisse et le formage à froid génère des fissures de surface
- La pièce nécessite peu de reprises après formage
Évitez de chauffer quand :
- La série est longue et la répétabilité prime sur la plasticité
- La nuance tolère déjà le rayon visé à froid
- Le budget ou le délai ne permet pas un contrôle thermique rigoureux
Ovalisation, plis et fissures : comment les diagnostiquer ?
Le formage d’un tube joue un équilibre permanent entre traction à l’extérieur de la courbe et compression à l’intérieur. Un réglage mal calibré rompt cet équilibre et produit l’un des quatre défauts classiques du roulage et du cintrage.
| Défaut | Cause probable | Solution pratique |
|---|---|---|
| Ovalisation | Rayon trop serré pour l’épaisseur de paroi | Mandrin interne, remplissage sable ou microsphères |
| Pli intérieur | Compression excessive côté intérieur de courbure | Réduire la vitesse d’avance, ajuster la pression des galets |
| Fissuration extérieure | Acier dur ou trop sollicité en traction | Préchauffage localisé, choix d’une nuance plus ductile |
| Retour élastique (springback) | Relaxation élastique après relâchement de la pièce | Sur-cintrage calculé, compensation programmée en CNC |
Prévenir ces défauts commence avant la mise en machine : contrôler la longueur brute, choisir l’outillage adapté à la section, et anticiper le sur-cintrage nécessaire pour compenser le retour élastique plutôt que de le corriger après coup. Un remplissage au sable ou aux microsphères reste une parade simple contre l’ovalisation sur les petits diamètres, en atelier comme sur site.
Conseil de pro : Après chaque formage, vérifiez la pièce avec un gabarit de rayon dédié plutôt qu’à l’œil. L’écart visuel entre deux rayons proches trompe facilement, même un œil expérimenté.
Comment la CNC améliore-t-elle la répétabilité du roulage ?
La simulation numérique et les machines à commande numérique changent la donne sur les séries longues. Un logiciel de simulation calcule la longueur développée, anticipe les interférences d’outillage et intègre la compensation du retour élastique avant même la première pièce produite, ce qui réduit le nombre d’essais physiques nécessaires en atelier.
Une checklist qualité solide couvre trois moments : le contrôle des matières premières en entrée (diamètre, épaisseur, rectitude), une vérification intermédiaire pendant les passes successives sur les pièces à rayons variables, et un contrôle final portant sur la géométrie, les tolérances dimensionnelles et l’état de surface.
Les bénéfices concrets se mesurent surtout sur les séries répétées :
- Réduction des rebuts grâce à la compensation programmée du springback
- Répétabilité constante entre la première et la centième pièce
- Intégration fluide avec la découpe laser pour livrer des pièces prêtes à assembler
Un programme mal calibré ou un outillage usé annule tout l’avantage de la CNC, ce qui ramène toujours la question à la maintenance des galets et à la justesse des paramètres saisis en amont.
Comment un atelier comme Manaracorp aborde un projet de roulage ?
Un projet de roulage profilé suit rarement une ligne droite du devis à la livraison. L’atelier commence par une étude de faisabilité qui croise le matériau, l’épaisseur et le rayon demandé avec les machines disponibles.
- Étude de faisabilité : validation du rayon, de la nuance et de la finition attendue
- Choix du matériau et de l’outillage, avec galets standards ou fabriqués sur mesure pour les profilés ouverts
- Programmation et simulation CNC pour anticiper le springback et les interférences
- Essais et validation sur une pièce témoin avant lancement de série
- Production, contrôle final et, si nécessaire, assemblage avant installation
Sur un projet type de garde-corps courbe pour un escalier commercial, cette séquence permet de valider le rayon exact avant de couper la matière première définitive, ce qui évite les reprises coûteuses en fin de chantier. Les pages consacrées au pliage et roulage de tôles chez Manaracorp détaillent ce type de réalisation.
Conseil de pro : Apportez un dessin cоté même approximatif à votre première consultation. Cela accélère considérablement l’évaluation technique et évite les allers-retours sur les hypothèses de rayon.
Quelles informations préparer avant de demander un devis ?
Une demande de devis complète tient sur une liste courte : diamètre ou section du profilé, épaisseur de paroi, nuance d’acier, rayon ou géométrie visée, quantité de pièces, finition demandée et tolérances critiques éventuelles.
Ces informations permettent à l’atelier de présélectionner la machine, d’estimer le nombre de passes nécessaires et d’anticiper les besoins en outillage spécial, notamment sur un profilé ouvert ou une section rectangulaire.
Manaracorp reste la solution adaptée dès que le projet combine fabrication sur mesure et installation locale, en particulier lorsque la pièce roulée nécessite un assemblage soudé ou une pose sur site, comme un garde-corps, un escalier ou une structure métallique intégrée à un bâtiment.
Une question de repère plutôt que de dogme
Le roulage et le cintrage ne s’opposent pas, ils se complètent. Le vrai piège, c’est de croire qu’une seule règle universelle tranche tous les cas : la règle des 3D et le seuil de 5 fois le diamètre sont des repères, pas des lois absolues, et une nuance d’acier haute résistance peut déplacer ces seuils dans un sens comme dans l’autre.
Ce qui compte le plus reste la rigueur du contrôle après formage, plus que la sophistication de la machine elle-même. Une CNC mal calibrée produit les mêmes défauts qu’une rouleuse manuelle mal réglée.
Un atelier qui roule, cintre, découpe et soude vos pièces sur mesure
Manaracorp fabrique et installe vos pièces roulées directement à Montréal, sans passer par un intermédiaire ni attendre une expédition depuis un autre atelier.
Contrairement à un fournisseur qui livre un tube brut cintré sans suivi, notre atelier gère le roulage de profilés de bout en bout : étude du rayon, choix de la nuance, formage sur galets ou sur cintreuse CNC selon la géométrie, puis soudage et pose sur votre chantier dans le Grand Montréal. Cette continuité évite les erreurs de transmission entre plusieurs prestataires, en particulier sur les pièces qui combinent roulage et découpe laser pour un assemblage précis. Que votre projet soit un garde-corps architectural, une structure d’arceau ou un réseau de conduits courbés, demandez une évaluation technique pour connaître le rayon réalisable, le délai et le coût avant de valider vos plans.
Sources
Questions fréquentes
Quelle différence entre roulage et cintrage d’un tube acier ?
Le roulage passe le tube entre galets pour obtenir des rayons larges et variables, tandis que le cintrage plie la pièce en un mouvement autour d’un rayon fixe, plus précis sur les petits rayons.
Quel rayon minimum peut-on obtenir en roulage ?
Le rayon minimum pratique en roulage avoisine 5 fois le diamètre extérieur du tube, contre environ 3 fois le diamètre pour le cintrage classique à froid.
Le roulage fonctionne-t-il sur les profilés carrés et rectangulaires ?
Oui, le roulage s’applique aux tubes ronds, carrés, rectangulaires et aux profilés spéciaux, souvent avec des galets adaptés à chaque section.
Faut-il chauffer l’acier pour le rouler ou le cintrer ?
Le formage à froid reste la méthode par défaut ; le chauffage, généralement entre 850 °C et 1 100 °C, ne s’impose que sur les rayons très serrés ou les parois épaisses en acier haute résistance.
Qui contacter pour un projet de roulage sur mesure à Montréal ?
Manaracorp fabrique et installe des pièces roulées sur mesure dans le Grand Montréal, de l’étude de faisabilité jusqu’à la pose finale sur chantier.
