Découpe laser cuivre : guide technique et commande

Oui, on peut découper du cuivre au laser, et c’est aujourd’hui une opération fiable en production, à condition de choisir le bon procédé. Le laser à fibre haute puissance est la seule technologie réellement adaptée : les lasers CO2 sont déconseillés car le cuivre absorbe très mal leur longueur d’onde, ce qui gaspille l’énergie et menace la source laser elle-même.

La faisabilité dépend de quatre facteurs qui se combinent, pas d’un seul :

  • L’épaisseur de la pièce : au-delà de 6 à 8 mm, il faut une puissance laser conséquente et un paramétrage rigoureux.
  • La puissance disponible : plus le cuivre est épais, plus le laser doit être puissant pour compenser sa réflectivité naturelle.
  • Le gaz d’assistance : l’azote donne un bord propre et non oxydé, l’oxygène accélère la coupe mais noircit la tranche.
  • La protection contre les réflexions : un cuivre poli renvoie une partie du faisceau vers l’optique, ce qui impose des isolateurs dédiés.

Pour une production industrielle en série, misez sur un atelier équipé d’un laser à fibre de 6 kW ou plus. Pour des pièces fines ou des prototypes ponctuels, une machine de moyenne puissance (1 000 à 3 000 W) suffit souvent, sous réserve de rester dans des épaisseurs modestes.

Points clés

La découpe laser du cuivre exige un laser à fibre haute puissance, de l’azote pur et un paramétrage précis par épaisseur pour produire des bords propres sans risquer l’équipement.

Point Détails
Laser à fibre obligatoire Le CO2 est déconseillé sur le cuivre, faute d’absorption suffisante et par risque pour la source laser.
Puissance selon épaisseur Comptez 6 à 8 kW pour du cuivre de 6 à 8 mm, avec un azote haute pression autour de 22 bar.
Azote pour un bord non oxydé Un azote de grade 4.5 limite la décoloration, indispensable sur les pièces à usage électrique.
Échantillon avant série Demandez toujours un test d’acceptation avant de lancer une production complète.
Manaracorp, atelier local intégré Manaracorp découpe le cuivre au laser CNC dans le Grand Montréal et enchaîne pliage, roulage et soudage en interne.

Table des matières

Pourquoi la découpe laser du cuivre pose des défis techniques particuliers

Le cuivre n’est pas un métal comme les autres face au laser. Sa surface renvoie près de 95 à 97 % de l’énergie d’un faisceau à 1 070 nm, la longueur d’onde typique des lasers à fibre industriels. Comparez ça à l’acier au carbone, qui en absorbe une bonne partie dès le premier passage : sur le cuivre, la majorité de l’énergie repart littéralement d’où elle vient.

Sa conductivité thermique aggrave le problème. Avec environ 400 W/m·K, le cuivre évacue la chaleur presque quatre fois plus vite que l’acier doux. L’énergie qui parvient à pénétrer se disperse aussitôt dans la masse du métal au lieu de rester concentrée au point de coupe.

Ces deux propriétés combinées créent des complications bien concrètes en atelier :

  • Le faisceau réfléchi peut remonter vers la tête laser et l’endommager si aucune protection n’est en place.
  • Le « trou de serrure », cette cavité de vapeur qui permet normalement à la coupe de progresser proprement, peine à se stabiliser sur le cuivre.
  • Il faut nettement plus de puissance que pour découper une tôle d’acier de même épaisseur.
  • Les têtes de coupe standard, non protégées, s’usent prématurément ou tombent en panne sur des séries de cuivre.

Concrètement, cela oblige les ateliers à investir dans des équipements spécifiques : isolateurs anti-réflexion de type Faraday, sources de forte puissance, et capteurs de hauteur capacitifs capables de suivre une surface souvent plus irrégulière qu’une tôle d’acier laminée. Ce n’est pas un détail technique secondaire, c’est la condition de base pour couper du cuivre sans casser sa machine.

Quel laser et quels réglages pour couper le cuivre proprement ?

Le laser à fibre s’impose parce qu’il couple beaucoup mieux son énergie avec les métaux réfléchissants que le CO2, qui reste inefficace sur le cuivre et expose la source à des dommages par réflexion. Pour du cuivre épais, la règle pratique est simple : au moins 6 kW, et 8 kW recommandés dès qu’on dépasse 6 mm d’épaisseur.

Sur ce dernier palier, la pureté du gaz devient un facteur qu’on ne peut pas négliger : un azote de grade 4.5 (99,995 %) limite nettement la décoloration et la formation de scories, là où un azote de qualité inférieure laisse des traces visibles sur le bord de coupe.

Conseil de pro : Ne réutilisez jamais les réglages validés sur de l’acier inoxydable pour du cuivre, même à épaisseur égale. La différence de réflectivité change tout : puissance, vitesse et focalisation doivent être repensées depuis zéro pour chaque nuance de cuivre.

Côté équipement de protection, quatre éléments sont non négociables sur une machine dédiée au cuivre : un isolateur anti-réflexion, des capteurs de hauteur capacitifs fiables même sur surface polie, une buse à jet transversal, et un système d’alimentation en azote garantissant la pureté 4.5 en continu. Au-delà de 10 mm, le laser atteint ses limites pratiques : la découpe plasma, le jet d’eau ou les lasers verts et bleus (mieux absorbés par le cuivre) deviennent des alternatives à envisager sérieusement.

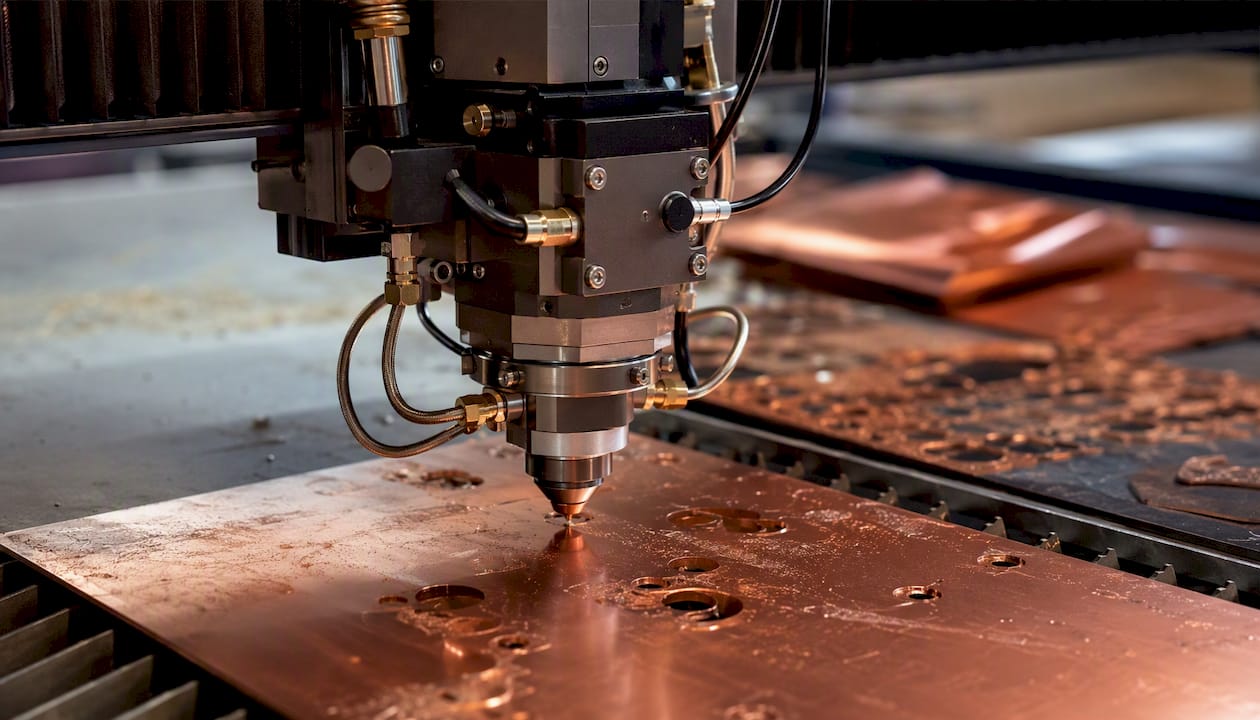

Zoom sur la buse de découpe laser en cuivre

Des fabricants comme IPG Photonics et TRUMPF proposent des sources à fibre calibrées pour ce type d’application, avec des options de gestion de réflexion intégrées directement dans la tête de coupe.

Quelle épaisseur de cuivre peut-on découper au laser ?

Au-delà, il faut passer sur du 6 à 8 kW avec un paramétrage strict, sans quoi la qualité de coupe se dégrade rapidement.

Le choix du gaz d’assistance change radicalement le résultat visuel et fonctionnel de la pièce. L’azote produit un bord brillant, sans oxyde, indispensable dès que la pièce doit conserver ses propriétés de conduction électrique en surface. L’oxygène, lui, accélère la coupe mais laisse une tranche oxydée, parfois écailleuse, qui convient surtout aux pièces purement mécaniques ou décoratives où l’aspect de bord importe peu.

Attendez-vous aussi à une légère conicité sur les épaisseurs supérieures à 6 mm, surtout si la vitesse n’est pas parfaitement calée sur la puissance disponible. Sur les pièces destinées à un usage électrique, un usinage complémentaire (ébavurage, léger polissage) reste souvent nécessaire pour retirer les micro dépôts qui subsistent même avec un azote de bonne qualité.

Un bord de coupe cuivre n’est jamais « fini » au sens où on l’entend pour l’acier. Même avec un azote de grade 4.5 et des paramètres parfaitement calés, prévoyez systématiquement un contrôle visuel du bord avant de valider une série, particulièrement sur des pièces à vocation électrique.

Comment gérer le perçage et le pilotage de la coupe ?

Le perçage, ou piercing, est la phase la plus délicate de toute la coupe. Sur le cuivre, une séquence de perforation mal maîtrisée provoque des retours de flamme qui abîment la buse et compromettent la précision de la pièce entière.

Une séquence de perçage typique en cinq étapes se déroule ainsi :

  1. Impulsion initiale à faible puissance pour amorcer une fusion locale sans provoquer de projection.
  2. Montée progressive de puissance par paliers courts, en laissant le bain de fusion se stabiliser entre chaque palier.
  3. Introduction contrôlée de la pression de gaz, généralement plus basse qu’en régime de coupe pour éviter les éclaboussures.
  4. Basculement vers la puissance de coupe nominale une fois le trou de serrure établi et stable.
  5. Transition en douceur vers la vitesse de coupe définie pour l’épaisseur traitée, sans à-coup de puissance.

Pendant la production, plusieurs paramètres méritent une surveillance active : l’intensité des réflexions détectées par les capteurs de la machine, la propreté de la buse, la stabilité du faisceau et les variations d’épaisseur d’une pièce à l’autre au sein d’un même lot.

Conseil de pro : Sur une série longue, nettoyez la buse toutes les vingt à trente perforations plutôt que d’attendre un signe visible de dégradation. Une buse contaminée provoque des découpes ratées en cascade avant même que l’alarme de réflexion ne se déclenche.

Quelles finitions attendre et quels post-traitements prévoir ?

La finition de bord dépend presque entièrement du gaz d’assistance choisi, et c’est un point à trancher avant même de lancer la production. Un bord coupé sous azote reste brillant et exempt d’oxyde, ce qui en fait le choix par défaut pour toute pièce conductrice. Un bord coupé sous oxygène, à l’inverse, présente une couche oxydée, parfois écailleuse, qui accélère la coupe mais complique tout usage électrique ultérieur.

Les post-traitements courants après découpe comprennent :

  • L’ébavurage mécanique pour retirer les micro projections sur les arêtes.
  • Un grenaillage léger quand un aspect uniforme est recherché sur toute la pièce.
  • Un polissage ciblé sur les surfaces qui entrent en contact électrique.
  • Une passivation ou un revêtement de protection selon l’exigence finale du client.

Sur les applications électriques, le contrôle de la rugosité (Ra) devient un critère à part entière. Une surface fonctionnelle oxydée ou trop rugueuse peut dégrader la conductivité de contact, même si la pièce respecte toutes les cotes dimensionnelles. Les bonnes pratiques d’usinage du cuivre, notamment le choix des outils et des stratégies de refroidissement lors des reprises mécaniques, permettent d’atteindre des tolérances de l’ordre de IT6 à IT7 sans compromettre l’état de surface.

Comment préparer votre fichier pour obtenir un devis fiable ?

Un fichier mal préparé est la première cause de retard ou d’écart de prix entre le devis initial et la facture finale. Avant d’envoyer votre demande, vérifiez que votre fichier respecte ces points :

  • Fournissez un format vectoriel exploitable : DXF, DWG ou PDF vectoriel, jamais une image bitmap.
  • Séparez les calques par type de trait (découpe, gravure, pliage) pour éviter toute confusion à la programmation.
  • Indiquez clairement la face visible et le sens de coupe si la pièce a une orientation fonctionnelle précise.
  • Précisez l’épaisseur exacte du matériau, au dixième de millimètre près si possible.
  • Nommez la nuance de cuivre utilisée : cuivre pur Cu-ETP, cuivre rouge C11000, ou un alliage spécifique.
  • Mentionnez vos tolérances dimensionnelles attendues et le fini de bord souhaité.

Une fois ces éléments réunis, posez au prestataire des questions précises qui révèlent son niveau réel d’expertise sur le cuivre : quelle puissance laser sa machine délivre-t-elle, quel gaz utilise-t-il par défaut, quel est son temps de perçage habituel sur cette épaisseur, et propose-t-il un échantillon d’essai avant de lancer la série complète.

Quel est le tarif d’une découpe laser en métal, et quels délais prévoir ?

Le prix d’une découpe laser cuivre dépend de plusieurs variables qui se cumulent, bien plus que de l’épaisseur seule. Le temps machine pèse lourd dans le calcul, car couper du cuivre exige une puissance et une vitesse spécifiques qui rallongent le cycle par rapport à l’acier. Le temps de perçage, souvent sous-estimé, s’ajoute à ce calcul, particulièrement sur les pièces à géométrie complexe comportant de nombreux perçages internes.

D’autres postes influencent directement la facture :

  • La préparation du fichier et sa programmation avant lancement en production.
  • La qualité et la consommation de gaz, l’azote pur coûtant plus cher que l’oxygène.
  • Les post-traitements demandés : ébavurage, polissage, passivation.
  • La quantité de pièces commandées, qui permet d’amortir les réglages initiaux sur une série plus longue.

Pour comparer deux devis de façon équitable, demandez systématiquement le détail : prix par minute de machine, coût par opération de perçage, prix du gaz utilisé et coût séparé des post-traitements. Un devis global sans ce détail rend toute comparaison impossible entre prestataires.

Sécurité de la machine et de l’opérateur : ce qu’il ne faut jamais négliger

La réflectivité du cuivre transforme chaque découpe en risque potentiel pour l’équipement si les protections adéquates ne sont pas en place. Voici les points de sécurité à vérifier systématiquement avant de lancer une série de cuivre :

  • Un isolateur optique de type Faraday ou un système d’interlocks fonctionnel, avec alarme de réflexion active.
  • Une ventilation et une filtration des fumées adaptées, le cuivre chauffé dégageant des particules à ne pas inhaler.
  • Des équipements de protection individuelle complets pour l’opérateur, en particulier une protection oculaire spécifique au laser utilisé.
  • Des procédures de perçage strictement respectées pour limiter les projections lors de la phase d’amorçage.
  • Des consignes de manipulation rigoureuses pour les bouteilles de gaz sous haute pression, notamment l’azote à 22 bar.

Sur le plan de la maintenance préventive, trois habitudes limitent la majorité des incidents en production : le nettoyage régulier de la buse, la vérification périodique des capteurs de hauteur capacitifs, et le suivi systématique des journaux d’alarme de réflexion pour repérer une dérive avant qu’elle ne cause un dommage à la tête laser.

Notre capacité en atelier pour la découpe laser CNC du cuivre

Manaracorp opère une découpe laser CNC configurée pour traiter le cuivre, l’acier, l’inox et l’aluminium, avec les réglages spécifiques que chaque métal réfléchissant exige. Les pièces réalisées couvrent un éventail large : composants de garde-corps sur mesure, éléments de structure pour échangeurs, pièces de précision destinées à des ensembles mécaniques ou électriques.

Ce qui distingue un atelier comme le nôtre d’un simple sous-traitant de découpe, c’est la chaîne complète disponible en interne. Après la découpe laser, les mêmes pièces peuvent passer directement en pliage, en roulage de tôles ou en soudage, sans transfert vers un second fournisseur. Pour un projet de garde-corps ou de conduit de ventilation nécessitant plusieurs opérations successives, cette continuité évite les délais d’attente entre prestataires et les écarts de tolérance liés à des transports intermédiaires.

Pour demander un devis, transmettez votre fichier vectoriel, la nuance exacte de cuivre, l’épaisseur, les tolérances attendues et le fini de bord souhaité. Manaracorp dessert le Grand Montréal, incluant l’île, Laval, la Rive-Sud et l’Ouest-de-l’Île, avec fabrication et installation entièrement réalisées en atelier local.

Comment choisir un prestataire local de découpe laser cuivre

Le choix d’un atelier ne se limite pas à comparer deux prix au mètre linéaire de coupe. La puissance laser réellement disponible sur le parc machine du prestataire conditionne directement les épaisseurs qu’il peut traiter sans compromis sur la qualité de bord. Un atelier annonçant du « laser haute puissance » sans préciser les kilowatts disponibles mérite une question directe avant tout engagement.

Vérifiez aussi son expérience concrète sur le cuivre spécifiquement, distincte de son expérience sur l’acier ou l’aluminium. Ce sont des métaux aux comportements très différents face au faisceau, et un atelier rodé à l’acier inoxydable n’a pas nécessairement l’expertise de réglage nécessaire sur un matériau aussi réfléchissant.

Les questions à poser avant de confirmer une commande incluent : quelle puissance de laser utilise-t-il pour le cuivre, quel gaz d’assistance propose-t-il par défaut, accepte-t-il de réaliser un échantillon d’essai avant la série complète, et quel contrôle qualité applique-t-il sur les bords de coupe. Les avis et références de clients ayant déjà fait traiter du cuivre, plutôt que de l’acier générique, donnent une indication bien plus fiable que des évaluations globales.

Évaluer la faisabilité selon la forme et la complexité de la pièce

Toutes les géométries de cuivre ne se valent pas devant un laser. Une pièce plate à contours simples, sans perçage interne complexe, se découpe presque toujours sans difficulté particulière, même en forte épaisseur, à condition de respecter les paramètres de puissance et de gaz adaptés.

Les géométries qui compliquent réellement la coupe sont celles qui multiplient les phases de perçage : pièces ajourées, motifs décoratifs denses, ou perforations rapprochées où chaque piercing représente un risque de retour de flamme. Plus le nombre de perçages internes augmente, plus le temps de cycle et le risque de défaut s’accumulent proportionnellement.

Les angles très aigus et les rayons de courbure serrés posent aussi un défi spécifique sur le cuivre, car la dissipation thermique rapide du métal peut localement altérer la stabilité du trou de serrure dans les zones de changement brusque de direction. Un atelier expérimenté ajustera la vitesse dans ces zones critiques plutôt que d’appliquer un paramétrage uniforme sur toute la pièce.

Les étapes du processus de commande chez un fournisseur

La commande d’une pièce en cuivre suit généralement un déroulé en quatre temps, que la plupart des ateliers de découpe laser structurent de façon similaire. D’abord, la demande de devis à partir de votre fichier et de vos spécifications matériau. Ensuite, une phase de validation où le prestataire confirme la faisabilité technique et, idéalement, propose un échantillon d’essai pour vérifier la qualité de bord avant tout engagement sur une série complète.

Enfin, la livraison, qui inclut souvent un contrôle qualité final sur les cotes et l’aspect de bord avant expédition ou remise directe au client.

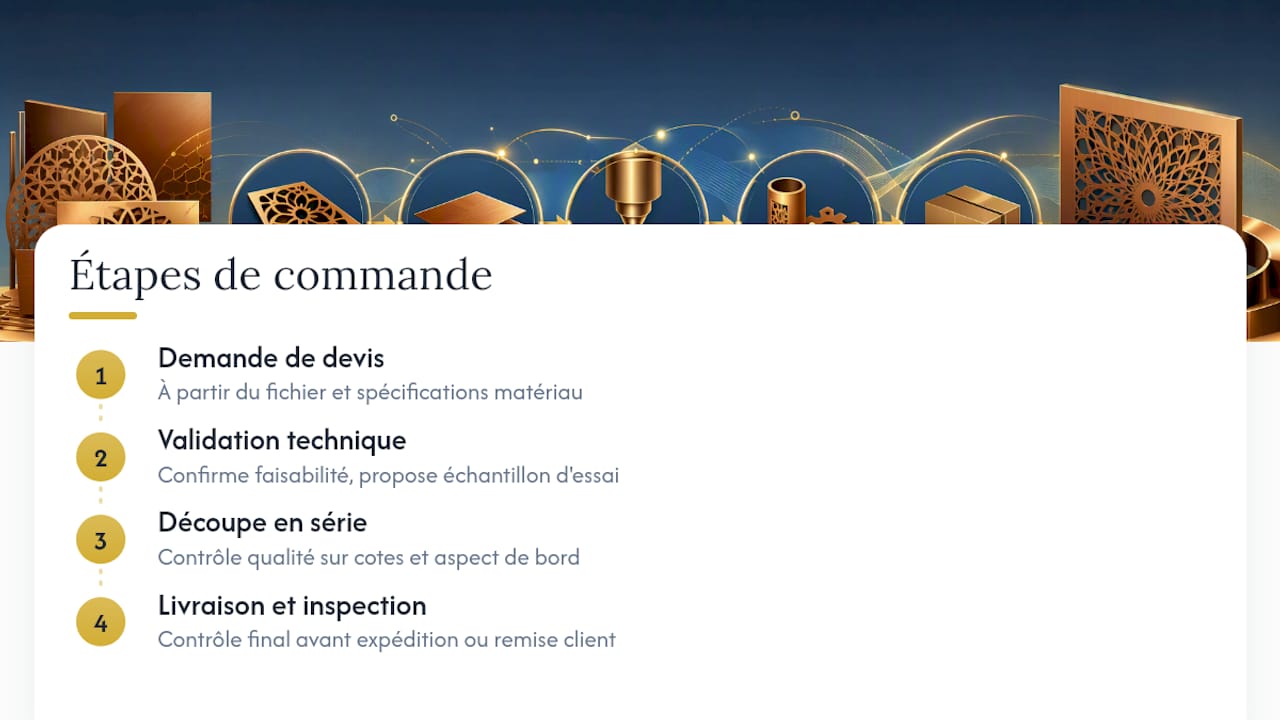

Schéma du parcours de commande pour la découpe laser du cuivre

Cette structure en quatre étapes protège autant l’acheteur que le prestataire : elle évite de lancer une série complète sur un paramétrage non validé, un risque particulièrement coûteux sur le cuivre où les réglages varient fortement d’une nuance à l’autre.

Les risques et défauts spécifiques à surveiller sur le cuivre

Certains défauts reviennent plus fréquemment sur le cuivre que sur les autres métaux découpés au laser, et les connaître à l’avance permet de les anticiper dès la préparation du fichier. La déformation thermique en tête de liste : la conductivité élevée du cuivre disperse la chaleur au-delà de la zone de coupe, ce qui peut légèrement gauchir les pièces fines ou celles présentant de grandes surfaces peu rigides.

La surchauffe locale constitue un autre risque, surtout lors du perçage. Une accumulation de chaleur mal maîtrisée peut provoquer un retour de flamme qui endommage à la fois la pièce et, potentiellement, la buse de la machine. Les erreurs les plus courantes recensées en découpe et usinage du cuivre incluent aussi un mauvais serrage de la pièce, un refroidissement insuffisant pendant les opérations complémentaires, et le mélange involontaire de nuances de cuivre aux propriétés légèrement différentes.

Sur les pièces destinées à un usage électrique, la zone affectée thermiquement mérite une attention particulière : une chauffe excessive en bordure de coupe peut altérer localement la conductivité du cuivre, un défaut invisible à l’œil nu mais parfaitement mesurable en test électrique.

Récapitulatif rapide des décisions à prendre

La découpe laser du cuivre fonctionne de façon fiable à condition d’associer un laser à fibre haute puissance, un azote de haute pureté et un paramétrage validé par épaisseur.

Avant de lancer une commande, quelques vérifications s’imposent :

  • Confirmez l’épaisseur exacte et la nuance de votre pièce avant de contacter un prestataire.
  • Demandez la puissance laser réellement disponible chez l’atelier, pas seulement une fourchette vague.
  • Privilégiez l’azote comme gaz d’assistance dès que le bord doit rester non oxydé.
  • Exigez un échantillon d’essai avant toute série de plus de quelques pièces.

Le laser reste le meilleur choix pour la plupart des géométries en cuivre jusqu’à 8 mm. Au-delà, ou sur des épaisseurs très importantes, la découpe plasma, le jet d’eau, ou les lasers verts et bleus mieux absorbés par le cuivre deviennent des alternatives à évaluer sérieusement avec votre prestataire.

Notre point de vue d’atelier sur les décisions techniques

La plupart des guides sur la découpe laser du cuivre se concentrent sur l’épaisseur maximale atteignable, comme si c’était la seule question qui compte. En pratique, ce n’est pas la bonne priorité pour la majorité des commandes. Ce qui détermine vraiment la réussite d’un projet en cuivre, c’est la protection de la machine contre les réflexions et la préservation des propriétés électriques du bord de coupe, deux points souvent traités en note de bas de page alors qu’ils devraient venir en premier.

Un atelier peut techniquement pousser une machine à ses limites de puissance pour couper 8 mm de cuivre. La vraie question est de savoir s’il protège correctement sa tête laser pendant l’opération et s’il garantit un bord suffisamment propre pour l’usage final de la pièce. Sur une pièce purement décorative, un léger oxyde ne change rien. Sur un composant électrique, c’est rédhibitoire.

Notre recommandation reste constante, quel que soit le volume commandé : demandez toujours un échantillon d’essai avant de valider une série. Ce test d’acceptation coûte peu de temps et révèle immédiatement si les réglages du prestataire correspondent à votre nuance de cuivre et à votre exigence de finition, avant que l’erreur ne se répète sur cinquante ou cent pièces.

Besoin d’une découpe laser de cuivre ? Contactez Manara Corp

Manaracorp découpe le cuivre au laser CNC dans le Grand Montréal, avec les réglages de puissance, de gaz et de focalisation que ce métal réfléchissant exige, contrairement à un atelier généraliste calibré uniquement pour l’acier.

Manaracorp

Pour un devis rapide et sans mauvaise surprise, transmettez votre fichier vectoriel, la nuance exacte de cuivre, l’épaisseur, les tolérances dimensionnelles et le fini de bord recherché. Manaracorp gère ensuite tout en interne : découpe, pliage, roulage et soudage, sans passer par un second sous-traitant pour finaliser votre pièce. Consultez la page découpe laser Montréal pour transmettre vos spécifications et recevoir une estimation adaptée à votre projet.

Sources

Ces ressources ont servi de base aux paramètres et recommandations techniques mentionnés dans cet article :

Questions fréquentes

Comment découper du cuivre ?

Le cuivre se découpe efficacement avec un laser à fibre haute puissance associé à de l’azote pur, en évitant le laser CO2 qui est mal absorbé par ce métal réfléchissant.

Quel est le tarif d’une découpe laser en métal ?

Le prix dépend du temps machine, du temps de perçage, du type de gaz utilisé, des post-traitements et de la quantité de pièces commandées ; demandez un détail par poste pour comparer deux devis équitablement.

Quels sont les inconvénients de la découpe laser sur le cuivre ?

Le principal inconvénient tient à la réflectivité élevée du cuivre, qui exige des puissances importantes et des protections optiques spécifiques contre les retours de faisceau vers la tête laser.

Quelle épaisseur de cuivre peut-on découper au laser ?

Les tôles fines jusqu’à 5 ou 6 mm se travaillent avec des lasers de puissance moyenne, tandis que 6 à 8 mm nécessitent un laser de 6 à 8 kW avec un paramétrage strict.

Manaracorp découpe-t-il le cuivre pour des projets sur mesure ?

Oui, Manaracorp découpe le cuivre au laser CNC dans le Grand Montréal et peut enchaîner pliage, roulage et soudage sur la même pièce sans sous-traitant externe.
